Beklædte ledninger er afgørende for at forhindre elektriske brande og stødfarer i moderne bygninger Når den er korrekt installeret, beklædte ledninger reducere risikoen for kortslutninger med mere end 70 % sammenlignet med uskærmede enkeltlederledninger . Deres ydre isolerende lag beskytter ikke kun mod mekanisk skade, men giver også en kontinuerlig jordbane. Til bolig- og lette kommercielle applikationer er brug af kapslede kabler såsom dobbelt-og-jord eller lignende kappede konstruktioner en direkte, kode-kompatibel måde at opnå sikrere elektrisk distribution. Hvad er beklædte ledninger, og hvordan adskiller de sig fra bare eller enkeltisolerede ledere En beklædt ledning består af to eller flere isolerede strømførende ledere (fase og nul) plus en blottet eller isoleret jordleder, alle omsluttet af en ydre kappe af PVC, gummi eller LSZH (Low Smoke Zero Halogen). Den vigtigste forskel: Enkeltisolerede ledninger har kun ét lag isolering pr. leder og føres typisk inde i ledninger eller kanaler. Beklædte kabler kombinerer mekanisk beskyttelse og isolering i én samling, hvilket eliminerer behovet for yderligere ledninger på tørre, beskyttede steder. For eksempel kan et standard 2,5 mm² kappekabel, der anvendes i 13A-stikkredsløb, modstå en trækkraft på op til 200N under installationen uden at beskadige den indre isolering, hvorimod en enkelt isoleret ledning med samme tværsnit kræver ledning for at opnå tilsvarende mekanisk beskyttelse. Kritiske sikkerhedsfordele: brandhæmning og forebyggelse af elektrisk stød Moderne beklædte ledninger er klassificeret til flammehæmning i henhold til IEC 60332-1 eller lignende standarder. I en kontrolleret test, en PVC-beklædt kabel selvslukket inden for 60 sekunder efter at have fjernet brænderflammen, mens ukappede termoplastiske tråde fortsatte med at brænde og dryppe flammende partikler. Den ydre kappe fungerer også som en barriere mod utilsigtet kontakt. Data fra rapporter om elektriske hændelser viser, at boliger, der udelukkende er tilsluttet med dobbeltisolerede kappekabler, har 82 % færre isolationsfejl-relaterede stød sammenlignet med dem, der bruger enkeltisolerede ledninger i rør. Udvalgsvejledning: Tilpasning af beklædte trådtyper til virkelige applikationer Valg af forkert kappemateriale eller lederstørrelse fører til for tidlig fejl. Nedenfor er en praktisk tabel baseret på almindelige installationsmiljøer og belastningskrav. Bemærk, at alle værdier antager en omgivelsestemperatur på 30°C og kobberledere (det mest almindelige materiale til beklædte ledninger). Tabel 1: Anbefalede beklædte trådtyper efter anvendelse og miljø Anvendelsesområde Lederstørrelse (mm²) Skede type Max strøm (A) Lyskredsløb (tør indendørs) 1,0 eller 1,5 PVC (70°C) 11 - 16 Stikkontakter (indenlandsk) 2.5 PVC eller LSZH 20 - 27 Komfur / HVAC (fast) 6,0 eller 10 PVC eller gummi 32 - 63 Udendørs / fugtige steder 2,5 eller 4,0 Gummi eller XLPE 25 - 37 Ved skjult installation i termisk isolering gælder deratingfaktorer. En 2,5 mm² beklædt ledning begravet i over 100 mm isolering kan få sin strømværdi reduceret med op til 50 % (f.eks. fra 27A til 13,5A). Kontroller altid lokale ledningsbestemmelser. Best practices for installation, der forlænger levetiden ud over 30 år En korrekt installeret beklædt ledning i et tørt, ventileret rum kan nemt holde 40 til 50 år . Tre almindelige fejl reducerer dog denne levetid dramatisk: Overbøjning: Minimum bøjningsradius skal være mindst 4x kabeldiameteren. En beklædt ledning med en diameter på 10 mm bøjet omkring en radius på 35 mm forårsager mikrorevner i kappen, hvilket reducerer isoleringsmodstanden til under 1 MΩ inden for 3 år (startværdi >100 MΩ). Overskridelse af temperaturgrænser: PVC-beklædt tråd, der kontinuerligt drives ved 80°C (i stedet for de nominelle 70°C), ældes dobbelt så hurtigt. Data viser, at for hver 10°C over mærket, isoleringslevetiden halveres . Forkert stripning: At skære de indvendige ledere, mens den ydre kappe fjernes, skaber stresspunkter. I en undersøgelse af 200 fejlbehæftede kredsløb, 37 % af fejlene opstod ved dårligt afisolerede kappeender . Brug et dedikeret kabelafisolersæt til den korrekte dybde - typisk 0,5 mm mindre end kappens tykkelse. For en standard 1,5 mm tyk PVC-kappe, en afisoleringsdybde på 1,0 mm efterlader en sikkerhedsmargin uden at blotlægge ledere. Almindelige misforståelser om beklædte ledninger (med datakorrektioner) Misforståelse af beklædte ledningsklassificeringer fører til farlige erstatninger. Nedenfor er en liste over hyppige fejl i forhold til faktiske fakta baseret på laboratorie- og feltdata. Myte: Alle beklædte ledninger er vandtætte. Fakta: Kun gummi- eller specialklassificerede LSZH-kapper tåler konstant fugt. Standard PVC-beklædt tråd absorberer 0,5 til 1,5 vægt% vand efter 24 timers nedsænkning , hvilket fører til øget lækstrøm. Myte: Tykkere hylster betyder altid bedre beskyttelse. Fakta: En 1,8 mm PVC-kappe giver 90 % af den mekaniske slagfasthed af en 2,5 mm-kappe, men sidstnævnte reducerer fleksibiliteten ved at 40 % og øger installationsbesværet i trange rum. Myte: Beklædte ledninger behøver aldrig ledning. Fakta: På steder, der er modtagelige for skader eller stød fra gnavere (såsom garager eller ydre vægge), er yderligere mekanisk beskyttelse som f.eks. ledning påkrævet. Test viser, at standard PVC-kappe er gennemtrængt af en 2 mm stålnål med mindre end 50N kraft – godt inden for bidkraften hos almindelige gnavere. Trin-for-trin procedure for at teste, om en eksisterende beklædt ledning forbliver sikker Periodisk test undgår uventede fejl. Følg denne praktiske tjekliste ved hjælp af grundlæggende elektrisk testudstyr. Registrer værdierne til sammenligning år til år. Visuel inspektion: Tjek for revner, misfarvning eller hævelse af den ydre kappe. Hævelse indikerer migration af blødgøringsmiddel eller overophedning - udskift straks, hvis hævelsen overstiger 15% af original diameter . Isolationsmodstandstest: Brug en 500V DC megger til at måle mellem ledere og mellem hver leder og jord. En sund beklædt ledning bør vise større end 100 MΩ . Værdier nedenfor 1 MΩ kræver øjeblikkelig udskiftning. Kontinuitet af jordkernen: Mål modstanden fra jordlederen i den ene ende til den anden ende. For en 30m længde på 1,5 mm² jord, forvent mindre end 0,4 Ω . Højere værdier indikerer løse forbindelser eller korroderede tråde. Kontrol af kappeintegritet: Pak kablet stramt med selvsammensmeltende tape og nedsænk den tapede sektion i vand, mens isolationsmodstanden måles. Ethvert fald nedenfor 50 MΩ efter 5 minutter bekræfter kappen mikrorevner. Udfør denne testcyklus hver 5 år for boliginstallationer og årligt til industrielle eller fugtige miljøer. At følge denne tidsplan kan forlænge den effektive sikre levetid for beklædte ledninger fra typiske 25-30 år til langt over 45 år . Konklusion: Beklædte ledninger forbliver den mest omkostningseffektive sikkerhedsopgradering til ethvert elektrisk system Data fra forsikringsskader og brandundersøgelser viser konsekvent, at ejendomme fuldt ledningsført med kompatible kappede kabler har 60 % færre elektriske brandhændelser pr. 1.000 installationer sammenlignet med dem, der bruger ældre rewireable eller ukappede systemer. De ekstra forudgående omkostninger (typisk $0,20 til $0,50 per meter mere end almindelig enkeltisoleret ledning) er tjent tilbage inden for to år gennem lavere installationsarbejde og reducerede kabelføringskrav. For enhver nybygning eller renovering er specificering af beklædte ledninger med passende kappemateriale og korrekt lederstørrelse en direkte, målbar handling mod en sikrere og mere holdbar elektrisk infrastruktur.

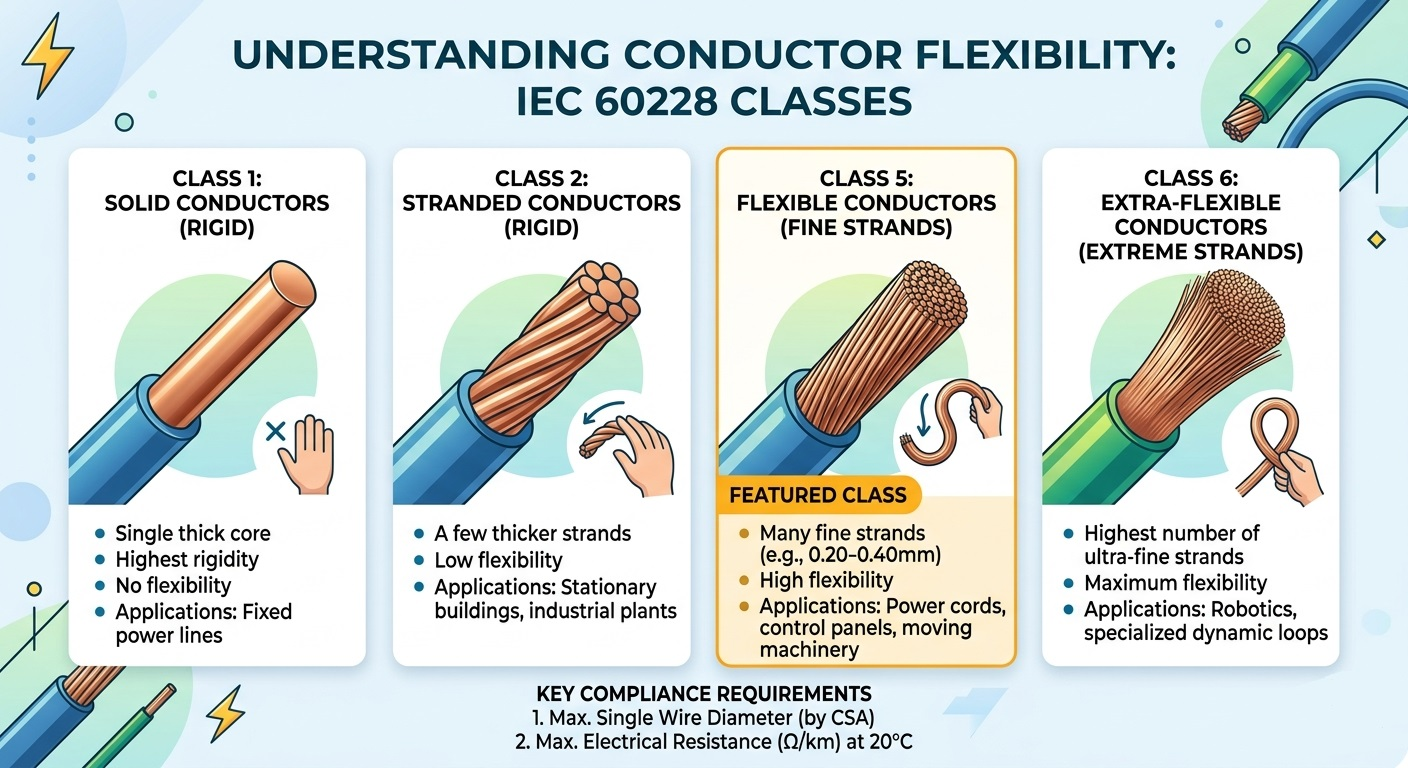

Nøgle takeaway: Klasse 5-ledere, defineret af IEC 60228, er fintrådede fleksible ledere, der bruges i forlængerledninger, kontrolpaneler og industrielle applikationer. Denne vejledning dækker de tekniske specifikationer, sammenligning med klasse 2, og hvordan du vælger den rigtige leder til dit projekt. I en verden af ​​elektroteknik og kabelfremstilling er "fleksibilitet" ikke kun et fysisk træk - det er en strengt defineret teknisk kategori. Hvis du nogensinde har håndteret et stift strømkabel i forhold til en smidig kontrolledning, der er nem at bøje, har du oplevet forskellen mellem lederklasser på egen hånd. De fleste af disse specifikationer er underlagt den internationale standard IEC 60228 . Denne guide tager et dybt dyk ned i Klasse 5 ledere — industristandarden for fleksible applikationer — der dækker konstruktionskrav, elektriske grænser og anvendelsessager i den virkelige verden. Forståelse af IEC 60228 Conductor Klasseification Framework IEC 60228 (og dens britiske ækvivalent BS EN 60228) klassificerer ledere i fire hovedklasser baseret på konstruktion og fleksibilitet. At forstå, hvor klasse 5 befinder sig i dette hierarki er afgørende for korrekt produktvalg: Class Type Beskrivelse Klasse 1 Solid (stiv) Enkelt massiv ledning; anvendes til faste, permanente installationer, hvor der ikke sker nogen bevægelse. Klasse 2 Strandet (stiv) Flere tykkere ledninger; standard for husledninger og elnet i faste installationer. Klasse 5 Fleksibel (fine tråde) Mange fine kobbertråde strandet sammen; designet til hyppig bøjning og bevægelse. Klasse 6 Ekstra fleksibel (fineste tråde) Endnu finere tråde end klasse 5; bruges i meget dynamiske applikationer, der kræver maksimal fleksibilitet. Hvad gør en dirigent til "klasse 5"? Tekniske specifikationer En klasse 5-leder består af flere fine kobbertråde, der er snoet sammen for at opnå fleksibilitet. I modsætning til gængse antagelser gør IEC 60228 det ikke strengt foreskrive det samlede antal tråde. I stedet forpligter standarden overholdelse af to primære metrics: 1. Maksimal diameter af individuelle ledninger For at sikre, at lederen forbliver ægte fleksibel, sætter IEC 60228 en streng øvre grænse for diameteren af hver enkelt streng. Tyndere tråde bøjes lettere, hvilket reducerer metaltræthed over gentagne bøjningscyklusser. Repræsentative eksempler fra standarden omfatter: 75 mm² leder → maksimal individuel ledningsdiameter: 0,21 mm 5 mm² leder → maksimal individuel ledningsdiameter: 0,26 mm 10 mm² leder → maksimal individuel ledningsdiameter: 0,41 mm 35 mm² leder → maksimal individuel ledningsdiameter: 0,41 mm 2. Maksimal elektrisk modstand ved 20°C Elektrisk modstand er det definerende ydelseskriterium. Den samlede modstand af den færdige klasse 5-leder må ikke overstige de værdier, der er specificeret i IEC 60228-modstandstabellerne, målt ved 20°C. Denne regel giver producenterne mulighed for designfleksibilitet: Hvis en producent bruger 0,20 mm ledninger i stedet for 0,21 mm maksimum, er det acceptabelt - forudsat at den færdige leder stadig opfylder modstandsgrænsen. Denne to-parametre tilgang (tråddiameter modstand) sikrer klasse 5 ledere er både fysisk fleksible og elektrisk effektive, uden at overspecificere fremstillingsprocessen. Klasse 5 vs. Klasse 2-dirigenter: Kerneforskelle Elektriske ingeniører står ofte over for valget mellem klasse 2 og klasse 5 ledere. Beslutningen afhænger af, om kablet skal være i en fast installation eller en mobil/fleksibel applikation. Her er en direkte sammenligning: Feature Klasse 2 (Stranded, Fixed) Klasse 5 (Flexible) Byggeri Færre, tykkere ledninger Mange fine ledninger Fleksibilitet Lav — velegnet til faste ledninger Høj — velegnet til bevægelse Typiske applikationer Husledninger, elnet Forlængerledninger, kontrolpaneler Opsigelsesmetode Simple ører eller skruer Rørring anbefales Metaltræthedsmodstand Lav (ikke designet til at bøje) Høj (designet til gentagen bøjning) Omkostninger Generelt lavere Lidt højere på grund af finstrandingsproces Nøgleanvendelser af IEC 60228 klasse 5 ledere Fordi klasse 5-ledere kan modstå moderate vibrationer og gentagne bøjninger uden at bryde, er de specificeret på tværs af en lang række industrier: Fleksible ledninger og forlængerledninger: Husholdningsapparater, elværktøj og bærbart udstyr, hvor kabler skal vikles op, rulles ud og omplaceres regelmæssigt. Industrielle kontrolpaneler: Tæt føring rundt om hjørner og gennem kabelkanaler kræver den bøjningsradius, der kun kan opnås med fintrådede ledere. Ledningsnet til biler: Kontinuerlige motorvibrationer og temperaturcyklusser kræver ledere, der modstår metaltræthed i løbet af køretøjets levetid. Marine- og offshoreinstallationer: Konstant bevægelse fra bølger, kombineret med begrænsede rum, gør klasse 5 til det foretrukne valg til strømfordeling ombord. Robotik og automatisering: Leddede robotarme kræver kabler, der bøjer tusindvis af gange om dagen uden fejl — Klasse 5 imødekommer denne udfordring for moderat-flex applikationer (Klasse 6 for høj-flex). Hvorfor specificering af IEC 60228 Klasse 5 betyder noget for dit projekt At vælge et kabel, der markedsføres som "fleksibelt" uden at referere til en anerkendt standard, såsom IEC 60228 Klasse 5, introducerer en betydelig risiko. Overholdelse af denne standard giver tre konkrete garantier: Sikkerhed: Modstandsgrænser sikrer, at lederen ikke overophedes under mærkestrøm, hvilket forhindrer nedbrydning af isolering og potentielle brandfarer. Kompatibilitet: Standardiserede maksimale ledningsdiametre sikrer, at lederen passer korrekt ind i standardsko, rør og klemrækker uden at kræve modifikationer. Levetid: Fintrådning forhindrer metaltræthed under gentagen bøjning, hvilket forlænger kablets levetid betydeligt sammenlignet med ikke-kompatible alternativer. Når man køber kabler internationalt, forenkler IEC 60228-certificeringen også regulatorisk godkendelse, da standarden er vedtaget eller anerkendt i EU (BS EN 60228), Australien (AS/NZS 1125) og mange andre markeder. Ofte stillede spørgsmål om klasse 5-dirigenter Er klasse 5 det samme som fleksibelt kabel? Ikke ligefrem. "Fleksibelt kabel" er et bredt kommercielt udtryk. Klasse 5 er en specifik IEC 60228 lederklassificering med målbare tekniske krav. Et kabel kan markedsføres som fleksibelt uden at opfylde Klasse 5-specifikationerne. Kan klasse 5-ledere bruges udendørs? Klasse 5 refererer kun til lederkonstruktionen, ikke den samlede kabelklassificering. Om et kabel er egnet til udendørs brug afhænger af isolerings- og kappematerialerne (f.eks. UV-bestandig PVC, XLPE). Kontroller altid den komplette kabelspecifikation, ikke kun lederklassen. Hvad er forskellen mellem klasse 5 og klasse 6? Begge er fleksible dirigentklasser. Klasse 6 bruger endnu finere tråde, hvilket resulterer i større fleksibilitet og en mindre bøjningsradius. Klasse 6 er specificeret til meget dynamiske applikationer såsom kontinuerlig bøjning i trækkæder, mens klasse 5 dækker scenarier med moderat flex. Har du brug for hjælp til at vælge den rigtige dirigent til din applikation? Vores ingeniørteam er specialiseret i IEC 60228-kompatible ledere og kabler til industrielle, marine-, bil- og kommercielle applikationer. Uanset om dit projekt involverer højvibrerende miljøer eller standard faste installationer, giver vi detaljerede tekniske specifikationer og konkurrencedygtige tilbud. Kontakt os i dag for at diskutere dine projektkrav.

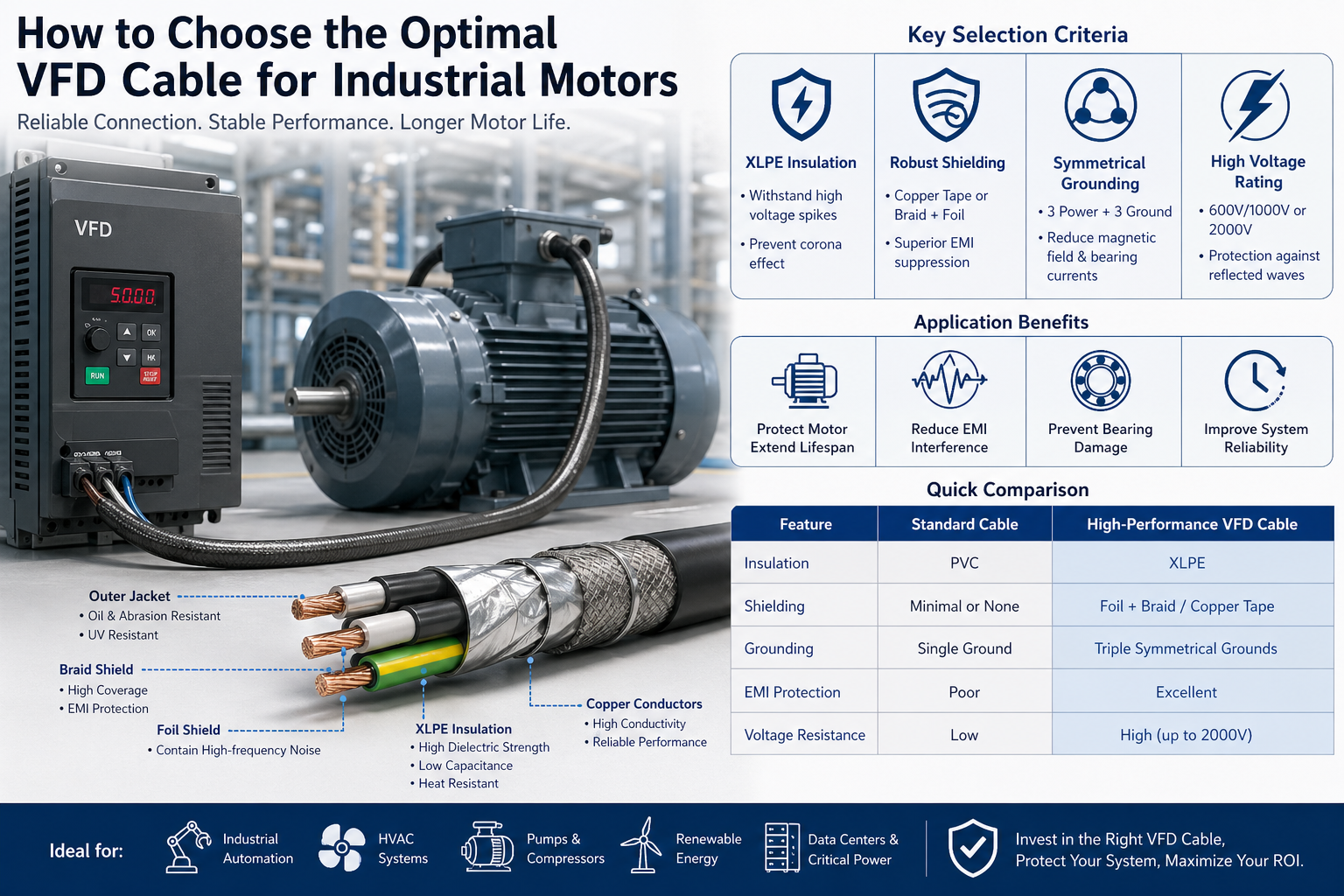

I moderne industrielle systemer repræsenterer forbindelsen mellem en Variable Frequency Drive (VFD) og en elektrisk motor et af de mest elektrisk aggressive miljøer. Høje koblingsfrekvenser, spændingsspidser og elektromagnetisk interferens (EMI) belaster kabler ekstremt. At vælge et upassende kabel er ikke kun en mindre designfejl – det kan resultere i: For tidlig motorisolationsfejl Lejeskader forårsaget af vildfarne strømme Øget elektromagnetisk interferens (EMI) Uplanlagt nedetid og vedligeholdelsesomkostninger Et korrekt konstrueret VFD-kabel er derfor afgørende for systemets pålidelighed, sikkerhed og langsigtede ydeevne. 1. Forståelse af VFD-driftsmiljøet I modsætning til traditionelle strømforsyninger bruger VFD'er Pulse Width Modulation (PWM) til at styre motorhastigheden. Dette skaber en ikke-sinusformet bølgeform med: Høj dv/dt (spændingsændringshastighed) Reflekteret bølgeoverspænding (især ved lange kabeltræk) Common-mode spænding og cirkulerende strømme Hvorfor standardkabler fejler Generelle kabler såsom THHN eller almindelige PVC-isolerede ledninger er ikke designet til disse forhold. Over tid kan de opleve: Nedbrydning af isolering på grund af coronaudledning Overdreven varmeopbygning EMI-lækage påvirker nærliggende instrumentering Resultat: Reduceret motorlevetid og ustabil systemydelse. 2. Nøglevalgskriterier for VFD-kabler A. Isoleringstype: XLPE for højfrekvent stabilitet Isoleringssystemet er den første forsvarslinje mod elektrisk stress. Anbefalet: Tværbundet polyethylen (XLPE) Tekniske fordele: Høj dielektrisk styrke til at modstå spændingsspidser Lavt dielektrisk tab og kapacitans Overlegen termisk vurdering (typisk 90°C–125°C) Stærk modstand mod coronaudladning Sammenlignet med PVC forbedrer XLPE isoleringens levetid betydeligt i højfrekvente miljøer. B. Avanceret afskærmning til EMI-kontrol EMI-undertrykkelse er et af de mest kritiske krav i VFD-applikationer. Uden ordentlig afskærmning kan elektromagnetisk støj: Interferere med PLC'er, sensorer og kommunikationssystemer Forårsage falske signaler og driftsfejl Øg overholdelsesrisici i regulerede miljøer Anbefalede afskærmningsstrukturer: Kobbertapeskjold Fremragende til at indeholde højfrekvent støj Giver lav impedans jordingsvej Foliefletskjold Dækning ≥85 % Kombinerer fleksibilitet med høj afskærmningseffektivitet Nøglefunktion: Det sikrer et veldesignet skjold Common-mode strømme vender tilbage gennem kablet i stedet for at beskadige motorlejer. C. Symmetrisk jordingsdesign Kabelgeometri påvirker direkte den elektriske ydeevne. Bedste praksis-konfiguration: 3 fase ledere 3 symmetrisk placerede jordledere Ydelsesfordele: Reducerer emission af elektromagnetiske felter Balancerer jordstrømfordeling Minimerer akselspænding og lejestrømme Dette design er især vigtigt i mellemstore og høje hestekræfter motorer . D. Spændingsklassificering og reflekteret bølgebeskyttelse På grund af reflekterede bølgefænomener kan spændingsspidser ved motorterminalerne nå 2-3 gange den nominelle spænding . Anbefalede bedømmelser: 600V / 1000V til standard industrisystemer 2000V til: Lange kabelføringer Højskiftende frekvensomformere Kritiske applikationer Ingeniørindsigt: Højere spændingsklassificerede isoleringssystemer giver en sikkerhedsmargin, der væsentligt reducerer risikoen for fejl. 3. Kabeldimensionering og installationsovervejelser Ampacity og Thermal Management Korrekt lederstørrelse skal tages i betragtning: Motor fuldbelastningsforstærkere (FLA) Omgivelsestemperatur Installationsmetode (bakke, rør, åben luft) Kabelgruppering og deratingfaktorer Forkert dimensionering kan føre til overophedning og reduceret kabellevetid. Fleksibilitet og mekanisk ydeevne I dynamiske miljøer, såsom: Robotik Automatiserede produktionslinjer Flytte maskiner Brug high-flex VFD-kabler designet til kontinuerlig bevægelse og bøjningscyklusser. Miljømodstand Industrielle miljøer kan være barske og uforudsigelige. Anbefalet jakkemateriale: TPE (termoplastisk elastomer): Fremragende olie-, slid- og kemikaliebestandighed Ideel til industrielle og barske miljøer Specialiseret PVC: Omkostningseffektiv Velegnet til generelle industrielle applikationer Yderligere beskyttelsesfaktorer: UV-modstand (udendørs installationer) Beskyttelse mod fugt og vandindtrængning Modstandsdygtighed over for kølemidler og industrikemikalier 4. Overholdelse og standarder (kritisk for globale projekter) Når du vælger VFD-kabler til internationale projekter, er overholdelse afgørende. Fælles standarder at overveje: UL (Nordamerika) IEC / EN standarder (Europa) RoHS og REACH (miljøoverholdelse) Valg af kompatible kabler sikrer: Nemmere projektgodkendelser Reducerede juridiske og operationelle risici Kompatibilitet med globale markeder 5. Hurtig sammenligning: Standardkabel vs VFD-kabel Feature Standard kabel Højtydende VFD-kabel Isolering PVC XLPE Afskærmning Minimal/Ingen Foliefletning / Kobbertape Jordforbindelse Single Symmetrisk Multi-Ground EMI kontrol Dårlig Fremragende Spændingsmodstand Lav Høj (op til 2000V) 6. Applikationsscenarier Højtydende VFD-kabler er meget udbredt i: Industrielle automationssystemer HVAC-systemer med drev med variabel hastighed Pumpe- og kompressoranlæg Datacentre og kritiske strømsystemer Vedvarende energisystemer (vind, sol) Hvert af disse miljøer kræver stabil, støjsvag og høj pålidelig kraftoverførsel . 7. Konklusion: En strategisk investering, ikke bare en komponent At vælge det rigtige VFD-kabel er ikke blot en teknisk specifikationsbeslutning – det er en langsigtet investering i systemets pålidelighed. Mens højtydende VFD-kabler kan have en højere startpris, leverer de: Reduceret vedligeholdelse og nedetid Forlænget levetid for motor og udstyr Forbedret elektromagnetisk kompatibilitet (EMC) Lavere samlede ejeromkostninger (TCO) Endelig indsigt: Et velvalgt VFD-kabel fungerer som en beskyttende barriere mellem dit drev og motor, der sikrer effektiv, stabil og interferensfri drift gennem hele systemets livscyklus.

Tag et styrekabel og et strømkabel op side om side, og de ser næsten identiske ud. Samme ydre jakke, lignende diameter, sammenlignelig vægt. Men ledninger dem forkert, og konsekvenserne spænder fra mislykkede automatiseringssekvenser til alvorlige elektriske farer. Forskellen mellem disse to kabeltyper er ikke kosmetisk – den er fundamental. Hvad de faktisk er til Et strømkabel har én opgave: at flytte elektrisk energi fra en kilde til en belastning. Uanset om det er at forsyne en motor, forsyne en transformer eller fordele strøm gennem en bygning, er strømkablet kanalen for rå elektrisk kraft. Den fører høj strøm over lange afstande, og dens design afspejler denne efterspørgsel. Et styrekabel gør noget helt andet. Det bærer signaler - kommandoer, feedback, målinger - mellem et kontrolsystem og de enheder, det administrerer. Tænk på en PLC, der sender en åben/luk-instruktion til en magnetventil, eller en sensor, der rapporterer temperaturen tilbage til et overvågningspanel. Strømmen er minimal; nøjagtigheden er alt. I praksis løber begge kabler ofte gennem den samme ledning eller kabelbakke. Et strømkabel aktiverer motoren; et kontrolkabel fortæller, hvornår den skal starte og stoppe. De er komplementære, ikke udskiftelige. Hvordan de er bygget anderledes Spændingsmærke er den mest umiddelbare strukturelle forskel. Strømkabler er klassificeret til 0,6/1kV og derover - mellemspændingstyper når 10kV, 35kV og derover, underlagt standarder såsom IEC 60502 for ekstruderede isoleringskabler. Kontrolkabler fungerer i et meget lavere område: typisk 300/450V til 450/750V, fordi signaltransmission ikke kræver højspændingsinfrastruktur. Ledertværsnit og kernetal fortælle resten af historien. Strømkabler prioriterer strømbærende kapacitet, så ledere er store - sædvanligvis 16 mm², 50 mm², 120 mm² eller større i kobber eller aluminium. Kerneantal forbliver lavt: 1 til 5 kerner pr. kabel er standard. Kontrolkabler inverterer denne logik fuldstændigt. Ledere er små (0,5 mm² til 10 mm²), men antallet af kerner er højt – alt fra 2 kerner op til 61 kerner i et enkelt kabel – fordi et komplekst styrekredsløb har brug for mange uafhængige signalveje samlet effektivt. Isolering og beklædning følge samme mønster. Strømkabler kræver tyk, robust kappe til at håndtere høje spændinger, mekanisk belastning, varme og fugt. Kontrolkabler bruger lettere PVC- eller XLPE-isolering, tilstrækkelig til lavspændingssignaler. Når begge kabeltyper deler et industrielt miljø, er strømkablets kappe mærkbart tungere. Afskærmning er valgfri på strømkabler, men ofte kritisk på styrekabler. I miljøer med stærk elektromagnetisk interferens - i nærheden af ​​store motorer, frekvensomformere eller koblingsudstyr - vil et uskærmet styrekabel opfange støj, der ødelægger signaler. Et kobbertape eller flettet skærm omkring kontrolkablet blokerer denne interferens og bevarer signalintegriteten. Farvekodning også adskiller sig. Strømkabelkerner bruger standardfasefarver (brun, sort, grå for faser; blå for neutral; grøn/gul for jord) for at understøtte sikker installation og vedligeholdelse. Styrekabelkerner er typisk sorte med hvide numeriske markeringer, da individuel kredsløbsidentifikation betyder mere end fasekonvention. Hvor hvert kabel hører hjemme Strømkabler fungerer overalt, hvor elektrisk energi skal bevæge sig i skala. Underjordiske distributionsnetværk, overhead-transmissionsledninger, industrielle maskineri-tilførsler og bygningsstrømstige er alle afhængige af strømkabler. Til ledningsføring og distribution af faciliteter, lavspændingskabler til bygnings- og industridistribution håndtere langt de fleste kommercielle og letindustrielle byrder. Til netinfrastruktur, understationer og forsyningsforbindelser, mellemspændingskabler til net- og understationsanvendelser bære strøm ved de spændinger, der kræves for effektiv langdistancetransmission. Kontrolkabler er rygraden i enhver automatiseret proces. Samlebånd til biler, kemiske fabrikkers DCS-systemer, bygningsstyringssystemer (HVAC, belysning, adgangskontrol), jernbanesignalering og kraftværksbeskyttelsesrelækredsløb er alle afhængige af styrekabler til at transmittere de signaler, der holder driften synkroniseret og sikker. Styrekabler til industriel automation og udstyrsledninger er designet specielt til at imødekomme præcisions- og fleksibilitetskravene i disse miljøer. Hurtig reference sammenligning Vigtige strukturelle og funktionelle forskelle mellem strøm- og styrekabler Parameter Strømkabel Styrekabel Primær funktion Overfør elektrisk energi Sende styresignaler/data Spændingsmærke 0,6/1kV og derover (op til 500kV) 300/450V – 450/750V Ledertværsnit Stor (16mm² – 500mm²) Lille (0,5 mm² – 10 mm²) Antal kerner 1 – 5 kerner 2 – 61 kerner Isoleringstykkelse Tyk (klassificeret højspænding) Lettere (lavspændingsklassificeret) Afskærmning Sjældent påkrævet Ofte påkrævet (EMI-miljøer) Kernefarvekodning Fasefarver (brun / sort / grå) Sort med hvid nummerering Ledermateriale Kobber eller aluminium Kobber (standard) Sådan vælger du den rigtige Tre spørgsmål løser de fleste valgbeslutninger. Først: hvad bærer kablet? Hvis den leverer strøm til en belastning – motor, lyskredsløb, HVAC-enhed – er det en strømkabelapplikation. Hvis den bærer en kommando, en måling eller et feedbacksignal, er det en kontrolkabelapplikation. Andet: hvilken spænding kører systemet på? Systemer, der kører over 1kV, kræver strømkabler, der er klassificeret i overensstemmelse hermed. Signal- og styrekredsløb, der kører ved 24VDC, 120VAC eller 230VAC, falder inden for kontrolkablets område. For det tredje: hvad er det elektromagnetiske miljø? Hvis kablet løber i nærheden af ​​koblingsudstyr med høj effekt, frekvensomformere eller store motorer, er et skærmet styrekabel nødvendigt for at forhindre signalforringelse. I barske eller høje temperaturer, flammehæmmende og højtemperaturbestandige ledninger giver yderligere beskyttelse til både strøm- og kontrolapplikationer. At erstatte den ene kabeltype med den anden er aldrig en løsning. Brug af et styrekabel i en strømapplikation risikerer isolationsfejl og brand. At køre et strømkabel, hvor et styrekabel hører hjemme, spilder omkostninger og plads og kan stadig forårsage interferens. Det rigtige kabel, dimensioneret og specificeret korrekt, er det, der holder systemerne kørende sikkert og pålideligt i hele deres levetid. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

At vælge det rigtige nøgne aluminiumskabel er en kritisk beslutning for ingeniører, projektledere og indkøbsteams, der arbejder med overliggende krafttransmissions- og distributionssystemer. Det forkerte valg kan kompromittere nettets pålidelighed, øge vedligeholdelsesomkostningerne eller skabe sikkerhedsrisici i marken. Denne guide gennemgår de vigtigste tekniske og miljømæssige faktorer, der bør drive ethvert valg af blankt aluminiumskabler. Hvorfor bare aluminiumskabel er et foretrukket valg til overheadtransmission Bare aluminiumskabler har været betroet til udendørs overliggende kraftoverførsel i over et århundrede, og det er der god grund til. Sammenlignet med kobber leder aluminium elektricitet ved ca 61 % af kobbers ledningsevne som målt i forhold til International Annealed Copper Standard (IACS). Selvom dette betyder, at et større tværsnitsareal er nødvendigt for at bære den samme strøm, gør aluminiums andre egenskaber denne afvejning værd i mange applikationer. Aluminium vejer omkring en tredjedel så meget som kobber, hvilket dramatisk reducerer den strukturelle belastning af tårne ​​og pæle og reducerer installationsomkostningerne over lange spænd. På omkostningssiden giver aluminiumkabel typisk betydelige materialebesparelser sammenlignet med tilsvarende kobberledere - en afgørende fordel i netinfrastrukturprojekter, hvor der kan være behov for hundreder eller tusinder af kilometer ledere. For en detaljeret sammenligning af begge materialer på tværs af ledningsevne, vægt, omkostninger og sikkerhed, se kobber vs aluminium ledninger . Når applikationen er udendørs overheadtransmission, og budgeteffektivitet har betydning, blanke aluminiumskabler konstant levere stærk værdi. Forståelse af hovedtyperne af blanke aluminiumsledere Ikke alle nøgne aluminiumskabler er ens. Tre primære konfigurationer er tilgængelige, hver konstrueret til forskellige præstationsprioriteter. AAC (All Aluminium Conductor) er fremstillet udelukkende af elektriske aluminiumstråde. Det giver god ledningsevne og er økonomisk, hvilket gør det velegnet til generelle udendørs applikationer og kortere spændvidder, hvor høj trækstyrke ikke er det primære problem. AAAC (All Aluminium Alloy Conductor) er fremstillet af tråde af aluminiumslegering i stedet for rent aluminium. Dette giver overlegen korrosionsbestandighed, hvilket gør det til den foretrukne mulighed for fugtige, kystnære eller kemisk aggressive miljøer. Legeringskonstruktionen forbedrer også trækstyrken sammenlignet med AAC. ACSR (Aluminium Conductor Steel Forstærket) kombinerer et ydre aluminiumlag med en stålkerne. Stålkernen giver høj trækstyrke, mens aluminiumstrådene bærer den elektriske strøm. Denne konfiguration er standardvalget til installationer med lang spændvidde og højspændingsluftledninger, hvor mekanisk belastning er krævende. Den kombinerer høj styrke med god ledningsevne - en balance, som rene aluminiumsledere ikke kan opnå alene. Valg af den korrekte type afhænger af din spændvidde, påkrævet mekanisk styrke, lokale miljøforhold og budget. For de fleste højspændings-langdistancelinjer er ACSR branchens standard. Til kystnære eller korrosive miljøer er AAAC typisk det bedre valg. For mellemspændings- og lavspændingsluftkabel applikationer med kortere spændvidder, AAC eller AAAC giver ofte den rette balance mellem omkostninger og ydeevne. Strømbærende kapacitet og tværsnitsvalg Ampacity — en leders strømbærende kapacitet — er det første tal, der bestemmer, når der specificeres ethvert blankt aluminiumskabel. At vælge en underdimensioneret leder skaber farlig varmeopbygning; overdimensionering øger omkostningerne unødigt. Ampacity afhænger af flere variabler: lederens tværsnitsareal, omgivende temperatur, solstråling, vindhastighed og installationskonfigurationen. I luftledningsdesign tager ingeniører også højde for den maksimalt tilladte driftstemperatur for lederen, hvilket påvirker både lederens levetid og nedbøjningsadfærd. For udendørs overliggende nøgne ledere anbefales en konservativ tilgang. En let overdimensionering af lederen i forhold til den beregnede maksimale belastning giver en sikkerhedsmargin mod spidsbelastning, ekstreme omgivende temperaturer og fremtidig belastningsvækst. Tværsnitsarealet bør vælges ud fra den worst-case kombination af belastning og miljøforhold, der forventes over kablets designlevetid. Kontroller altid ampacitetsværdierne i forhold til den gældende nationale eller internationale standard for den specifikke ledertype og installationsmetode, der anvendes. Krav til mekanisk styrke og spændvidde I luftledningsdesign er elektrisk ydeevne alene ikke tilstrækkelig - lederen skal også håndtere de mekaniske belastninger fra lange spænd, vindbelastning, isbelastning og termisk udvidelse og sammentrækning i løbet af mange års udendørs brug. Trækstyrken af ​​en bar aluminiumsleder bestemmer, hvor lang en spændvidde der sikkert kan spændes mellem støttestrukturer. ACSR-ledere er specielt konstrueret til denne udfordring: stålkernen bærer størstedelen af ​​den mekaniske belastning, mens aluminiumstrådene håndterer strømtransmission. Til meget lange spænd eller områder udsat for høj vind- eller isbelastning er ACSR typisk det eneste passende valg. Sag- og spændingsberegninger skal udføres for hvert spænd i linjedesignet. Lederen skal have nok nedbøjning til at forblive inden for sikre frihøjdegrænser under maksimal temperatur (når lederen udvider sig og falder mest), mens den opretholder tilstrækkelig spænding ved minimumstemperatur (når sammentrækning øger mekanisk belastning). I områder, der er udsat for vind-inducerede vibrationer, hjælper anti-vibrationsdæmpere og passende ledervalg med at forhindre træthedsskader ved ophængningspunkter over tid. Miljøforhold og korrosionsbestandighed Installationsmiljøet har væsentlig indflydelse på, hvilken blank aluminiumsledertype der er passende. Aluminium danner naturligt et tyndt oxidlag på overfladen, som giver en vis basisbeskyttelse mod yderligere oxidation. Denne beskyttelse er dog ikke ensartet på tværs af alle miljøforhold. Anbefalinger af ledertype efter miljø Miljø Anbefalet ledertype Nøgleårsag Generelt landligt / inde i landet udendørs AAC eller ACSR Omkostningseffektiv; moderat korrosionseksponering Kystnære / høj luftfugtighed AAAC Overlegen korrosionsbestandighed fra legeringssammensætning Industrizoner (kemisk eksponering) AAAC Legering modstår kemiske og saltfyldte atmosfærer Transmission med lang spændvidde/høj belastning ACSR Stålkerne giver den nødvendige mekaniske styrke Interne tilslutninger til understation AAC eller AAAC Kortere spændvidder; vægt og omkostningsprioritet I kystnære og industrielle miljøer fremskynder kombinationen af fugt og luftbårne forurenende stoffer den elektrokemiske korrosion. AAAC-ledere, som inkorporerer aluminiumslegering frem for rene aluminiumstråde, giver en meningsfuldt bedre langsigtet korrosionsbestandighed under disse forhold og reducerer risikoen for ledernedbrydning, der i sidste ende kan kompromittere linjesikkerheden. Overholdelse af industristandarder Bare aluminiumkabler beregnet til kraftoverførsel skal overholde anerkendte internationale eller nationale standarder. Disse standarder definerer minimumskravene til lederens renhed, trådningskonfiguration, mekaniske egenskaber, elektrisk modstand og testprocedurer. Specificering og anskaffelse af ledere, der opfylder disse standarder, er en ikke-forhandlingsbar baseline for sikker og pålidelig netdrift. De mest udbredte standarder omfatter IEC 61089 (rundtrådede ledere til luftledninger), ASTM B230 og B231 (ledere i aluminium og aluminiumslegeringer til overliggende brug) og regionale standarder som GB/T 1179, der bruges i Kina. For internationale indkøb bør købere specificere, hvilken standard der gælder i mållandet og kræve dokumentation for overholdelse fra producenten. Certificering af anerkendte kvalitetsstyringssystemer - såsom ISO 9001 for produktionskvalitet og ISO 14001 for miljøstyring - giver yderligere tillid til sammenhængen i fremstillingsprocesserne. Velrenommerede producenter vil også have produktspecifikke certificeringer og være i stand til at levere testrapporter, der viser overensstemmelse med den relevante lederstandard. Afslutning og tilslutningssikkerhed Et af de vigtigste - og ofte oversete - aspekter ved valget af blankt aluminiumskabler er termineringssystemet. Selve kablet kan være korrekt specificeret, men dårlige forbindelser er en førende årsag til overophedning, lysbuedannelse og for tidlig fejl i aluminiumslederinstallationer. Aluminium udvider og trækker sig mere end kobber som reaktion på temperaturændringer. Denne termiske cykling kan gradvist løsne forbindelser, der ikke var korrekt tilspændt, eller som brugte inkompatibel hardware. Over tid øger løse forbindelser kontaktmodstanden, genererer overskudsvarme og skaber brandrisiko. Løsningen er at bruge stik, klemmer og hardware, der er specifikt klassificeret til aluminiumsledere, og at anvende de korrekte installationsmomentværdier som specificeret af hardwareproducenten. Til jumperforbindelser og splejsninger i luftledninger foretrækkes konnektorer af kompressionstypen generelt, fordi de giver ensartet mekanisk kontakt over hele ledertværsnittet. Al termineringshardware skal inspiceres under installationen og efterprøves under planlagte vedligeholdelsescyklusser, især i områder, der er udsat for vibrationer eller store daglige temperaturudsving. Moderne aluminiumkabelinstallation kan, når det udføres med de rigtige komponenter og procedurer, levere samme langsigtede pålidelighed som kobber. Nøglen er at sikre, at hvert element i installationen - leder, hardware og håndværk - er matchet og overholder koden. Konklusion At vælge det rigtige nøgne aluminiumskabel kræver mere end at sammenligne priser pr. meter. Beslutningen skal tage højde for ledertype (AAC, AAAC eller ACSR), påkrævet strømbærende kapacitet, krav til mekanisk spændvidde, miljøeksponering, gældende standarder og termineringssystemkompatibilitet. Hver af disse faktorer påvirker direkte installationens sikkerhed, pålidelighed og samlede livscyklusomkostninger. Til de fleste overheadtransmissionsapplikationer forbliver ACSR det foretrukne valg til lange spændvidder og højbelastningslinjer, mens AAAC tilbyder overlegen korrosionsbestandighed i kystnære eller kemisk aggressive miljøer. AAC giver en økonomisk løsning til kortere spændvidder under godartede forhold. I alle tilfælde er overholdelse af internationale standarder og korrekt installationspraksis afgørende for at opnå den ydeevne og sikkerhed, som applikationen kræver. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
