Hvordan EV-ladekabelstandarder adskiller sig på tværs af globale markeder

Ladekabler til elbiler er ikke universelt udskiftelige - de følger særskilte regionale standarder formet af regulerende organer, netinfrastruktur og bilproducentalliancer. I Nordamerika dominerer det kombinerede opladningssystem (CCS1) og det Tesla-originerede NACS-stik, mens Europa standardiserede omkring CCS2 (IEC 62196-2 Type 2) til AC og DC hurtig opladning. Japan er fortsat afhængig af CHAdeMO for DC, selvom dets markedsandel falder globalt. Kina kræver sin egen GB/T-standard for både AC- og DC-opladning, som gælder for alle køretøjer, der sælges indenlandsk, inklusive importerede modeller. Det er vigtigt at forstå, hvilken stikstandard der gælder for dit målmarked, før du vælger et ladekabel til elektriske køretøjer til installation i ladestationer, flådeoperationer eller OEM-forsyningskæder.

Ledermateriale og tværsnit: Hvad der virkelig påvirker opladningsydelsen

Den elektriske ydeevne af en EV ladekabel afhænger meget af ledermateriale og tværsnitsareal. Kobber er fortsat det foretrukne ledermateriale på grund af dets overlegne ledningsevne (ca. 58 MS/m), men aluminiumsledere overvejes i stigende grad til højeffekts stationært opladningsudstyr, hvor vægt og omkostninger prioriteres. For AC Tilstand 2 og Tilstand 3 ladekabler spænder ledertværsnit typisk fra 1,5 mm² til 6 mm², mens DC hurtigopladningskabler – især dem, der håndterer 150 kW til 350 kW – kræver meget større tværsnit, ofte 35 mm² til 95 mm², kombineret med aktive væske- eller luftkølesystemer for at opretholde sikre temperaturer. Hos Zhejiang Huapu Cable Co., Ltd. spænder vores lederproduktionskapaciteter over en bred vifte af tværsnit med snævre tolerancer, hvilket sikrer minimal modstand og varmeudvikling under vedvarende højstrømsbelastninger.

Isolerings- og kappematerialer: Passer kablet til miljøet

Holdbarheden af ladekabler til elektriske køretøjer under virkelige forhold er i høj grad bestemt af valget af isolering og ydre kappemateriale. Forskellige implementeringsmiljøer kræver forskellige materialeegenskaber:

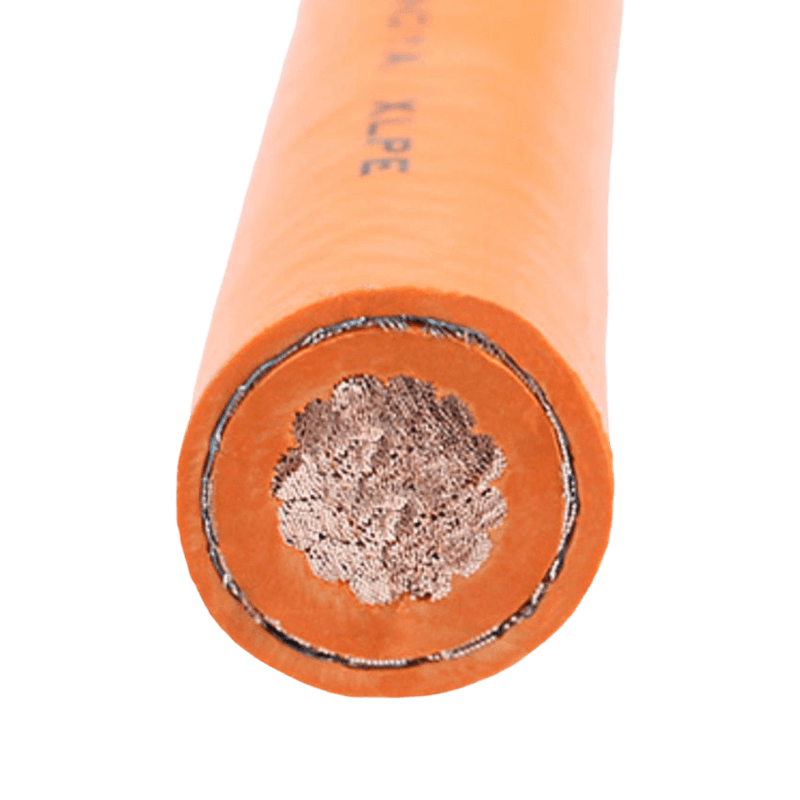

• Tværbundet polyethylen (XLPE): Tilbyder fremragende termisk modstand (op til 90°C kontinuerlig, 250°C kortslutning), overlegen elektrisk isolering og modstandsdygtighed over for miljøpåvirkninger - velegnet til både indendørs og udendørs fast opladningsinfrastruktur.
• Termoplastisk elastomer (TPE) / Termoplastisk gummi (TPR): Almindeligvis brugt til bærbare Mode 2 EVSE-kabler på grund af høj fleksibilitet, god UV-modstand og evnen til at forblive bøjelig ved lave temperaturer (ned til -40°C), hvilket er afgørende for brug i kolde klimaer.
• PVC (polyvinylchlorid): Omkostningseffektiv og meget brugt til indendørs applikationer; standard PVC er dog ikke ideel til ekstrem udendørs eksponering uden UV-stabilisatortilsætningsstoffer.
• Halogenfrie (LSZH) forbindelser med lavt røgindhold: Vigtigt for underjordiske parkeringskonstruktioner, tunneler og lukkede offentlige opladningsområder, hvor giftig røg fra en kabelbrand ville være en alvorlig fare. Vi producerer LSZH-beklædte EV-opladningskabler, der er specielt udviklet til overholdelse af sikkerhed i lukkede rum.

Forståelse af IP-klassificeringer for ladekabelsamlinger og stik

Indtrængningsbeskyttelse (IP)-klassificeringer defineret af IEC 60529 bestemmer direkte, hvor en EV-opladningskabelsamling kan placeres sikkert. Udendørs offentlige ladestationer kræver stik og kabelindgangspunkter klassificeret som mindst IP44 (beskyttet mod faste genstande over 1 mm og vandsprøjt fra enhver retning), hvor IP55 eller IP67 foretrækkes til udsatte installationer i områder med kraftig nedbør eller hyppig rengøring med vand under tryk. Selve kabelhuset er dog ofte ikke tildelt en formel IP-klassificering - i stedet er dets modstandsdygtighed over for vand og støvindtrængning styret af kappematerialets specifikation. Ved evaluering af opladningskabler til elektriske køretøjer til udendørs eller semi-udendørs brug, bør indkøbsteams verificere IP-klassificeringen af ​​konnektorhuset separat fra kablets kappeydelsesdata, da disse er testet og certificeret uafhængigt.

Termisk styring i højeffekt DC hurtigopladningskabler

Da DC hurtigopladningseffektniveauet stiger over 150 kW - og nu regelmæssigt når 350 kW på HPC (High Power Charging) stationer - er passiv varmeafledning gennem kabelkappen ikke længere tilstrækkelig. Væskekølede ladekabler er blevet standardløsningen til ultrahurtig opladning. Disse kabler inkorporerer interne kølevæskekanaler, der løber langs strømlederne og cirkulerer en dielektrisk kølevæske (typisk en glykol-vandblanding eller dielektrisk olie) for at transportere varme væk fra lederen og stikket. Dette gør det muligt for kablet at opretholde en meget mindre ydre diameter og større fleksibilitet sammenlignet med et passivt afkølet kabel med tilsvarende kapacitet. Afvejningen er tilføjet systemkompleksitet: en pumpe, reservoir, varmeveksler og lækageovervågningssystem skal integreres i ladestationens hardware. For operatører, der vælger EV-ladekabler til HPC-installationer, er kølesystemets vedligeholdelsesinterval og kølevæskekompatibilitet med kabelmaterialer vigtige langsigtede driftsovervejelser.

Mekanisk holdbarhed: Bøjningsradius, torsion og plug-in cyklus

Opladningskabler til elektriske køretøjer tåler gentagne mekaniske belastninger, som statiske strømkabler aldrig udsættes for: daglig op- og afvikling, slæb hen over fortovet, bøjning ved stikkontaktens indgangspunkt og vridningsbelastning, når brugere roterer stikket under indsættelse. Industristandarder adresserer disse krav gennem specifikke testprotokoller. IEC 62893-serien, som regulerer opladningskabler til elbiler, specificerer minimumskrav til bøjningsradius (typisk 7,5× ydre diameter for fast bøjelige installationer og 5× til bærbar brug), samt torsionsudholdenhedstest, der simulerer ±180° vridningscyklusser. Stiksamlinger, der er klassificeret til 10.000 parringscyklusser, er standard for offentlige ladestationer. Ved specificering af opladningskabler til elektriske køretøjer til applikationer med høj udnyttelse - såsom opladningshubs for taxaflåder eller hvilesteder på motorveje - giver anmodning om testrapporter i henhold til IEC 62893-4 eller tilsvarende standarder et objektivt grundlag for at sammenligne kabelmekaniske levetider.

Sammenligning af EV-opladningstilstande: Kabelkrav på hvert niveau

IEC 61851-1-standarden definerer fire opladningstilstande, hver med særskilte implikationer for kabeldesign og specifikation. Tabellen nedenfor opsummerer nøgleparametre:

Signal- og kommunikationsledere i EV-ladekabler

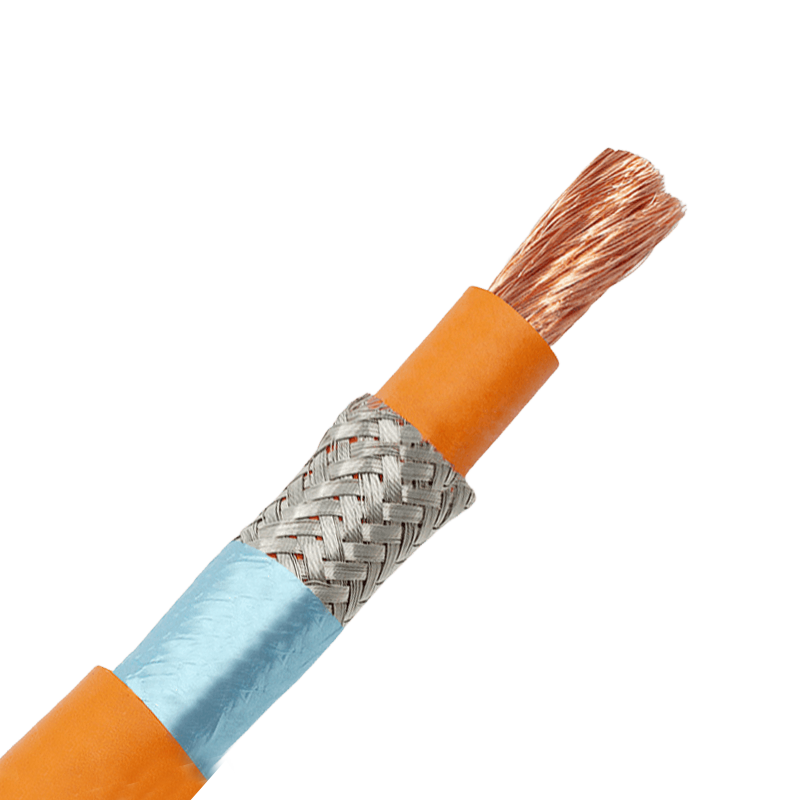

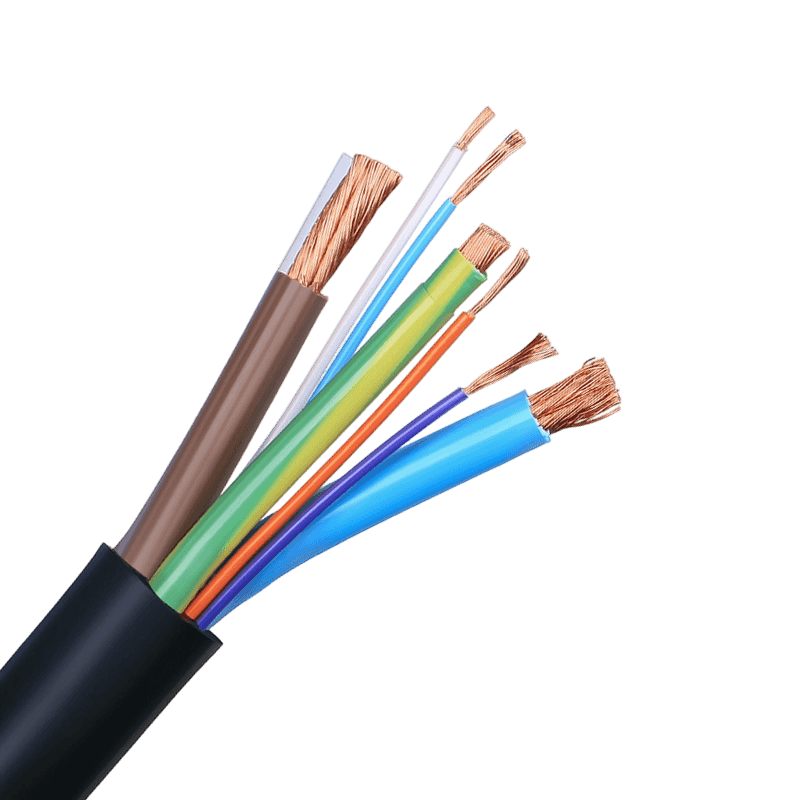

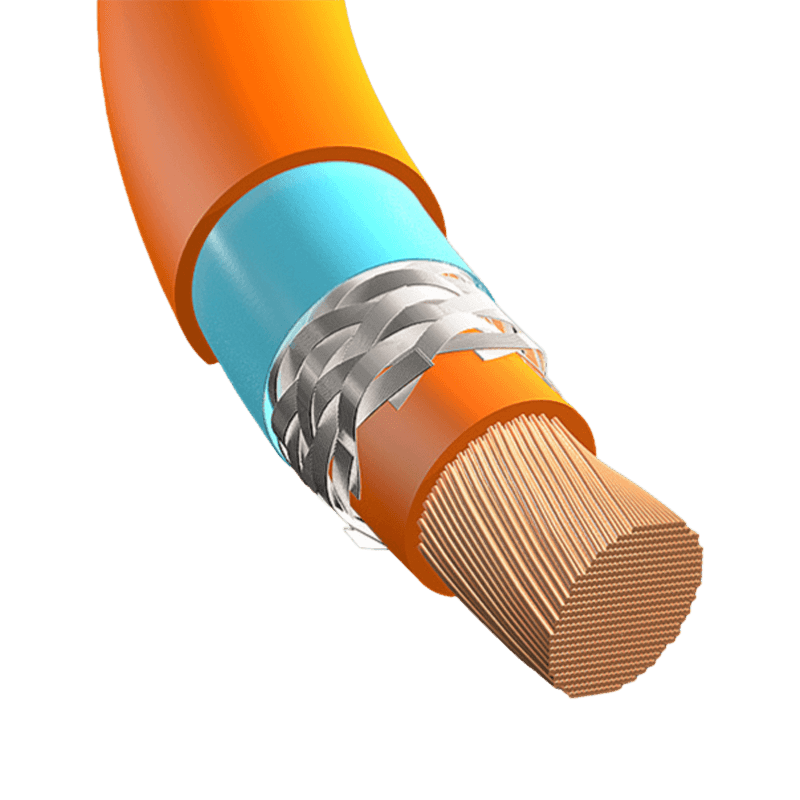

Moderne ladekabler til elektriske køretøjer er ikke rene strømkabler - de bærer flere signal- og kommunikationsledere langs hovedstrømkernerne. I et CCS2- eller Type 2 AC-kabel vil du typisk finde en kontrolpilotledning (CP) og en nærhedspilotledning (PP) foruden faselederne, neutral og beskyttende jord. CP-ledningen bærer et 1 kHz PWM-signal, der kommunikerer den maksimalt tilgængelige strøm fra EVSE til køretøjets indbyggede oplader. I DC-hurtigopladningskabler øges kommunikationskompleksiteten yderligere: Combined Charging System bruger strømledningskommunikation (PLC) over CP-linjen baseret på ISO 15118-protokollen, hvilket muliggør funktioner såsom Plug & Charge-godkendelse, smart opladningsplanlægning og tovejs strømflow (V2G). Disse signalledere skal omhyggeligt afskærmes inde i kabelkonstruktionen for at forhindre interferens fra den højfrekvente koblingsstøj, der genereres af strømelektronikken i opladeren. Hos Zhejiang Huapu Cable Co., Ltd. informerer vores ekspertise inden for computerkabler og kommunikationskabler direkte, hvordan vi nærmer os afskærmningsarkitektur i multi-leder EV-ladekabler.

Kemikalie- og olieresistens: Kritisk for flåde- og industrielle lademiljøer

Flådeoperatører, der oplader kommercielle elbiler - elektriske busser, varevogne eller industrikøretøjer - anvender ofte ladekabler i miljøer, hvor kontakt med hydrauliske væsker, dieselrester, rengøringsmidler eller smøreolier er rutine. Standard TPE- eller PVC-kapper kan svulme, revne eller miste fleksibilitet, når de udsættes for kulbrintebaserede stoffer over tid. Til disse applikationer giver kabelkapper sammensat med chloreret polyethylen (CPE) eller polychloropren (CR, almindeligvis kendt som neopren) væsentligt bedre kemikalieresistens, samtidig med at den bevarer den nødvendige fleksibilitet til daglig håndtering. Ved indkøb af ladekabler til elektriske køretøjer til flådedepoter eller logistikcentre, anmodning om testdata i henhold til IEC 60811-404 (resistens over for mineralolie) og specificering af de kemiske eksponeringsforhold, der forventes i miljøet, giver producenterne mulighed for at matche kappeforbindelsen til implementeringsvirkeligheden i stedet for at stole på en generisk specifikation.

Brandsikkerhedsklassifikationer og deres indvirkning på kabelvalg til ladeinfrastruktur

Efterhånden som el-opladningsinfrastrukturen udvides til parkeringspladser i flere etager, indkøbscentre, beboelsesbygninger og transitknudepunkter, bliver brandsikkerhedsklassifikationer for kabler et overholdelseskrav snarere end en valgfri opgradering. Den europæiske CPR (Construction Products Regulation) EN 50575-ramme klassificerer kabler fra Aca (højeste brandydelse) ned til Fca, med mellemklasser, herunder Cca, Dca og Eca - hver kræver demonstration af specifik flammespredning, varmeafgivelse, røgproduktion og flammende dråbeegenskaber. For el-opladningskabler installeret som en del af fast bygningsinfrastruktur - såsom forbundne kabler i vægmonterede EVSE-enheder eller kabelstyringssystemer i underjordiske garager - skal den relevante CPR-klasse identificeres baseret på installationsstedet og nationale byggekoder. Kabler, der bruges i Mode 4 DC-ladestationer installeret udendørs på selvstændige søjler, kan falde helt uden for CPR-omfanget, mens det samme kabel, der føres gennem en bygningsstruktur, vil kræve fuld CPR-overensstemmelse. Vi fremstiller flammehæmmende og brandsikre kabelvarianter med dokumenteret CPR-ydelse, der understøtter vores kunders overholdelsesdokumentation på tværs af europæiske markeder.
