Hvorfor standardstrømkabler fejler i VFD-applikationer

Variable Frequency Drive (VFD) kabler fungerer i et elektrisk fjendtligt miljø, som konventionelle strømkabler ikke er designet til at overleve. Når en VFD konverterer vekselstrøm med fast frekvens til output med variabel frekvens, sker det gennem hurtig omskiftning af IGBT'er (Insulated Gate Bipolar Transistors) ved bærefrekvenser, der typisk spænder fra 2 kHz til 16 kHz. Hver koblingsbegivenhed genererer stejle spændingsimpulser med stigningstider så korte som 0,1 til 1 mikrosekund og spidsspændinger, der kan nå 2 til 3 gange den nominelle DC-busspænding på grund af kabelimpedansfejl og reflekterede bølgefænomener. Et standard XLPE- eller PVC-isoleret strømkabel udsat for denne gentagne høje dV/dt-belastning vil opleve accelereret delvis afladningsaktivitet i isoleringen, hvilket fører til for tidligt dielektrisk nedbrud - ofte inden for måneder i stedet for de forventede årtiers levetid. Strømkabel med variabel frekvens med nominel spænding på 6 kV og derunder er specielt konstrueret med forstærkede isoleringssystemer, symmetriske jordlederarrangementer og konstruktion med lav kapacitans til at modstå disse elektriske belastninger gennem deres fulde nominelle levetid.

Reflekteret bølgespænding og hvordan kabellængden forstærker problemet

En af de mest undervurderede risici i VFD-installationer er den reflekterede bølgeeffekt, som bliver mere og mere alvorlig, efterhånden som kablet mellem drevet og motoren bliver længere. Når en hurtigt stigende spændingsimpuls bevæger sig ned ad kablet og støder på motorterminalerne - som har en høj impedans i forhold til kablets overspændingsimpedans - reflekteres en del af impulsen tilbage mod drevet. Overlejringen af ​​de indfaldende og reflekterede bølger kan producere spidsspændinger ved motorterminalerne væsentligt over drevets udgangsspænding. For et 460 V drivsystem er terminalspændinger, der overstiger 1.200 V, ikke ualmindelige ved lange kabeltræk. Den kritiske kabellængde, ved hvilken denne effekt bliver skadelig, afhænger af drevets koblingsstigetid og kablets udbredelseshastighed. Som en generel retningslinje bør kabelføringer over 50-100 meter med hurtigskiftende drev (stigetider under 0,5 µs) behandles som højrisiko uden afbødning. Løsninger omfatter installation af udgangsreaktorer eller dV/dt-filtre ved frekvensomformeren, brug af kabler med højere overspændingsimpedans eller valg af strømkabler til variabel frekvensdrev med jordingsledere arrangeret symmetrisk for at reducere kablets karakteristiske impedansmismatch med motoren.

Symmetrisk jordingslederarrangement: Den strukturelle kerne i VFD-kabeldesign

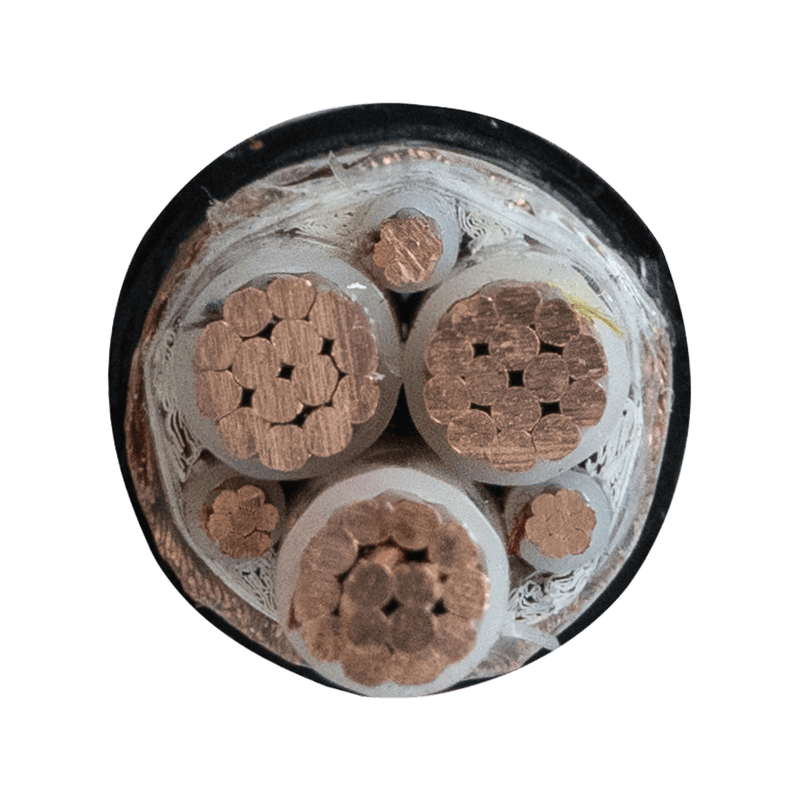

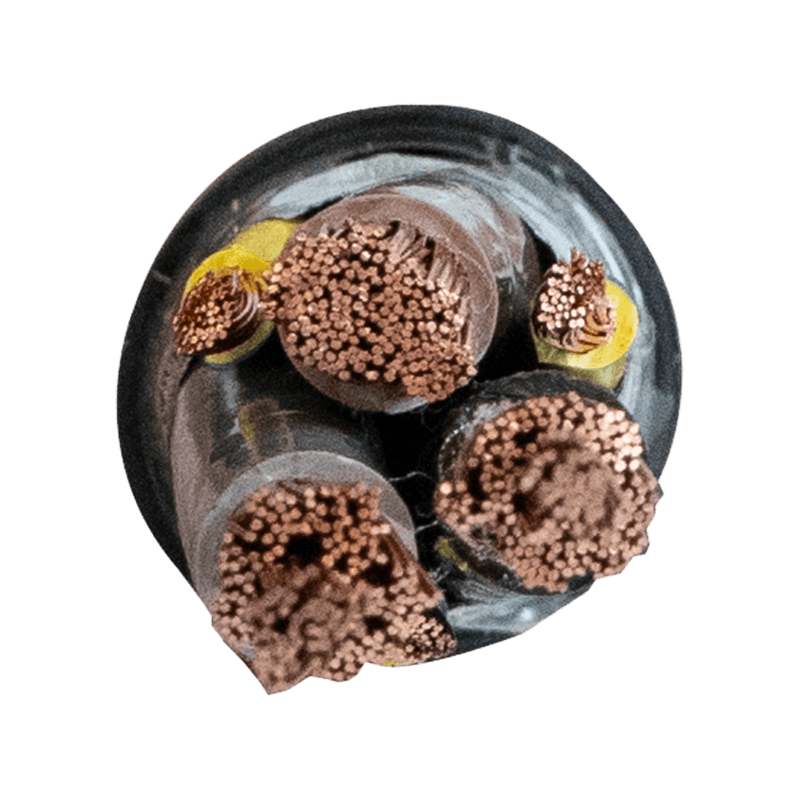

Den definerende strukturelle egenskab ved et specialbygget VFD-kabel (Variable Frequency Drive) - i modsætning til et genbrugt bakkekabel eller standardmotorføder - er det symmetriske arrangement af dets jordingsledere. I stedet for en enkelt jordledning forskudt til den ene side, inkorporerer et ægte VFD-kabel tre symmetrisk placerede jordingsledere (eller en fulddækkende kobbertapeskærm plus tre jordledere), der omgiver de trefasede ledere. Denne geometri tjener to kritiske funktioner. For det første giver den en lav-impedans, højfrekvent returvej for common-mode-strømme, der genereres af VFD'ens omskiftningshandling, og begrænser dem i kablet i stedet for at lade dem strømme gennem motorrammen, lejerne og de tilsluttede mekaniske strukturer. For det andet sikrer symmetrien, at den kapacitive kobling fra hver faseleder til den samlede skærm er ens, hvilket reducerer den netto common-mode strøm, der injiceres i jordsystemet. Hos Zhejiang Huapu Cable Co., Ltd. er vores VFD-kabelkonstruktioner udviklet med denne symmetriske arkitektur som et ikke-omsætteligt designkrav, valideret gennem vores interne laboratorium med udstyr til højfrekvent impedansmåling.

Isolationsspændingsværdier og partiel afladningsydelse ved 6kV og derunder

For Variable Frequency Drive-strømkabler med nominel spænding 6kV og derunder, skal isoleringssystemet evalueres ikke kun ved strømfrekvensen (50/60 Hz), men under de pulsforhold, som VFD'en faktisk genererer. Standarderne IEC 60034-17 og IEC 60034-25 adresserer inverter-forsynet motorviklingsisolering, og deres krav falder direkte ind i kabelisoleringsspecifikationen. Partial discharge (PD) startspænding (PDIV) er nøglemetrikken: den spænding, ved hvilken selvbærende ionisering begynder i hulrum eller forurenende stoffer i isoleringen. For mellemspændings-VFD-kabler i 6kV-klassen er isoleringen typisk tværbundet polyethylen (XLPE) med en vægtykkelse designet til at holde den elektriske belastning et godt stykke under PD-starttærsklen selv under pulsforhold. Typetest i henhold til IEC 60502-2 for 6kV-kabler inkluderer AC-spændingsmodstand ved 3,5 × U0 i 5 minutter og delvis afladningsmåling ved 1,73 × U0, men ansvarlige producenter udfører desuden impulsspændingstests, der simulerer de hurtigt stigende impulser fra VFD-omskiftning - en test, der ikke altid kræves for pålidelighed i basis-standarden, men essentiel pålidelighed i den virkelige verden.

Common-Mode Choke-kompatibilitet og dens implikationer for kabelkapacitans

Mange VFD-installationer inkorporerer common-mode-drosler (også kaldet common-mode-reaktorer) ved drevudgangen for at dæmpe højfrekvent common-mode-støj, før den kommer ind i motorkablet. Effektiviteten af ​​en common-mode choker er direkte koblet til kablets fase-til-jord kapacitans: Et kabel med høj distribueret kapacitans vil delvist omgå chokeren ved høje frekvenser, hvilket reducerer dens dæmpningsydelse. Dette skaber en designspænding - kabelafskærmningen er nødvendig for EMC-overensstemmelse og begrænsning af lejestrøm, men en kraftig kobbertapeafskærmning øger fase-til-skærm-kapacitansen, hvilket forringer chokerydeevnen. Variable Frequency Drive-kabler, der er designet til kompatibilitet med common-mode-filtrering, bruger typisk en flettet skærm eller tre diskrete symmetriske jordledere i stedet for et fulddækkende bånd, hvilket opnår tilstrækkelig skærmningseffektivitet, mens fordelt kapacitans til jord holdes i området 100–300 pF/m. Når der specificeres et VFD-kabel til en installation, der inkluderer common-mode-filtreringshardware, skal kabelproducentens offentliggjorte kapacitansdata pr. længdeenhed krydsreferences med chokerproducentens anbefalede kabelkapacitansgrænser for at sikre, at systemet fungerer som designet.

Lejestrømmekanismer og rollen som kabelafskærmningsjordingspraksis

For tidlig motorlejefejl i VFD-drevne systemer er et veldokumenteret problem, og Variable Frequency Drive (VFD)-kablets afskærmnings- og jordingsarrangement er en primær variabel i, om lejestrømme forårsager skade. Der er tre forskellige lejestrømsmekanismer, hver med forskellige afbødningskrav:

• Kapacitive udladningsstrømme (EDM-strømme): Forårsaget af common-mode spænding, der opbygges på rotorakslen via afvigende kapacitans og afladning gennem lejeoliefilmen. Afbødes af lavimpedans akseljordingsbørster og kabelskærme, der er bundet i begge ender.
• Højfrekvente cirkulerende strømme: Induceret i større motorer (typisk over 100 kW rammestørrelse) af common-mode flux i motorrammen. Kræv isolerede lejer uden drivende ud over korrekt kabelafskærmning.
• Common-mode jordstrømme: Flow gennem motorrammen til jorden via den lavest mulige impedansvej. En 360° lavimpedans skærmafslutning ved både drev- og motorender - opnået med korrekte EMC-kabelforskruninger i stedet for pigtailforbindelser - er afgørende for at holde disse strømme begrænset til kabelskærmen i stedet for motorstrukturer.

Kablets skærmtermineringsmetode har lige så stor betydning som skærmens dækning og ledningsevne. En pigtail jordforbindelse - hvor skjoldet er foldet tilbage og snoet til en ledning - introducerer betydelig induktans ved høje frekvenser, hvilket effektivt negerer skjoldets effektivitet over et par hundrede kilohertz. EMC-kabelforskruninger, der kommer i periferisk kontakt med skærmfletningen eller tapen, er den korrekte termineringsmetode for VFD-kabelinstallationer, hvor begrænsning af lejestrøm er en prioritet.

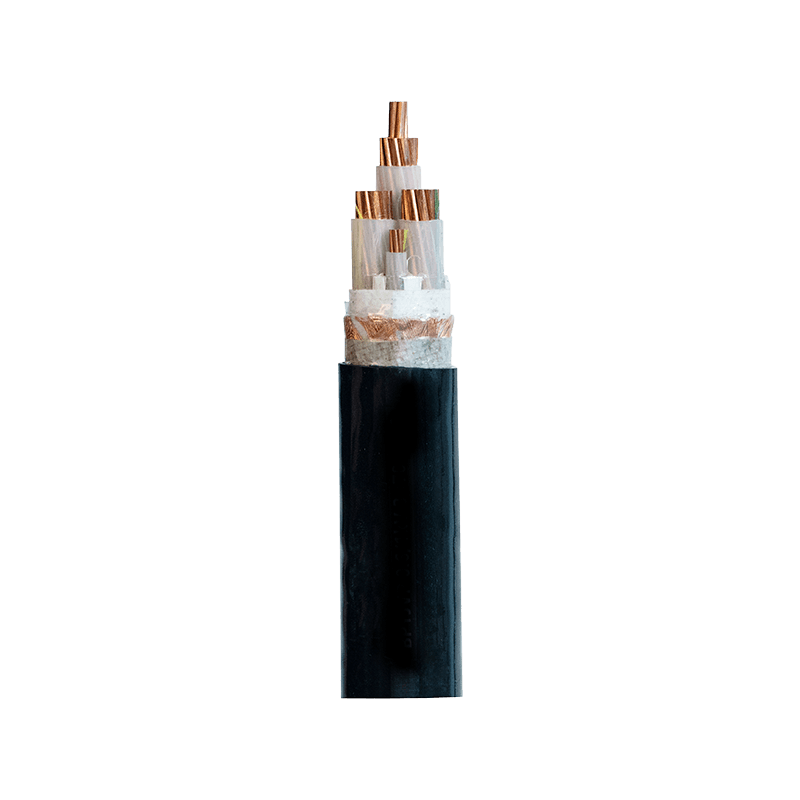

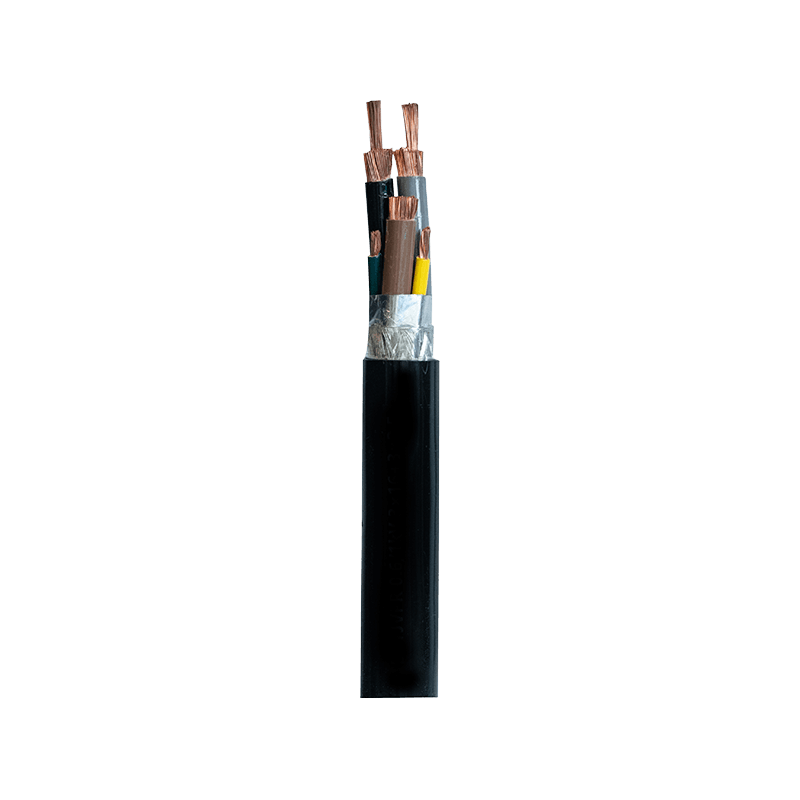

Sammenligning af VFD-kabelkonstruktionstyper efter anvendelsesegnethed

Ikke alle kabler til variabel frekvensomformer er konstrueret identisk, og den rigtige konstruktion afhænger af de specifikke applikationsparametre, herunder spændingsklasse, kabellængde, installationsmiljø og EMC-krav. Følgende tabel skitserer de primære konstruktionstyper og deres passende anvendelsestilfælde:

Termisk derating i VFD-fed kabler: Hvorfor standard ampacitetstabeller ikke gælder direkte

Standardkabelampacitetstabeller, som offentliggjort i IEC 60364-5-52 eller NEC 310, er beregnet for sinusformet strøm ved 50 eller 60 Hz. Variable Frequency Drive-udgangsstrøm indeholder betydeligt harmonisk indhold - især ulige overtoner (5., 7., 11., 13.) plus den højfrekvente switch-ripple - som øger kablets RMS-strøm for den samme grundfrekvensbelastningsstrøm og genererer yderligere tab på grund af skin-effekt og nærhedseffekt. Ved VFD-bærefrekvenser på 4-8 kHz er huddybden i en kobberleder kun 0,7-1,0 mm, hvilket betyder, at i ledere med større tværsnit (50 mm² og derover), er det kun det ydre ringformede område af lederen, der effektivt bærer højfrekvent strøm. Denne AC-modstandsstigning ved høje frekvenser kan tilføje 5-20% til lederens effektive tab sammenlignet med DC- eller strømfrekvensdrift, hvilket kræver en tilsvarende derating af kablets kontinuerlige strømkapacitet. For strømkabler med variabelt frekvensdrev med en mærkespænding på 6 kV og derunder, der fungerer ved den øvre ende af deres mærkestrøm, er det at konsultere kabelproducentens harmoniske nedsættelseskurver - i stedet for at anvende standardinstallationstabeller - den teknisk korrekte tilgang til at sikre, at kablet fungerer inden for dets termiske designgrænser.

EMC-overensstemmelseskrav til VFD-installationer og kablets rolle i opfyldelsen af ​​dem

I industrielle og kommercielle installationer er VFD-systemer underlagt bestemmelser om elektromagnetisk kompatibilitet (EMC), der begrænser de ledende og udstrålede emissioner, som drivsystemet kan injicere i elnettet og det omgivende miljø. I Europa definerer IEC 61800-3-standarden de gældende emissions- og immunitetsgrænser for drivsystemer med variabel hastighed, med forskellige kategorier afhængigt af, om installationen er i et første miljø (offentligt lavspændingsnetværk) eller et andet miljø (industrielt). Variable Frequency Drive (VFD)-kablet mellem drevets udgang og motoren er et kritisk element for at opnå overensstemmelse, fordi det er den primære leder af højfrekvente common-mode-strømme, som ellers ville udstråle eller lede tilbage til forsyningen. Et korrekt afskærmet VFD-kabel med 360° skærmafslutninger i begge ender, kombineret med et EMC-klassificeret drevkabinet og inputfilter, kan reducere ledende emissioner med 20–40 dB sammenlignet med en uskærmet kabelinstallation. Tredjeparts EMC-testrapporter om det komplette drev-kabel-motor-system er det mest pålidelige grundlag for at forudsige overholdelse, da simulerede eller beregnede resultater ofte undervurderer bidraget fra kabelføring og termineringskvalitet. Bakket op af ISO 9001-certificering og vores omfattende interne testlaboratorium leverer Zhejiang Huapu Cable Co., Ltd. testdata for afskærmningseffektivitet for vores VFD-kabelserie for at understøtte kundernes EMC-dokumentation på systemniveau.

Installationspraksis, der afgør, om et VFD-kabel fungerer som specificeret

Selv et korrekt specificeret variabelt frekvensdrev-strømkabel vil underpræstere, hvis installationspraksis kompromitterer dets designhensigt. Flere feltinstallationsfaktorer har en stor indflydelse på VFD-kabelsystemets ydeevne:

• Adskillelse fra signal- og styrekabler: VFD-udgangskabler skal føres i dedikerede rør eller kabelbakker, fysisk adskilt fra lavspændingssignalkabler med mindst 200–300 mm. Hvor krydsninger er uundgåelige, bør de laves i 90° vinkler for at minimere kapacitiv kobling.
• Minimering af kabellængde: Hver unødvendig meter kabel mellem drev og motor øger den reflekterede bølgeamplitude ved motorterminalerne og den samlede common-mode strømstørrelse. Drevplacering bør optimeres under designfasen for at minimere kabelføringer, især for 6kV mellemspændings-VFD-systemer, hvor kabelomkostninger og konsekvenserne af reflekteret bølgeoverspænding begge er væsentligt højere.
• Afskærm kontinuitet gennem samledåser: Hvis en samledåse er uundgåelig midtvejs, skal kabelskærmen fortsættes igennem den med en 360° bundet forbindelse, ikke afbrydes og tilsluttes igen via en klemrække. Ethvert brud i skjoldkontinuitet skaber et højimpedanspunkt for højfrekvente strømme, der vil udstråle fra brudpunktet.
• Overholdelse af bøjningsradius: VFD-kabler med kraftig afskærmning og armering har specificerede minimum bøjningsradier, der, hvis de overtrædes under installationen, kan beskadige skærmens kontinuitet eller skabe lokale isolationsspændingspunkter. For skærmede og pansrede 6kV VFD-kabler er minimum bøjningsradier på 12-15 gange den samlede kabeldiameter typiske; disse skal bekræftes fra producentens datablad før installation i trange rum eller kabelbakker med snævre bøjninger.
• Jording i begge ender vs. enkeltpunktsjording: VFD-kabler skal jordes ved både drevkabinettet og motorrammen - i modsætning til signalkabler, som ofte kun er jordet i den ene ende for at undgå jordsløjfer. De højfrekvente common-mode strømme, som skjoldet skal bære, kræver en returvej i begge ender; enkelt-ende jording efterlader skærmen kun effektiv til lavfrekvent elektrostatisk afskærmning, ikke for den HF-støjstyring, som VFD-applikationer kræver.

Som en national højteknologisk virksomhed med OHSAS 18001- og ISO 14001-certificeringer understøtter Zhejiang Huapu Cable Co., Ltd. kunder ikke kun med kompatible Variable Frequency Drive-kabelprodukter, men med applikationsteknisk vejledning for at sikre, at installationspraksis bevarer den ydeevne, vores kabler er designet til at levere.
