Nøgle takeaway: Klasse 5-ledere, defineret af IEC 60228, er fintrådede fleksible ledere, der bruges i forlængerledninger, kontrolpaneler og industrielle applikationer. Denne vejledning dækker de tekniske specifikationer, sammenligning med klasse 2, og hvordan du vælger den rigtige leder til dit projekt.

I en verden af ​​elektroteknik og kabelfremstilling er "fleksibilitet" ikke kun et fysisk træk - det er en strengt defineret teknisk kategori. Hvis du nogensinde har håndteret et stift strømkabel i forhold til en smidig kontrolledning, der er nem at bøje, har du oplevet forskellen mellem lederklasser på egen hånd.

De fleste af disse specifikationer er underlagt den internationale standard IEC 60228 . Denne guide tager et dybt dyk ned i Klasse 5 ledere — industristandarden for fleksible applikationer — der dækker konstruktionskrav, elektriske grænser og anvendelsessager i den virkelige verden.

Forståelse af IEC 60228 Conductor Klasseification Framework

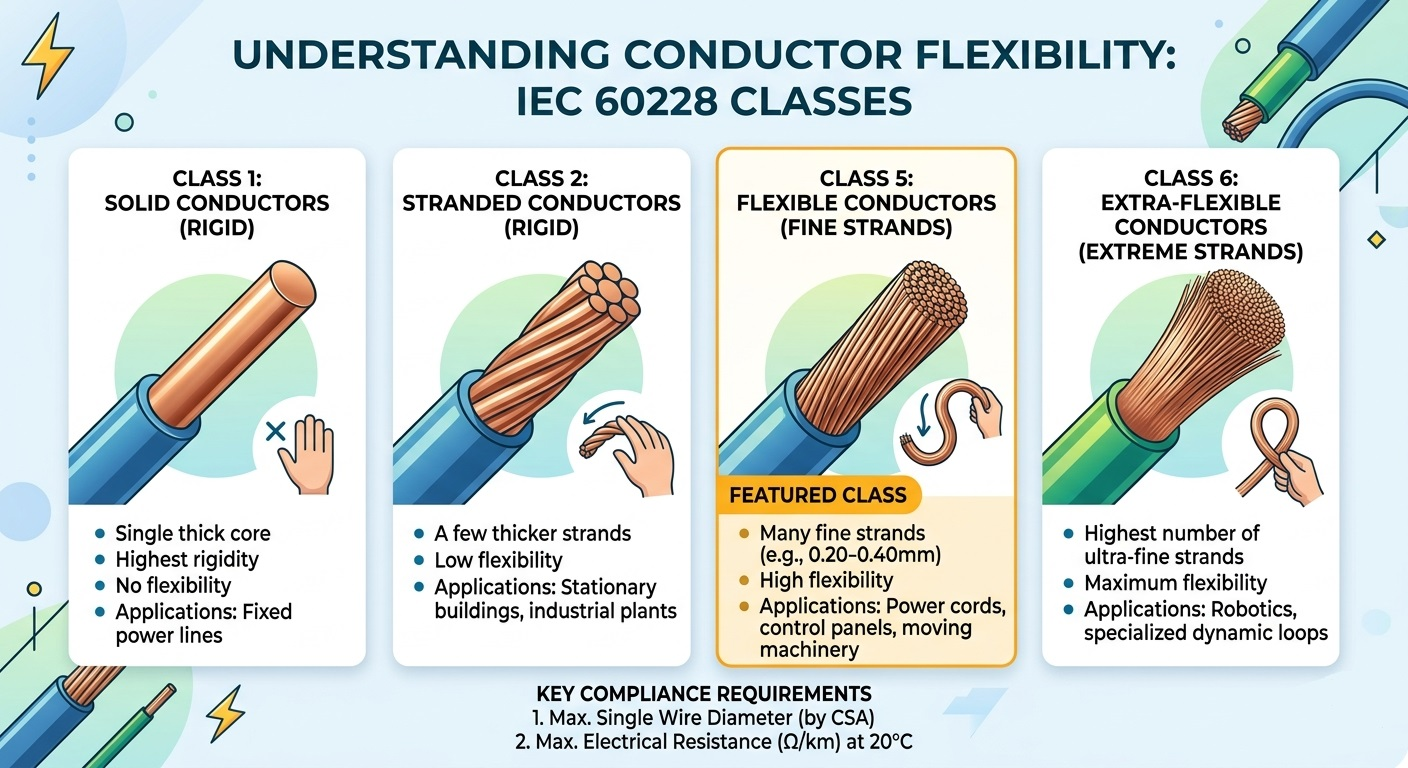

IEC 60228 (og dens britiske ækvivalent BS EN 60228) klassificerer ledere i fire hovedklasser baseret på konstruktion og fleksibilitet. At forstå, hvor klasse 5 befinder sig i dette hierarki er afgørende for korrekt produktvalg:

Hvad gør en dirigent til "klasse 5"? Tekniske specifikationer

En klasse 5-leder består af flere fine kobbertråde, der er snoet sammen for at opnå fleksibilitet. I modsætning til gængse antagelser gør IEC 60228 det ikke strengt foreskrive det samlede antal tråde. I stedet forpligter standarden overholdelse af to primære metrics:

1. Maksimal diameter af individuelle ledninger

For at sikre, at lederen forbliver ægte fleksibel, sætter IEC 60228 en streng øvre grænse for diameteren af hver enkelt streng. Tyndere tråde bøjes lettere, hvilket reducerer metaltræthed over gentagne bøjningscyklusser. Repræsentative eksempler fra standarden omfatter:

• 75 mm² leder → maksimal individuel ledningsdiameter: 0,21 mm
• 5 mm² leder → maksimal individuel ledningsdiameter: 0,26 mm
• 10 mm² leder → maksimal individuel ledningsdiameter: 0,41 mm
• 35 mm² leder → maksimal individuel ledningsdiameter: 0,41 mm

2. Maksimal elektrisk modstand ved 20°C

Elektrisk modstand er det definerende ydelseskriterium. Den samlede modstand af den færdige klasse 5-leder må ikke overstige de værdier, der er specificeret i IEC 60228-modstandstabellerne, målt ved 20°C. Denne regel giver producenterne mulighed for designfleksibilitet: Hvis en producent bruger 0,20 mm ledninger i stedet for 0,21 mm maksimum, er det acceptabelt - forudsat at den færdige leder stadig opfylder modstandsgrænsen.

Denne to-parametre tilgang (tråddiameter modstand) sikrer klasse 5 ledere er både fysisk fleksible og elektrisk effektive, uden at overspecificere fremstillingsprocessen.

Klasse 5 vs. Klasse 2-dirigenter: Kerneforskelle

Elektriske ingeniører står ofte over for valget mellem klasse 2 og klasse 5 ledere. Beslutningen afhænger af, om kablet skal være i en fast installation eller en mobil/fleksibel applikation. Her er en direkte sammenligning:

Nøgleanvendelser af IEC 60228 klasse 5 ledere

Fordi klasse 5-ledere kan modstå moderate vibrationer og gentagne bøjninger uden at bryde, er de specificeret på tværs af en lang række industrier:

• Fleksible ledninger og forlængerledninger: Husholdningsapparater, elværktøj og bærbart udstyr, hvor kabler skal vikles op, rulles ud og omplaceres regelmæssigt.
• Industrielle kontrolpaneler: Tæt føring rundt om hjørner og gennem kabelkanaler kræver den bøjningsradius, der kun kan opnås med fintrådede ledere.
• Ledningsnet til biler: Kontinuerlige motorvibrationer og temperaturcyklusser kræver ledere, der modstår metaltræthed i løbet af køretøjets levetid.
• Marine- og offshoreinstallationer: Konstant bevægelse fra bølger, kombineret med begrænsede rum, gør klasse 5 til det foretrukne valg til strømfordeling ombord.
• Robotik og automatisering: Leddede robotarme kræver kabler, der bøjer tusindvis af gange om dagen uden fejl — Klasse 5 imødekommer denne udfordring for moderat-flex applikationer (Klasse 6 for høj-flex).

Hvorfor specificering af IEC 60228 Klasse 5 betyder noget for dit projekt

At vælge et kabel, der markedsføres som "fleksibelt" uden at referere til en anerkendt standard, såsom IEC 60228 Klasse 5, introducerer en betydelig risiko. Overholdelse af denne standard giver tre konkrete garantier:

• Sikkerhed: Modstandsgrænser sikrer, at lederen ikke overophedes under mærkestrøm, hvilket forhindrer nedbrydning af isolering og potentielle brandfarer.
• Kompatibilitet: Standardiserede maksimale ledningsdiametre sikrer, at lederen passer korrekt ind i standardsko, rør og klemrækker uden at kræve modifikationer.
• Levetid: Fintrådning forhindrer metaltræthed under gentagen bøjning, hvilket forlænger kablets levetid betydeligt sammenlignet med ikke-kompatible alternativer.

Når man køber kabler internationalt, forenkler IEC 60228-certificeringen også regulatorisk godkendelse, da standarden er vedtaget eller anerkendt i EU (BS EN 60228), Australien (AS/NZS 1125) og mange andre markeder.

Ofte stillede spørgsmål om klasse 5-dirigenter

Er klasse 5 det samme som fleksibelt kabel?

Ikke ligefrem. "Fleksibelt kabel" er et bredt kommercielt udtryk. Klasse 5 er en specifik IEC 60228 lederklassificering med målbare tekniske krav. Et kabel kan markedsføres som fleksibelt uden at opfylde Klasse 5-specifikationerne.

Kan klasse 5-ledere bruges udendørs?

Klasse 5 refererer kun til lederkonstruktionen, ikke den samlede kabelklassificering. Om et kabel er egnet til udendørs brug afhænger af isolerings- og kappematerialerne (f.eks. UV-bestandig PVC, XLPE). Kontroller altid den komplette kabelspecifikation, ikke kun lederklassen.

Hvad er forskellen mellem klasse 5 og klasse 6?

Begge er fleksible dirigentklasser. Klasse 6 bruger endnu finere tråde, hvilket resulterer i større fleksibilitet og en mindre bøjningsradius. Klasse 6 er specificeret til meget dynamiske applikationer såsom kontinuerlig bøjning i trækkæder, mens klasse 5 dækker scenarier med moderat flex.
