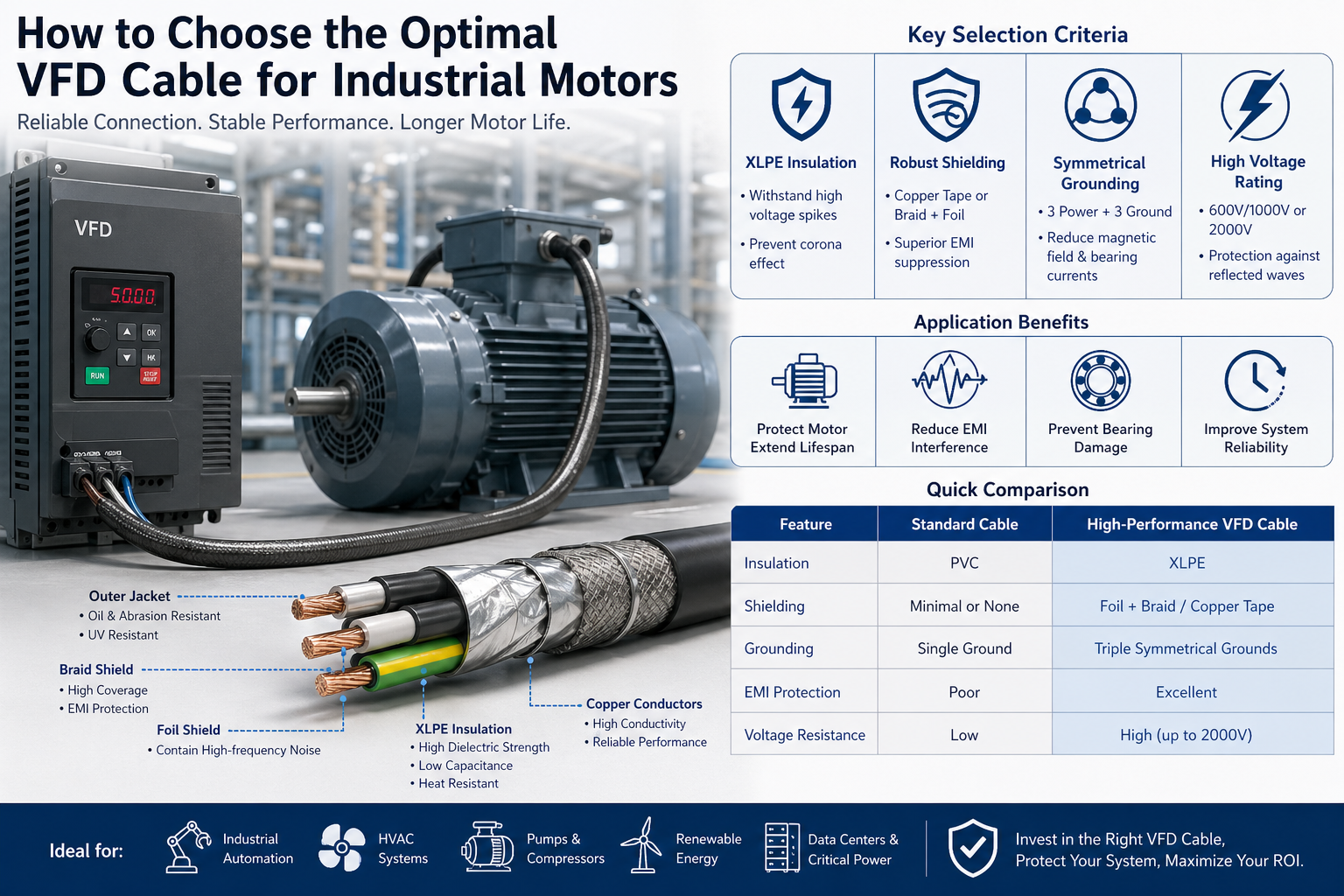

Sådan vælger du det optimale VFD-kabel til industrimotorer

I moderne industrielle systemer repræsenterer forbindelsen mellem en Variable Frequency Drive (VFD) og en elektrisk motor et af de mest elektrisk aggressive miljøer. Høje koblingsfrekvenser, spændingsspidser og elektromagnetisk interferens (EMI) belaster kabler ekstremt.

At vælge et upassende kabel er ikke kun en mindre designfejl – det kan resultere i:

• For tidlig motorisolationsfejl
• Lejeskader forårsaget af vildfarne strømme
• Øget elektromagnetisk interferens (EMI)
• Uplanlagt nedetid og vedligeholdelsesomkostninger

Et korrekt konstrueret VFD-kabel er derfor afgørende for systemets pålidelighed, sikkerhed og langsigtede ydeevne.

1. Forståelse af VFD-driftsmiljøet

I modsætning til traditionelle strømforsyninger bruger VFD'er Pulse Width Modulation (PWM) til at styre motorhastigheden. Dette skaber en ikke-sinusformet bølgeform med:

• Høj dv/dt (spændingsændringshastighed)
• Reflekteret bølgeoverspænding (især ved lange kabeltræk)
• Common-mode spænding og cirkulerende strømme

Hvorfor standardkabler fejler

Generelle kabler såsom THHN eller almindelige PVC-isolerede ledninger er ikke designet til disse forhold. Over tid kan de opleve:

• Nedbrydning af isolering på grund af coronaudledning
• Overdreven varmeopbygning
• EMI-lækage påvirker nærliggende instrumentering

Resultat: Reduceret motorlevetid og ustabil systemydelse.

2. Nøglevalgskriterier for VFD-kabler

A. Isoleringstype: XLPE for højfrekvent stabilitet

Isoleringssystemet er den første forsvarslinje mod elektrisk stress.

Anbefalet: Tværbundet polyethylen (XLPE)

Tekniske fordele:

• Høj dielektrisk styrke til at modstå spændingsspidser
• Lavt dielektrisk tab og kapacitans
• Overlegen termisk vurdering (typisk 90°C–125°C)
• Stærk modstand mod coronaudladning

Sammenlignet med PVC forbedrer XLPE isoleringens levetid betydeligt i højfrekvente miljøer.

B. Avanceret afskærmning til EMI-kontrol

EMI-undertrykkelse er et af de mest kritiske krav i VFD-applikationer.

Uden ordentlig afskærmning kan elektromagnetisk støj:

• Interferere med PLC'er, sensorer og kommunikationssystemer
• Forårsage falske signaler og driftsfejl
• Øg overholdelsesrisici i regulerede miljøer

Anbefalede afskærmningsstrukturer:

• Kobbertapeskjold

• Fremragende til at indeholde højfrekvent støj
• Giver lav impedans jordingsvej
  • Foliefletskjold
• Dækning ≥85 %
• Kombinerer fleksibilitet med høj afskærmningseffektivitet

Nøglefunktion:

Det sikrer et veldesignet skjold Common-mode strømme vender tilbage gennem kablet i stedet for at beskadige motorlejer.

C. Symmetrisk jordingsdesign

Kabelgeometri påvirker direkte den elektriske ydeevne.

Bedste praksis-konfiguration:

• 3 fase ledere
• 3 symmetrisk placerede jordledere

Ydelsesfordele:

• Reducerer emission af elektromagnetiske felter
• Balancerer jordstrømfordeling
• Minimerer akselspænding og lejestrømme

Dette design er især vigtigt i mellemstore og høje hestekræfter motorer .

D. Spændingsklassificering og reflekteret bølgebeskyttelse

På grund af reflekterede bølgefænomener kan spændingsspidser ved motorterminalerne nå 2-3 gange den nominelle spænding .

Anbefalede bedømmelser:

• 600V / 1000V til standard industrisystemer
• 2000V til:

• Lange kabelføringer
• Højskiftende frekvensomformere
• Kritiske applikationer

Ingeniørindsigt:
Højere spændingsklassificerede isoleringssystemer giver en sikkerhedsmargin, der væsentligt reducerer risikoen for fejl.

3. Kabeldimensionering og installationsovervejelser

Ampacity og Thermal Management

Korrekt lederstørrelse skal tages i betragtning:

• Motor fuldbelastningsforstærkere (FLA)
• Omgivelsestemperatur
• Installationsmetode (bakke, rør, åben luft)
• Kabelgruppering og deratingfaktorer

Forkert dimensionering kan føre til overophedning og reduceret kabellevetid.

Fleksibilitet og mekanisk ydeevne

I dynamiske miljøer, såsom:

• Robotik
• Automatiserede produktionslinjer
• Flytte maskiner

Brug high-flex VFD-kabler designet til kontinuerlig bevægelse og bøjningscyklusser.

Miljømodstand

Industrielle miljøer kan være barske og uforudsigelige.

Anbefalet jakkemateriale:

• TPE (termoplastisk elastomer):

• Fremragende olie-, slid- og kemikaliebestandighed
• Ideel til industrielle og barske miljøer
  • Specialiseret PVC:
• Omkostningseffektiv
• Velegnet til generelle industrielle applikationer

Yderligere beskyttelsesfaktorer:

• UV-modstand (udendørs installationer)
• Beskyttelse mod fugt og vandindtrængning
• Modstandsdygtighed over for kølemidler og industrikemikalier

4. Overholdelse og standarder (kritisk for globale projekter)

Når du vælger VFD-kabler til internationale projekter, er overholdelse afgørende.

Fælles standarder at overveje:

• UL (Nordamerika)
• IEC / EN standarder (Europa)
• RoHS og REACH (miljøoverholdelse)

Valg af kompatible kabler sikrer:

• Nemmere projektgodkendelser
• Reducerede juridiske og operationelle risici
• Kompatibilitet med globale markeder

5. Hurtig sammenligning: Standardkabel vs VFD-kabel

Feature	Standard kabel	Højtydende VFD-kabel
Isolering	PVC	XLPE
Afskærmning	Minimal/Ingen	Foliefletning / Kobbertape
Jordforbindelse	Single	Symmetrisk Multi-Ground
EMI kontrol	Dårlig	Fremragende
Spændingsmodstand	Lav	Høj (op til 2000V)

6. Applikationsscenarier

Højtydende VFD-kabler er meget udbredt i:

• Industrielle automationssystemer
• HVAC-systemer med drev med variabel hastighed
• Pumpe- og kompressoranlæg
• Datacentre og kritiske strømsystemer
• Vedvarende energisystemer (vind, sol)

Hvert af disse miljøer kræver stabil, støjsvag og høj pålidelig kraftoverførsel .

7. Konklusion: En strategisk investering, ikke bare en komponent

At vælge det rigtige VFD-kabel er ikke blot en teknisk specifikationsbeslutning – det er en langsigtet investering i systemets pålidelighed.

Mens højtydende VFD-kabler kan have en højere startpris, leverer de:

• Reduceret vedligeholdelse og nedetid
• Forlænget levetid for motor og udstyr
• Forbedret elektromagnetisk kompatibilitet (EMC)
• Lavere samlede ejeromkostninger (TCO)

Endelig indsigt:
Et velvalgt VFD-kabel fungerer som en beskyttende barriere mellem dit drev og motor, der sikrer effektiv, stabil og interferensfri drift gennem hele systemets livscyklus.
