Kabelnavnelogik: Analyse af globale regionale forskelle og afkodning af almindelige identifikationssystemer

Når du vælger eller designer kabler, har du nogensinde følt dig forvirret over bogstavkombinationer som "YJV", "NA2XY" og "THHN"? Disse koder er ikke tilfældige; de er centrale "tekniske identitetskort", der indkapsler ledermaterialet, isoleringsstrukturen, kappens ydeevne og endda anvendelsesscenariet. Globalt er der på grund af forskelle i teknologiske traditioner, standardsystemer og tekniske behov opstået forskellige unikke navngivningsregler. Forståelse af disse "tekniske dialekter" er afgørende for at sikre nøjagtigt kabelvalg og opnå international teknisk tilpasning i ingeniørprojekter.

1. Internationalt almindeligt navngivningssystem: Scenariebaseret og professionelt "teknisk sprog"

1.1 Kinesisk system (GB-standard): streng hierarkisk "engineering logikmetode"

Kinesiske kabelmodeller følger strengt den hierarkiske kodningsregel om "leder - isolering - indre kappe - panser - ydre kappe", som er logisk klar, nem for ingeniører at fortolke hurtigt og perfekt tilpasset storskala elnet og byggeprojekter.

Typisk afkodningseksempel: YJV22-0,6/1kV

• YJ: Tværbundet polyethylen (XLPE) isolering (Y repræsenterer XLPE, J er ofte forbundet med isoleringsmaterialer)
• V: Polyvinylchlorid (PVC) kappe
• 22: Den første "2" angiver dobbelt ståltapepanser, den anden "2" angiver PVC-ydre kappe
• Kobberledere udelades normalt, mens aluminiumsledere er markeret med "L" (f.eks. YJLV22)

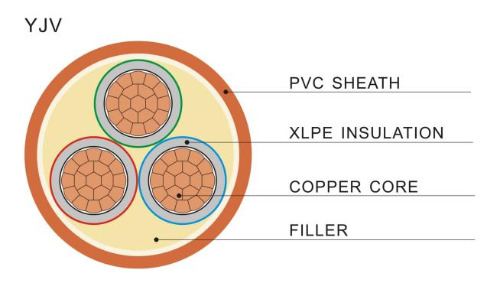

Billedet ovenfor viser tydeligt den typiske tværsnitsstruktur af YJV-seriens kabel: kobberleder, XLPE-isolering, fyldstof, PVC-kappe og panserlag.

1.2 Europæisk system (IEC/VDE): Kortfattet og effektiv "Material Abbreviation Method"

Europæiske lande foretrækker at bruge direkte forkortelser af kernematerialer med kortfattede koder og lægger vægt på problemfri integration med EU's CPR-regler.

Typisk afkodningseksempel: NA2XY

• N: Kabel i overensstemmelse med standarden (Norm)
• A: Aluminiumsleder
• 2X: Tværbundet polyethylen (XLPE) isolering (2X er en specifik identifikator for XLPE)
• Y: Polyvinylchlorid (PVC) kappe Et andet almindeligt eksempel er "H07V-K": H repræsenterer den harmoniserede standard, 07 er spændingen på 450/750V, V er PVC-isolering, og K er til fleksibel lederfiksering.

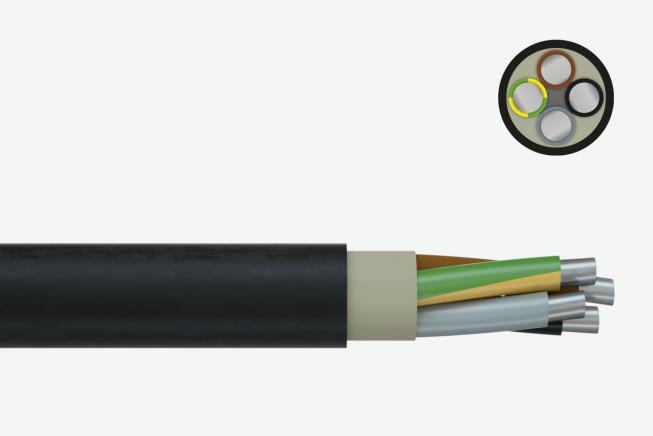

Billedet ovenfor viser et tværsnit og et strukturelt diagram af NA2XY-kablet, en klassisk kombination af aluminiumkerne XLPE-isolering PVC-kappe.

1.3 US System (UL/NEC): Ydelsesfokuseret "funktionel certificeringsmetode"

Amerikansk navngivning er mere som et "sikkerhedsmærke", der direkte afspejler nøgleindikatorer som varmemodstand og brandmodstand, der tjener de strenge NEC-regler og forsikringsansvarssystem.

Typisk afkodningseksempel: THHN

• T: Termoplastisk isolering (normalt PVC-baseret)
• HH: Høj varmebestandighed (90 ℃)
• N: Nylonskede

Derudover er brandmodstandsvurderinger (såsom CM, CMR, CMP) også angivet, hvilket understreger markedsadgang og brandsikkerhed.

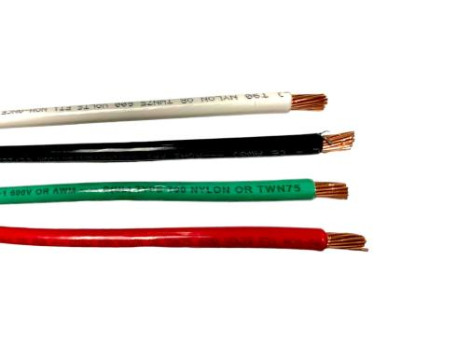

Billedet ovenfor viser den typiske mærkningsmetode og farvekodning af THHN-ledninger, hvilket letter hurtig identifikation på stedet.

1.4 Mellemøsten og Sydøstasien: Praksisområder for "hybrid anvendelse" af internationale standarder

Projekter i Mellemøsten (såsom Saudi-Arabien og Irak) kræver ofte dobbelt overholdelse af IEC og BS/VDE og har yderligere strenge krav til flammehæmning og høj temperaturbestandighed; Sydøstasien (såsom Singapore og Vietnam) bruger IEC som en blueprint (CP5, TCVN, etc.), og high-end projekter specificerer ofte direkte IEC/BS, især med vægt på de lave røg- og halogenfrie egenskaber ved LSZH.

2. Grundlæggende forskelle: Præcis tilpasning til regionale scenarier og standarder

Kinesisk system: Tjener den tekniske rytme af "hurtigt design standardiseret indkøb" med klare hierarkiske niveauer og nem batchstyring.

• Europæisk system: Med rod i et forenet marked og lovgivningsmæssig tilpasning, forfølger minimalistisk kodning.
• US System: Udspringer fra kommerciel forsikring og juridisk kultur, med vægt på "certificerbar ydeevne."
• Mellemøsten/Sydøstasien: Et standardkonvergensfelt under den internationale EPC-model (Engineering, Procurement, and Construction), der kræver, at produkter er "multi-standardiserede".

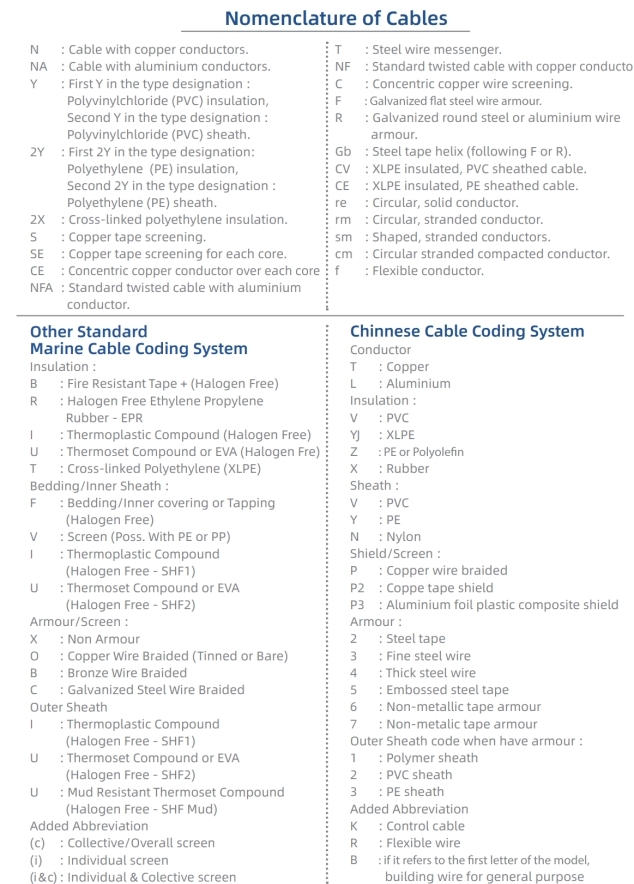

Generel kabelkodning Hurtig referencetabel:

3. Undgå fejl i kabelvalg: Huapu-kabler giver præcis matchning

At forstå navnekonventionen er kun det første skridt. Endnu vigtigere, det handler om at matche kablet til dit projekts spænding, installationsmiljø, brandsikkerhedskrav, budget og andre faktorer. Vi anbefaler at prioritere produkter, der har bestået fuldstændig typetest og tredjepartscertificering.

Vi dækker hele sortimentet af kabler, inklusive blottede ledninger, strømkabler , kontrolkabler og specialkabler. Uanset om det er YJV-seriens strømkabler, KVV-kontrolkabler, WDZ-YJY-røgfattige halogenfrie kabler, ZR-YJV flammehæmmende kabler eller kundetilpassede produkter tilpasset forskellige lederformer (runde, blæserformede, korrugerede), kan vi præcist matche behovene i forskellige scenarier og kommunikation såsom byggeri, industri.

Ikke flere bekymringer om kabelvalg til dine projekter! Huapu Cables hjælper dig med at finde det perfekte match! Klik på linket nedenfor for at få en tilpasset valgløsning og lad professionelle kabler beskytte dine projekter.
