Teknisk specifikation: Strømkabellederformer - En omfattende guide til runde, komprimerede (sektor) og profilerede (trapezformede) ledere

I strømteknik og kabelvalg er lederformen en kritisk faktor, der påvirker kabelydelse, strukturelle dimensioner og projektomkostninger. Forskellige lederstrukturer udviser betydelige variationer i fyldningsfaktor, ydre diameter, materialeudnyttelse og installationsmetoder.

Almindelige lederformer i nuværende teknik omfatter Runde dirigenter , Komprimeret (sektor / Flise -formet ) Ledere , og Profilerede (trapezformede) ledere . Dette dokument analyserer systematisk disse strukturer for at give en klar reference for designere og indkøbspersonale.

jeg. Hvorfor differentiere dirigentformer?

Mens ledere primært skal opfylde krav til tværsnitsareal og modstand, kræver praktisk konstruktion mere:

• Strukturelle huller : I flerlederkabler påvirker mellemrum mellem lederne den overordnede struktur.
• Udvendig diameter : Lederstrukturen påvirker direkte kablets samlede diameter.
• Installationseffektivitet : Yderdiameter bestemmer den nødvendige lægningsplads, ledningsstørrelse og konstruktionsbesvær.
• Design optimering : Valg af den rigtige form er en nøglemetode til at optimere kabelkonstruktionsdesign.
• Materiale effektivitet : For mellemstore til store tværsnit er lederformen ofte vigtigere end blot at tilføje materiale.

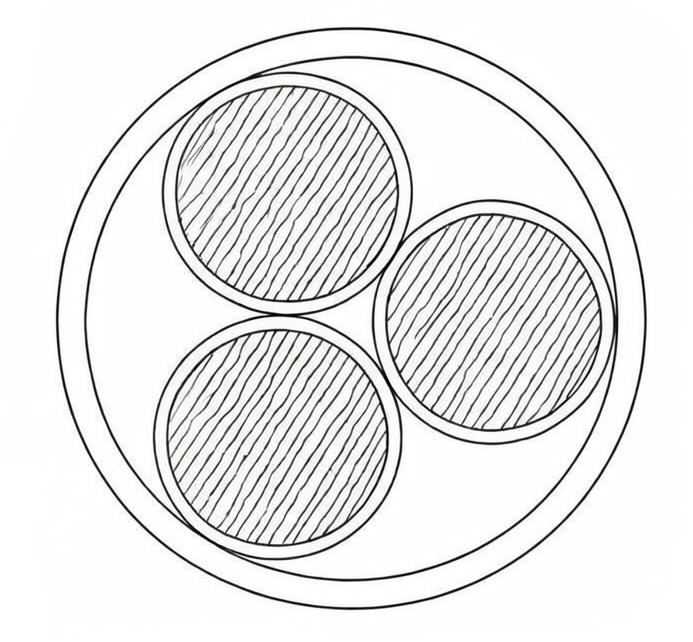

II. Runde dirigenter

1. Konstruktion:

Den mest almindelige form, bestående af trådede runde kobber- eller aluminiumtråde, fås i standardtrådede eller komprimerede runde strukturer.

2. Fordele :

• Moden fremstillingsproces med den længste anvendelseshistorie.
• Fremragende fleksibilitet, der letter bøjning og installation.
• Høj kompatibilitet med standard kabelterminaler.
• Alsidig til forskellige kabeltyper.

3. Begrænsninger:

Naturlige mellemrum mellem runde ledninger resulterer i en lavere fyldningsfaktor, hvilket fører til mindre pladseffektivitet og større ydre diametre i multi-core designs.

4. Ansøgninger:

Lille til stort tværsnit strømkabler , bygningsledninger, kontrol-/instrumentkabler og højfleksibilitetsapplikationer.

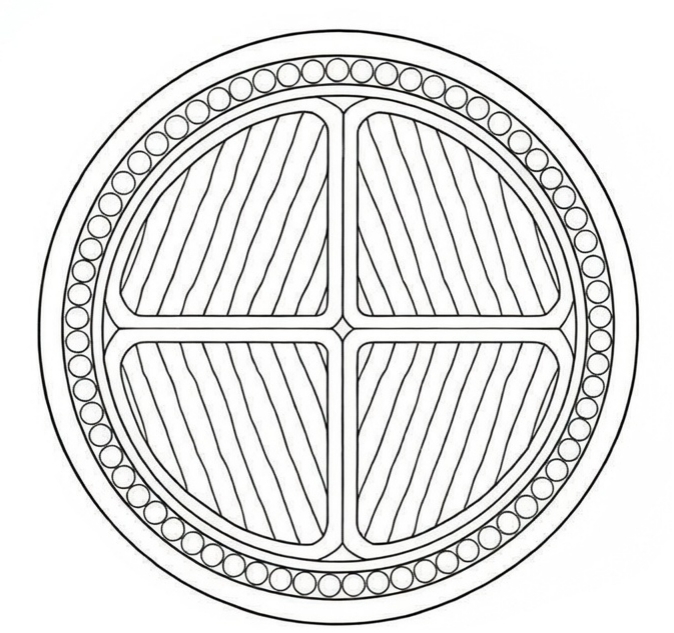

III. Komprimeret (sektor / Tile-shaped) Conductors

1. Definition:

Ledere dannet ved at presse ledninger i ikke-cirkulære tværsnit for at øge fyldningsfaktoren; almindeligvis ses som sektor- eller fliselignende former.

2. Fordele:

• Betydelig højere lederfyldningsfaktor.
• Reducerer effektivt den samlede ydre kabeldiameter.
• Reducerer det nødvendige volumen af ​​isolerings- og kappematerialer.
• Forbedrer kompaktheden af ​​multi-core kabelstrukturer.

Resultat: Under samme tværsnit er disse mere kompakte end runde ledere.

3. Ansøgningsnoter:

På grund af den ikke-cirkulære sektion kræves der specifikke klemmer eller endeformning under afslutningen.

4. Ansøgninger:

Lavspændings flerlederkabler, distributionsstamledninger, kabler med tværsnit på 35 mm² og derover og kommunale elprojekter.

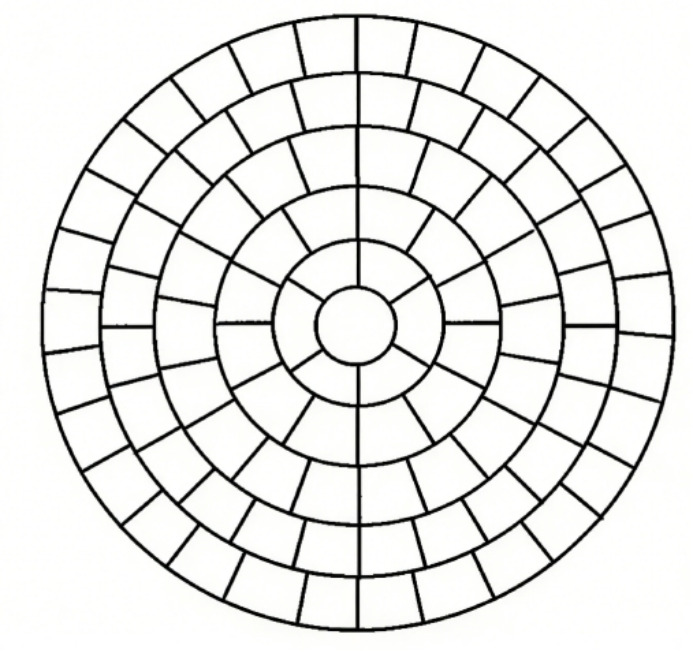

IV. Profilerede (trapezformede / formede) ledere

1. Konstruktion:

Også kendt som trapezformede ledere bruger disse trapezformede trådstrenge til at danne en meget tæt struktur gennem præcisionspresning.

2. Fordele:

• Højeste lederfyldningskoefficient.
• Mest kompakt kabelstruktur.
• Yderligere reduktion af den ydre diameter, samtidig med at den elektriske ydeevne bibeholdes.
• Optimeret metalmaterialeudnyttelse.

3. Ansøgninger:

Kraftkabler i mellem til stort tværsnit, opgraderinger af bynet, industrielle strømsystemer og projekter med strenge grænser for kabeldiameter og vægt.

V. Sammenlignings- og udvælgelsesvejledning

1. Sammenligningstabel

2. Elektrisk ydeevne & udvalgsrådgivning

• Elektrisk standard : Uanset formen opfylder alle ledere DC-modstandskrav (f.eks. IEC 60228) for et givet tværsnit. At vælge en formular er et teknisk optimeringsvalg, ikke et elektrisk sikkerhedsvalg.
• Små tværsnit : Brug runde ledere for økonomi og alsidighed.
• Multi-core mellem/store sektioner : Prioriter komprimerede (sektor)ledere til modent design.
• Strenge pladskrav : Brug profilerede (trapezformede) ledere for maksimal kompakthed.
