H1Z2Z2-K vs PV1-F solcellekabel: Teknisk sammenligning og anvendelsesvejledning

I fotovoltaiske (PV) systemer, DC kabler spiller en afgørende rolle for systemsikkerhed, effektivitet og langsigtet pålidelighed. At vælge det rigtige solcellekabel er derfor ikke kun et designvalg, men også en beslutning om overholdelse og risikostyring. Denne artikel giver en teknisk sammenligning mellem det moderne H1Z2Z2‑K solcellekabel og den tidligere PV1‑F type, der er blevet meget brugt i PV installationer.

Executive Summary

H1Z2Z2‑K solcellekabel er designet i overensstemmelse med den europæiske standard EN 50618 og er også teknisk tilpasset IEC 62930. Det blev udviklet til at understøtte moderne solcelleanlæg, især 1500 V DC installationer. PV1-F kabler er typisk fremstillet i overensstemmelse med TÜV 2 PfG 1169/08.2007 certificeringskrav og blev oprindeligt designet til tidligere 1000 V DC fotovoltaiske systemer.

Efterhånden som solcelleanlæg har bevæget sig mod højere spændingsarkitekturer for at reducere Balance of System-omkostningerne (BOS), er H1Z2Z2-K blevet den foretrukne løsning til nye installationer.

Vigtigste tekniske forskelle

1. Spændingsværdi

Fotovoltaiske anlæg i brugsskala bygges i stigende grad ved hjælp af 1500 V DC-systemer, fordi højere spændingsstrenge reducerer strømniveauer og derfor reducerer kobberforbrug, installationsomkostninger og strømtab.

H1Z2Z2‑K-kabler er typisk klassificeret til 1,5 kV DC fotovoltaiske systemer (med systemdesignspændinger, der ofte tillader op til ca. 1,8 kV under visse testbetingelser afhængigt af fabrikantens specifikationer). Dette gør dem velegnede til moderne højspændingssolcelleanlæg.

PV1-F-kabler er generelt designet til fotovoltaiske systemer op til 1000 V DC og opfylder derfor muligvis ikke designkravene for nyere 1500 V-systemer.

2. Isolerings- og kappematerialer

Begge kabeltyper bruger typisk tværbundne polyolefinisoleringsmaterialer (ofte forkortet som XLPO eller XLPE). I de fleste moderne designs er disse materialer halogenfri og lav-røg (LSZH), hvilket giver forbedret brandsikkerhed og miljømæssig ydeevne.

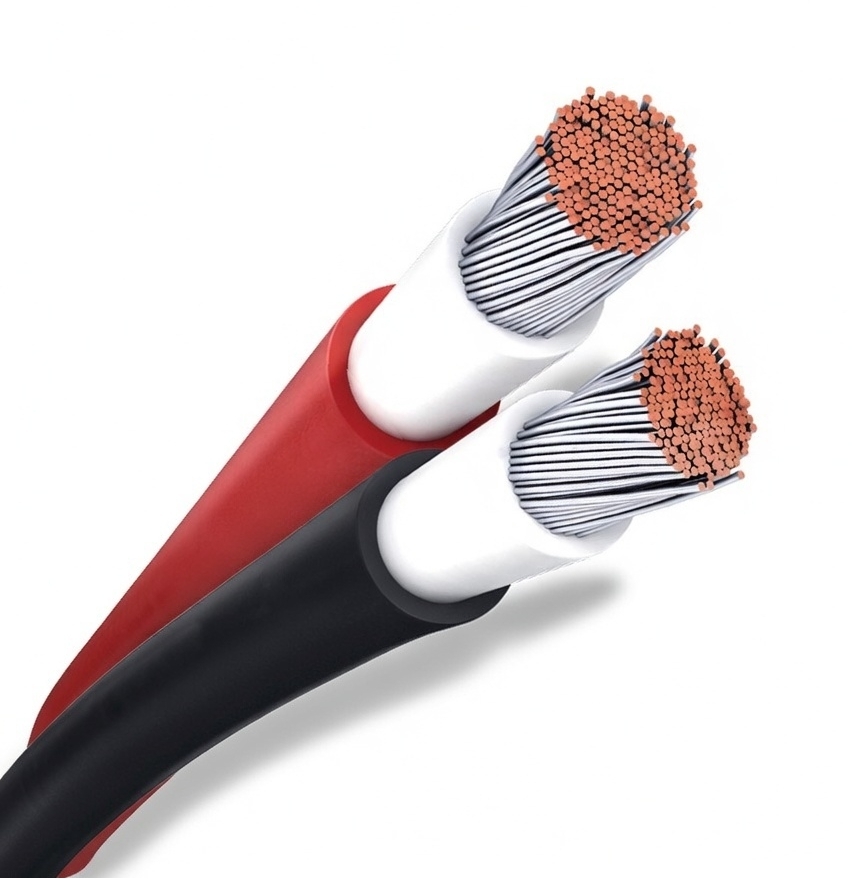

H1Z2Z2-K-kabler har normalt dobbeltlags tværbundet isolering og kappe, der er specifikt optimeret til langvarig UV-eksponering, ozonbestandighed og barske udendørsmiljøer.

3. Vandtæthed og miljøbeskyttelse

H1Z2Z2‑K-kabler er designet med høje niveauer af miljømæssig modstand, herunder stærk beskyttelse mod fugt, UV-stråling, ozon og vejrlig. Nogle producenter klassificerer disse kabler i henhold til høje vandmodstandsniveauer defineret i installationsstandarder (såsom AD7 eller AD8 afhængigt af testbetingelser og producentdokumentation).

Rent praktisk betyder det, at kablet kan tåle meget våde miljøer såsom flydende solcelleanlæg eller installationer udsat for hyppig regn. Permanent nedsænkningsydelse bør dog altid verificeres gennem den specifikke producents certificerings- og installationsvejledninger.

PV1-F-kabler giver også god udendørs holdbarhed, men har typisk lavere ydeevne i ekstremt våde eller mekanisk krævende miljøer.

4. Mekanisk styrke og installation

H1Z2Z2‑K kabler er designet med forbedret kappe robusthed og mekanisk holdbarhed sammenlignet med PV1‑F. Dette gør dem mere velegnede til krævende installationsmiljøer.

Selvom beskyttelsesrør eller kabelbakker stadig anbefales som bedste praksis, kan H1Z2Z2-K-kabler installeres under visse direkte nedgravning eller barske udendørsforhold, når passende mekanisk beskyttelse og lokale elektriske regler følges.

PV1-F kabler kræver generelt mere kontrollerede installationsforhold og er mindre almindeligt anvendt i mekanisk krævende layouts.

5. Temperaturydelse og levetid

Typiske driftstemperaturområder for moderne solcellekabler er ca. -40°C til 90°C under normale driftsforhold, med højere kortsigtet temperaturtolerance afhængig af leder og isoleringsdesign.

Solcellekabler designet i henhold til EN 50618-standarderne er typisk konstrueret til en levetid på cirka 25 år under korrekte installations- og driftsforhold, hvilket stemmer overens med den forventede levetid for solcellemoduler.

Konklusion

PV1-F-kabler spillede en vigtig rolle i den tidlige solcelleinstallation og forbliver til stede i mange ældre systemer. H1Z2Z2‑K-kabler er dog blevet den foretrukne løsning til moderne PV-installationer på grund af deres højere spændingskapacitet, forbedrede miljømæssige modstand og stærkere mekaniske ydeevne.

For distributører, EPC-entreprenører og solcelleudviklere hjælper specificering af H1Z2Z2-K-kabler med at sikre kompatibilitet med nuværende solcelleanlægsdesign og langsigtet projektpålidelighed.
