Hardcore Guide til Smart Home Lighting Wiring: Protocols, Standards and Pretfall Avoidation

Moderne smarte hjem har udviklet sig fra enkelte enheder til dyb koordinering af hele husets økosystem. Belysningssystemets underliggende ledningsarkitektur bestemmer netværkets stabilitet, skalerbarhed og sikkerhed. Ledningsfejl kan nemt føre til store vedligeholdelsesomkostninger senere hen. Denne artikel giver en hardcore opdeling af retningslinjer for smart belysningsledning baseret på faktisk ingeniørlogik og internationale elektriske standarder.

1.Kommunikationsprotokoller og topologiarkitektur

• KNX og fysisk isolation

Inden for smart belysning i infrastrukturkvalitet bruger KNX et dedikeret grønt parsnoet kabel, der fuldstændigt fysisk isolerer datatransmission fra 220V-nettet. Dens decentraliserede arkitektur betyder, at der ikke er nogen enkelt central vært; ingen enkelt knudefejl vil lamme hele netværket, hvilket giver ekstrem høj pålidelighed.

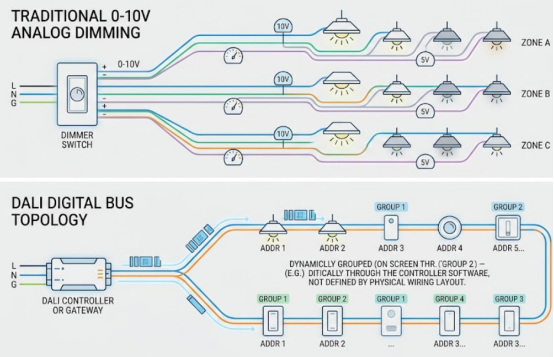

• DALI Digital Protocol

Sammenlignet med spændingsfald og flimrende problemer, der er almindelige i 0-10V analog dæmpning, er DALI-protokollen en ægte tovejs digital kommunikation. I henhold til IEC 62386-101-standarden må DC-spændingsfaldet mellem to enheder på DALI-bussen ikke overstige 2VDC, og den maksimale afstand til strømforsyningen må ikke overstige 300 meter.

2. Kernespecifikationer for højspændingsledninger

• Opgiv fuldstændigt 'ingen neutral' ledningsføring

Traditionelle kontakter styrer kun den strømførende ledning. Hvis en smart switch mangler en neutral ledning, skal den stole på en kompromitteret "ingen neutral" standby-strømmekanisme, som forårsager fatale, periodiske LED "flimmer" eller "spøgelseslys"-fænomener. Ydermere er 'ingen neutrale' maksimale belastninger normalt begrænset til omkring 800 watt, langt under de 2500 watt for standard neutral-live-switche. Ved ny- eller renoveringsprojekter skal der monteres en selvstændig neutral ledning i alle samledåser .

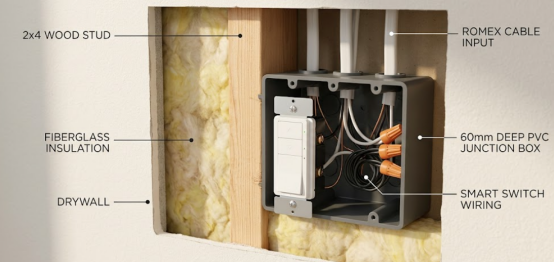

• 60 mm dybe samledåser

Smartpaneler genererer betydelig varme under fuld belastning og skal huse flere ledningsterminaler. Traditionelle 50 mm kasser forårsager let isoleringsskader under tryk, hvilket potentielt kan føre til termiske nedlukninger eller brande. Det anbefales stærkt at bruge 60 mm dybe PVC-kasser med stor kapacitet, der opfylder UL 94 V-0 højeste flammehæmmende certificering.

• Forbyd strengt delte neutrale

Blanding af neutrale ledninger fra forskellige kredsløb kan få den formodede sikre neutral til at bære dødelig tilbageført spænding, hvis en afbryder fejlagtigt vendes under vedligeholdelse, hvilket fører til alvorligt elektrisk stød. Ydermere forårsager det alvorlig strømubalance, der udløser hyppig udløsning af fordelerboksens lækagebeskyttelseskontakt, hvilket lammer det smarte system.

3.Low-Voltage DC Driver Technology

• Konstant spænding (CV):

Velegnet til LED fleksible strips, ved hjælp af en parallel ledningsarkitektur. Fordel: understøtter tilfældig skæring og splejsning på stedet; Ulempe: stærkt begrænset af netspændingsfald, hvilket gør den yderste ende af lange strimler svag og gul.

• Konstant strøm (CC):

Velegnet til antirefleksspots med høj effekt, der kræver fysisk serieforbindelse. Forhindrer fuldstændigt LED termisk løbsk udbrænding og eliminerer virkningen af ​​spændingsfald over lange afstande fra et fysisk niveau, hvilket sikrer absolut lysstyrkekonsistens fra ende til anden.

4.Kontrol dødlåse og afkoblet tilstand

Når en bruger trykker på en fysisk smart vægkontakt for at afbryde strømmen, mister kommunikationchippen, der er integreret i loftets RGBW smart pære, øjeblikkeligt strøm og tvinges offline. Dette får mobilappen eller stemmeassistenten til at miste kontrollen fuldstændigt og kan endda få topologien af ​​hele husets trådløse mesh-netværk til at kollapse kontinuerligt.

Ultimativ løsning: Softwareafkobling

Tving til at aktivere "Detached Mode" i enhedens backend. Det fysiske relæ, der styrer højspændingen inde i kontakten, er permanent låst i "lukket" ledningstilstand, hvilket sikrer, at strømforsyningen aldrig afbrydes. Fysiske knaphandlinger konverteres til rene digitale kommandoer, der sendes til systemhjernen. Denne "altid-til"-løsning kræver meget synlige advarselsmærkater ved fordelerboksen for at forhindre utilsigtet elektrisk stød under udskiftning af pære.

FAQ

Q1: Kan lavspændingssignalledninger og højspændingsledninger dele den samme ledning?

A: Absolut ikke. Det vekslende magnetfelt og transiente højspændingsstigninger forårsager alvorlig elektromagnetisk interferens (EMI), hvilket direkte fører til datapakketab eller kontrolsvigt i lavspændingsnetværket. Internationale standarder kræver en minimumsafstand på 30 cm (12 tommer); hvis krydsning er uundgåelig, skal de krydse vinkelret i en 90-graders vinkel.

Spørgsmål 2: Hvorfor flimrer smarte LED-downlights svagt, selv efter de er blevet slukket?

A: Dette skyldes normalt kompromitterede "ingen neutrale" smartkontakter. I slukket tilstand bruger de et bypass-kredsløb til at trække en lille strøm gennem pæren til strøm. Ladninger akkumuleres i LED-kondensatoren til ledningstærsklen, udsender lys og slukker derefter, gentages for at danne et flimrende eller "spøgelseslys"-fænomen.

Q3: Hvad er den største sikkerhedsrisiko ved køb på tværs af grænserne eller ved brug af billige relæmoduler?

A: Manglende opnåelse af lokale lovpligtige sikkerhedscertificeringer (såsom IEC/CE, UL, CCC) eller undladelse af at matche ledningsmåleren med den nominelle strømværdi. Hvis et modul med lille strøm er forbundet til en belastning med høj effekt, vil kontakterne hurtigt opvarme og oxidere, hvilket accelererer den termiske ældning og nedbrydning af isoleringsmaterialer, hvilket i sidste ende forårsager udstyrsudbrænding eller endda brand.
