High-Density Data Center Fiber Selection Guide: Kernetekniske forskelle og TCO-sammenligning mellem OM4 og OM5

I udviklingen af ​​globale datacentre mod 100G-, 400G- og 800G-netværksarkitekturer bestemmer valget af kabelmedier med fysiske lag direkte ydeevnen og Total Cost of Ownership (TCO) for computerklynger. Inden for multimode fiber-sekvensen (MMF) til kortdistanceforbindelser er OM4 og OM5 i øjeblikket de mest udbredte og banebrydende løsninger. Baseret på strenge teorier om optisk fysik og internationale stogarder giver denne artikel en struktureret teknisk reference til medievalg.

1. Fysiske kernemekanismer og bredbåndskarakteristika

• OM4 (laseroptimeret multimode fiber):

Dens ekstremt høje effektive modale båndbredde er udelukkende optimeret og mandat til en enkelt bølgelængde på 850nm (når 4700 MHz·km). Fordi modal spredning stiger kraftigt, når den afviger fra 850nm bølgelængden, må OM4 i høj grad stole på Parallel optik mekanisme - lineært at øge antallet af fiberkanaler - for at opnå højere datahastigheder.

• OM5（Wideband Multimode Fiber, WBMMF）：

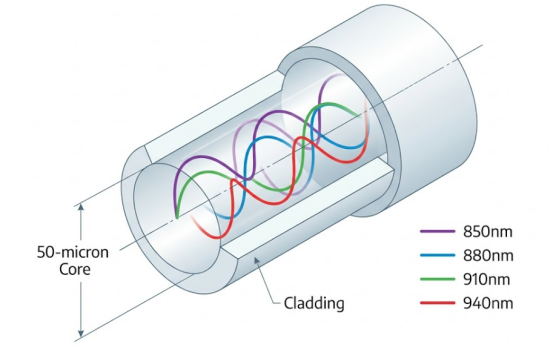

Uden at gå på kompromis med 850nm ydeevne kræver den desuden en minimumsbåndbredde på 2470 MHz·km ved 953nm bølgelængden. Dette dispersionsfladede design er specielt udviklet til Shortwave Wavelength Division Multiplexing (SWDM) and Tovejs (BiDi) transmission, hvilket muliggør tabsfri transmission af 4 bølgelængder samtidigt inden for en enkelt fiber, hvilket opnår op til 75 % fysisk reduktion i fiberantal.

2. Tekniske nøglespecifikationer og identifikationer

3. Transmissionsafstandsgrænser (baseret på netværksprotokoller)

Under forskellige Ethernet-hastigheder og moduleringsteknologier udviser transmissionsydelsen af begge fibre meget scenariespecifikke forskelle.

• 10G til 100G Enkeltbølgelængde Parallel (f.eks. 100GBASE-SR4): De maksimale transmissionsafstande for både OM4 og OM5 er identiske, begrænset til 100 meter. Implementering af OM5 i dette almindelige standardscenarie giver ingen væsentlig teknisk gevinst.
• 100G multi-bølgelængde multipleksing (f.eks. 100G SWDM4 / 100G SRBD):

Over for langbølgelængdesignaler er OM4 begrænset til 100 meter på grund af båndbreddekollaps, mens OM5 med succes udvider grænsen til 150 meter afhængigt af dens bredbåndskompensationskapacitet.

• 400G og 800G Era (PAM4 Modulation):

Under enkeltbølgelængdeparallellen SR8 protokol, er fysiske grænser alvorligt komprimeret, hvilket falder både OM4 og OM5 afstande til 50-100 meter rækkevidde. Dog under dobbeltbølgelængde multipleksing 400GBASE-SR4.2 protokol er OM4 begrænset til 100 meter, hvorimod OM5 ikke kun skubber den brugbare afstand tilbage til 150 meter, men også halverer kabelkernekravet til 8 ledere.

3. TCO og anbefalinger om implementering af teknik

l Hold dig til OM4 Cost-Effectiveness Zone (Standard Short Reach)

For de fleste konventionelle virksomhedsdatacentre og spine-leaf-netværkstopologier, der er strengt under 100 meter, giver anvendelsen af "lavpris SR4/SR8 transceiver OM4 båndkabel" tilgangen en væsentlig lavere initial CAPEX end OM5 WDM-løsningen, hvilket gør den til det optimale TCO-valg. Desuden understøtter OM4's parallelle arkitektur perfekt switch Port Breakout-krav.

l Brug OM5 til strategiske gennembrud (High-Density & Legacy Upgrades)

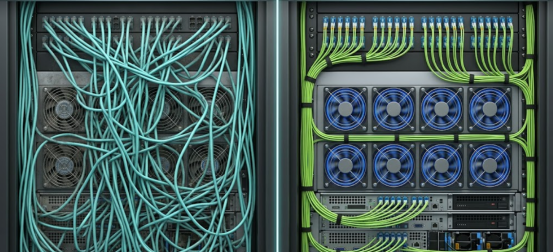

OM5 tilbyder en usædvanlig høj ROI i to stive scenarier: For det første kabelfri tværgenerationsopgraderinger til ældre netværk, ved hjælp af dupleksfibre og SWDM4-moduler for at opnå kapacitetsspring på plads, hvilket undgår astronomiske omkostninger til kabelføring. For det andet, high-density AI computing-klynger, der reducerer backbone-kabler med 4 til 8 gange, frigør værdifuld rackplads, fjerner blokering af serverluftstrøm og reducerer OPEX drastisk.

FAQ

Spørgsmål: Kan OM5 parret med SWDM-transceivere i ToR-højdensitetsnetværk opnå Port Breakout for at forbinde flere uafhængige servere?

A: Nej. WDM-teknologi multiplekser flere bølgelængder til den samme fysiske fiber, som ikke passivt kan demultiplekses til servere på forskellige fysiske lokationer. Hvis der kræves portbrud med høj densitet, er traditionel OM4 parallel fiber den eneste levedygtige løsning.

Spørgsmål: Hvorfor kræver standarder at ændre OM5-yderjakkens farve til limegrøn?

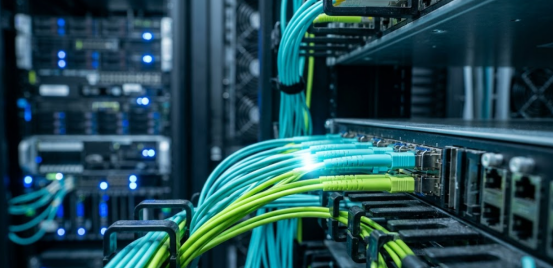

Sv.: I serverrum med høj tæthed, der rummer titusindvis af patch-kabler, sikrer den meget genkendelige limegrønne, at driftspersonalet kan skelne det fra OM3/OM4's aquafarve, hvilket reducerer kabelsporingstiden betydeligt og risikoen for, at virksomheden ved et uheld afbrydes.

Spørgsmål: Er OM5 obligatorisk ved implementering af 400G eller 800G ultra-højhastigheds-Ethernet?

A: Ikke obligatorisk. Det afhænger af transceiverens teknologirute. Under enkelt-kanals stablede SR8-protokoller krymper både OM4- og OM5-afstande til 50-100 meter. Kun ved anvendelse af multi-bølgelængde tovejsprotokoller som SR4.2 aktiveres OM5's bredbåndsfordel, hvilket opnår en 50 % ekstra rækkevidde sammenlignet med OM4.
