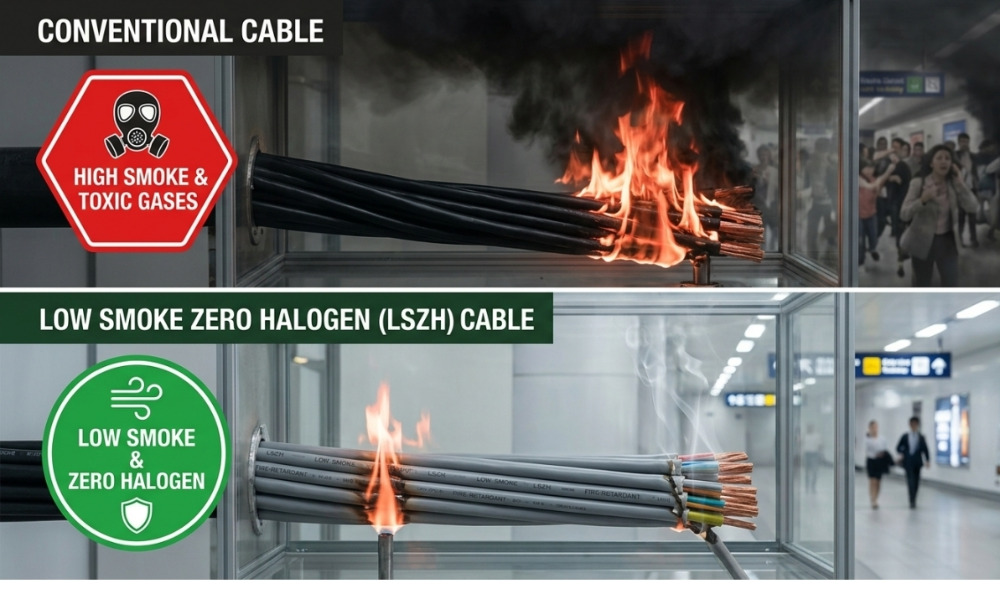

Introduktion I moderne bygge- og infrastrukturprojekter er brandsikkerhed en kritisk overvejelse - især når det kommer til kabelvalg. Under en brand kan kabler betydeligt påvirke røgniveauer, luftkvalitet og sigtbarhed, hvilket direkte påvirker evakuering og nødberedskab. Det er her LSZH kabel (Lav Smoke Zero Halogen kabel) spiller en væsentlig rolle. Sammenlignet med traditionelle PVC-kabler er LSZH-kabler designet til at reducere røgemission og eliminere skadelige halogengasser. I denne artikel vil vi forklare, hvad LSZH-kabel er, dets vigtigste fordele, hvor det skal bruges, og de relevante internationale standarder. Hvad er LSZH-kabel? LSZH kabel står for Lav Smoke Zero Halogen kabel , en type kabel fremstillet af materialer, der producerer: Lave niveauer af røg når de udsættes for ild Ingen halogenbaserede gasser , såsom klor eller brom I modsætning til konventionelle PVC-kabler er LSZH-kabler specielt udviklet til at forbedre sikkerheden under brandforhold. Nøglekarakteristika Lavt røgtal (LS): Reducerer røgtætheden og hjælper med at bevare sigtbarheden under evakuering. Nul halogen (ZH): Forhindrer frigivelse af ætsende og giftige gasser, der kan skade mennesker og beskadige udstyr. Hvorfor LSZH-kabel er sikrere end PVC-kabel Traditionelle PVC-kabler kan frigive tæt sort røg og ætsende gasser såsom hydrogenchlorid (HCl), når de brændes. Disse gasser kan: forårsage alvorlig luftvejsirritation reducere synlighed korroderer elektronisk udstyr beskadige infrastruktur I modsætning hertil reducerer LSZH-kabler disse risici betydeligt. Vigtigste sikkerhedsfordele ved LSZH-kabel Forbedret udsyn i nødstilfælde Reduceret emission af giftige gasser Mindre risiko for korrosion på udstyr Forbedret sikkerhed for ombordværende og redningshold På grund af disse fordele er LSZH-kabler meget brugt i miljøer, hvor brandsikkerhed er en prioritet. Hvor bruges LSZH-kabel? LSZH-kabler bruges almindeligvis i lukkede eller højdensitetsmiljøer hvor røg og giftige gasser udgør alvorlige risici. 1. Offentlige transportsystemer Metrostationer og tunneler Lufthavne Jernbanestationer Disse miljøer kræver strenge brandsikkerhedsforanstaltninger på grund af høje passagermængder og komplekse evakueringsruter. 2. Sundheds- og uddannelsesfaciliteter Hospitaler Plejehjem Skoler og universiteter Beboere i disse faciliteter kan have brug for mere tid til at evakuere, hvilket gør miljøer med lavt røgtal afgørende. 3. Højhuse Kontortårne Boligkomplekser I høje bygninger kan evakuering tage længere tid, hvilket øger vigtigheden af røgkontrol. 4. Kommercielle og offentlige rum Indkøbscentre Udstillingscentre Kongressale Høj publikumstæthed gør udsyn og luftkvalitet kritisk under nødsituationer. 5. Datacentre og kritisk infrastruktur Datacentre Kontrolrum Kraftværker LSZH-kabler hjælper med at beskytte følsomt udstyr mod korrosion forårsaget af sure gasser. Sådan identificeres LSZH-kabel Når du køber LSZH-kabler, er det vigtigt at verificere både mærkninger og overensstemmelsesstandarder. Fælles mærker Du kan finde følgende etiketter på kabelkapper: LSZH / LSOH HFFR (halogenfri flammehæmmer) Vigtig bemærkning Ikke alle "low smoke" kabler er helt halogenfrie. Bekræft altid gennem: tekniske datablade testrapporter certificeringsdokumenter Internationale standarder for LSZH-kabel For at sikre ydeevne og sikkerhed testes LSZH-kabler typisk i henhold til internationale standarder: IEC 60332 – Flammeudbredelse IEC 61034 – Røgtæthed IEC 60754 – Halogengasemission og surhedsgrad Overholdelse af disse standarder er afgørende ved valg af kabler til regulerede projekter. LSZH-kabel vs PVC-kabel Feature LSZH kabel PVC kabel Røgemission Low Høj Halogenindhold Ingen Indeholder klor Udgivelse af giftig gas Minimal Høj Korrosionsrisiko Low Høj Brandsikkerhedsniveau Høj Moderat Hvornår skal du vælge LSZH-kabel? Du bør overveje LSZH-kabel, når: projektet involverer offentlige sikkerhedskrav installationen er i lukkede eller dårligt ventilerede rum lokale bestemmelser eller projektspecifikationer kræver lav røg eller halogenfri kabler beskytter følsomt udstyr er vigtigt Konklusion LSZH-kabel er en kritisk løsning til at forbedre brandsikkerheden i moderne infrastruktur. Ved at reducere røg og eliminere halogengasser hjælper det med at beskytte både menneskeliv og værdifuldt udstyr. Efterhånden som sikkerhedsbestemmelserne fortsætter med at udvikle sig verden over, bliver LSZH-kabel et stadig vigtigere valg for ingeniører, entreprenører og projektejere. Når du vælger kabler, skal du altid verificere overensstemmelse med internationale standarder og sikre, at produktet virkelig opfylder LSZH ydeevnekrav. FAQ Hvad står LSZH for? LSZH står for Low Smoke Zero Halogen. Er LSZH-kabel obligatorisk? I mange projekter - især offentlige bygninger og transportsystemer - er LSZH-kabel ofte påkrævet af regler eller specifikationer. Er LSZH-kabel dyrere? Ja, LSZH-kabler er typisk dyrere end PVC-kabler, men de giver en væsentlig højere sikkerhedsydelse. Er LSZH-kabel miljøvenligt? LSZH-kabler anses for at være mere miljøvenlige i brandsituationer, fordi de udsender færre giftige og ætsende stoffer.

Designlevetiden for isolerede kabler af tværbundet polyethylen (XLPE) er typisk 20 til 30 år. Men i den faktiske drift, den fysiske levetid af moderne XLPE kabler can reach 40 to 60 years, provided they are not subjected to long-term operation at maximum load limits and are protected from extreme environmental damage. Ved den nominelle driftstemperatur på 90°C bevarer isoleringsmaterialet høj dielektrisk styrke. Men når driftstemperaturen stiger til mellem 95°C og 105°C, falder kablets forventede levetid til blot 7 til 30 år. XLPE cables have become the core backbone of medium, high, and extra-high voltage power grids due to their superior electrical insulation properties, extremely low dielectric loss, excellent heat resistance, and high mechanical strength. A cable's lifespan is a dynamic degradation function jointly determined by temperature, electric field, humidity (water treeing effect), and mechanical stress. Kernelevetid data og internationale standarder Design Baseline: International standards such as IEC 60502 strictly stipulate a maximum allowable continuous conductor operating temperature of 90°C for XLPE cables. Denne tærskel er sat baseret på den termiske oxidative nedbrydningshastighed af højmolekylære polymerer. Temperaturgrænser: Den tilladte nødoverbelastningstemperatur for XLPE-kabler varierer fra 105°C til 130°C, mens den øjeblikkelige temperatur, de kan modstå under en kortslutning, kan nå op til 250°C (i en varighed på ikke over 5 sekunder). Faktisk levetid: Ved standarddriftstemperaturen på 90°C er den forventede levetid for XLPE-materiale mellem 40 og 60 år. If the cable consistently operates under partial load conditions in real-world applications (for example, with the conductor temperature maintained around 70°C), its actual lifespan can easily exceed the 50-year mark. Kerneældningsmekanismer af XLPE-kabler Ældning af kabelisolering er en irreversibel fysisk og kemisk proces, der fører til et fald i dielektrisk styrke. De primære mekanismer er drevet af følgende fire belastninger: Termisk ældning: Langvarig eksponering for høje temperaturer forårsager termisk oxidativ nedbrydning. Makroskopisk viser dette sig som skørhed af materialet med betydelige fald i brudforlængelse (EAB) og trækstyrke. I tekniske vurderinger, når EAB falder til 50 % af dens oprindelige værdi, anses det for at være "slutten på den fysiske levetid" for materialet. Elektrisk ældning: Microscopic defects (such as voids or impurities) within the insulation layer cause electric field distortion, leading to Partial Discharge (PD). Over time, electrical corrosion forms "Electrical Treeing," which eventually penetrates the insulation layer, resulting in catastrophic breakdown. Akkumuleringen af ​​rumladning i High Voltage Direct Current (HVDC) applikationer forværrer også elektrisk feltforvrængning. Vandtræning: Dette er den "usynlige dræber" i fugtige omgivelser. Under the action of an alternating electric field, moisture intrudes into microscopic defects within the insulator, forming a tree-like network of water-filled micro-voids. Dette reducerer isolatorens samlede spændingsmodstandsevne betydeligt. Mekanisk og kemisk stress: Failure to adhere to minimum bending radius requirements during installation (mechanical fatigue) will expand microscopic voids, greatly promoting the initiation of partial discharge and water treeing. Furthermore, anions such as chloride ions in marine environments can trigger chemical degradation at high temperatures, causing a sharp decline in the volume resistivity of the XLPE. Forudsigelse af levetid og avancerede diagnostiske metoder To accurately estimate the Remaining Useful Life (RUL), the industry employs the following mathematical models and non-destructive testing technologies: Matematiske modeller Forudsigelsesmodel for termisk levetid: Baseret på Arrhenius-ligningen. This model reveals an exponential relationship between temperature and lifespan: for every 10°C drop in temperature, the thermal aging lifespan doubles. Elektrisk stress livsmodel: Baseret på Inverse Power Model (IPM). Dens nøgleparameter, Voltage Endurance Coefficient (VEC), måler materialets modstand mod elektrisk ældning. XLPE-materialer af høj kvalitet har typisk en VEC mellem 15 og 30. Udviklingen af diagnostiske metoder DC Hipot (Direct Current High Potential Testing): Dette er nu forældet og meget ødelæggende. Høj jævnspænding akkumulerer "rumladning" inde i XLPE-isoleringen. Når AC-driften genoptages, kan de overlejrede elektriske felter øjeblikkeligt nedbryde det skrøbelige isoleringslag. VLF-test (meget lav frekvens): Branchens foretrukne alternativ. It uses ultra-low frequency (0.1 Hz) AC power, which avoids the space charge effect while causing severely deteriorated defects to break down safely during controlled testing. Tan Delta (Dielektrisk tabsvinkel Tangent) Diagnostik: "Guldstandarden" til vurdering af vandtræets aldring og fugtindtrængning i XLPE-kabler. By measuring the non-linear increase in loss values as testing voltage rises (the "Tip-up" effect), it precisely quantifies the severity of the aging. Overvågning af delvis udledning (PD): Bruges til nøjagtigt at lokalisere mikroskopiske defekter i isoleringslaget (f.eks. luftspalter i samlinger eller beskadigede afskærmningslag). Ingeniørpraksis og kvalitetssikring for forlængelse af XLPE-kabellevetid At opnå en levetid på over 50 år for XLPE-kabler kræver omfattende kvalitetskontrol fra fremstilling til drift: Ultimativ kontrol inden for fremstilling og udvalg af premiummaterialer Materialer med høj renhed skal bruges og produceres i et ultrarent miljø. Implementing a triple extrusion process ensures atomic-level bonding between the conductor shield, XLPE insulation layer, and insulation shield, completely eliminating interlayer air gaps that could trigger partial discharge. Brug af træhæmmende XLPE (TR-XLPE) materialer og omfattende vandblokerende designs (langsgående vandblokerende garn/tape, radiale vandblokerende hylstre) til absolut at isolere ekstern fugt. Overensstemmende installation og mekanisk beskyttelse The bending radius (no less than 10 to 15 times the outer diameter) and pulling tension must be strictly controlled to prevent micro-cracks in the insulation layer. Samlinger og afslutninger er de mest sårbare dele af en kabelledning. Deres fremstilling skal udføres i relativt tørre, støvfrie omgivelser for at undgå at indføre urenheder. Driftsmiljøoptimering og termisk styring Oprethold rimelig afstand mellem kabler for at lette varmeafledning og forhindre varmeakkumulering. Det anbefales at anvende dereret drift, hvilket efterlader en passende ampacitetsmargin for at undgå langsigtet fuld belastningsdrift. Installer pålidelige overspændingsbeskyttere (lynafledere) for at absorbere højfrekvente spændingsspidser forårsaget af skiftende overspændinger og lynnedslag. Ofte stillede spørgsmål: Q1: Hvorfor bruger moderne strømsystemer i vid udstrækning XLPE-kabler i stedet for traditionelle PVC-kabler? A: XLPE (Cross-Linked Polyethylene) har en tredimensionel netværksforbundet termohærdende struktur, der tillader kontinuerlige driftstemperaturer op til 90°C, langt over PVC (maksimalt 70°C). Ydermere kan XLPE prale af højere dielektrisk styrke, lavere dielektrisk tab og frigiver ikke giftige halogengasser, når de brændes. Det udkonkurrerer i vid udstrækning PVC-kabler i både levetid og elektrisk ydeevne. Q2: Den maksimale driftstemperatur for et XLPE-kabel er 90°C. Vil en lejlighedsvis overskridelse af denne temperatur få kablet til at brænde ud med det samme? A: Det vil ikke brænde ud med det samme, men det vil fremskynde termisk ældning. Internationale standarder tillader kortvarig nødoverbelastning op til 105°C eller endda 130°C. Men ifølge Arrhenius-ældningsmodellen fordobles nedbrydningshastigheden af ​​isoleringslaget for hver 10°C temperaturen overstiger den nominelle værdi. Langsigtet overtemperaturdrift vil drastisk reducere kablets samlede levetid. Q3: Hvad er "vandtræning", og hvordan kan det forhindres? A: Vandtræning er et trælignende netværk af mikrohulrum, der dannes, når fugt trænger ind i mikroskopiske defekter i isolatoren og kontinuerligt strækker sig under den kombinerede virkning af et vekslende elektrisk felt og et fugtigt miljø i XLPE-kabler. Forebyggelsesmetoder omfatter: brug af vandblokerende designs (såsom radiale vandblokerende hylstre og langsgående vandblokerende garn), brug af træhæmmende materialer (TR-XLPE) og sikring af, at kablets ydre kappe ikke bliver ridset under installationen. Spørgsmål 4: Jeg vil teste isolationsstatussen for kabler, der har været i drift i mange år. Kan jeg bruge en standard DC Hipot-tester? A: Absolut ikke. At udføre traditionelle højspændings-DC-tests på XLPE-kabler er meget ødelæggende. Høj jævnspænding akkumulerer "rumladning" i isoleringen. Når vekselstrøm er genoprettet efter testen, er isoleringslaget - som ellers kunne have fortsat fungeret normalt - meget modtageligt for øjeblikkelig nedbrud. Spørgsmål 5: Hvis DC Hipot-testning ikke skal bruges, hvordan skal ældningsgraden af ​​XLPE-kabler så vurderes videnskabeligt? A: Branchestandarder anbefaler brug af meget lavfrekvent (VLF, 0,1 Hz) AC-modstandsspændingstest kombineret med Tan Delta-diagnostik (Dielectric Loss Angle Tangent). VLF-test genererer ikke skadelige rumladninger, mens Tan Delta-testning nøjagtigt kan kvantificere sværhedsgraden af ​​vandtræning inde i kablet ved at måle de ikke-lineære stigningskarakteristika (Tip-up) af lækstrøm ved forskellige spændinger, og derved hjælpe dig med at planlægge forebyggende udskiftninger. Leder du efter yderst pålidelige XLPE-kabler til dit næste projekt? > Vores ingeniørteam hos HUAPU CABLE er klar til at hjælpe dig med at vælge, tilpasse og implementere kabler. Kontakt os i dag for en teknisk konsultation eller et tilpasset tilbud.

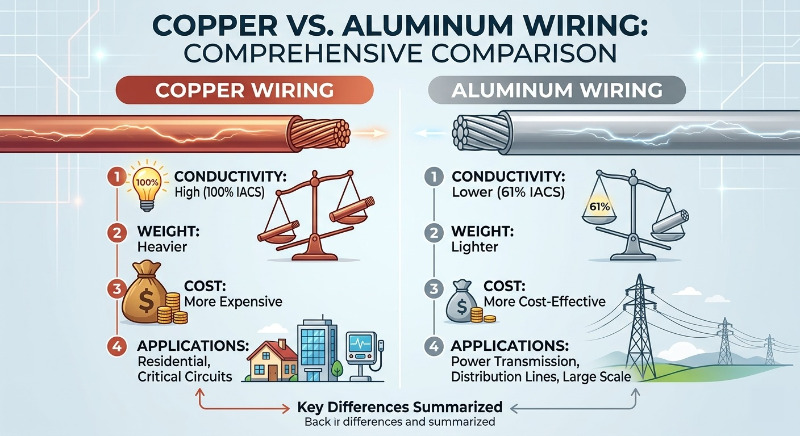

Indledning Kobber vs aluminium ledninger er en almindelig sammenligning i elektrisk design, fordi begge materialer er meget udbredte, men de tjener forskellige behov. Kobber er kendt for højere ledningsevne og kompakt dimensionering, mens aluminium er lettere og mere omkostningseffektivt til mange store applikationer. Denne vejledning forklarer fordele og ulemper ved kobberledninger og aluminiumsledninger, så læserne kan vælge den rigtige mulighed baseret på ydeevne, budget og installationskrav. 1. Elektrisk ledningsevne Ledningsevne er den vigtigste tekniske forskel mellem kobber- og aluminiumsledninger. Det er almindeligvis målt i forhold til International Annealed Copper Standard (IACS), hvor kobber er sat til 100%. Kobber: Kobber har fremragende ledningsevne og kan bære mere strøm i en mindre ledningsstørrelse. Det gør det til et stærkt valg til boligledninger, kommercielle bygninger, motorer, transformere og andre rumfølsomme kredsløb. Aluminium: Aluminium leder elektricitet godt, men med omkring 61% af kobbers ledningsevne. For at bære den samme belastning skal aluminiumsledninger bruge et større tværsnitsareal, hvilket kan påvirke rørfyldning og installationsfleksibilitet. 2. Vægt og installation Vægt har betydning for transport, design af støttestruktur og installationsarbejde. I denne kategori har aluminium en stor fordel. Kobber: Kobber er tæt og betydeligt tungere end aluminium. Den ekstra vægt er normalt overkommelig i korte byggekørsler, men det bliver en ulempe ved overheadtransmission, hvor stærkere understøtninger kan være nødvendige. Aluminium: Aluminium er omkring en tredjedel af densiteten af kobber, hvilket gør det til det foretrukne valg til mange overliggende krafttransmissionsledninger og langsigtede applikationer. Dens lettere vægt kan reducere strukturel belastning og installationsomkostninger. 3. Omkostningssammenligning Budget er ofte den afgørende faktor i kobber vs aluminium ledningsprojekter. Kobber: Kobber er typisk dyrere på grund af råvarepris og forarbejdningsomkostninger. Til gengæld tilbyder den fremragende ydeevne i en mindre pakke og foretrækkes ofte, hvor langsigtet pålidelighed er prioriteret. Aluminium: Aluminium er normalt den billigere løsning og kan skabe betydelige besparelser i store installationer. De samlede projektomkostninger bør dog også omfatte valg af stik, termineringskvalitet og installationspraksis designet til aluminiumsledere. 4. Sikkerhed og langsigtet ydeevne Moderne alu kabler kan være sikkert, når det er korrekt designet, afsluttet og vedligeholdt. Nøglen er at bruge de rigtige enheder, momentværdier og stik, der er klassificeret til aluminium. Kobber: Kobber er mekanisk robust og mindre udsat for forbindelsesproblemer forårsaget af termisk ekspansion. Det er meget brugt i kritiske kredsløb, fordi det fungerer konsekvent over tid. Aluminium: Aluminium udvider sig og trækker sig sammen mere end kobber, når temperaturen ændres, så løse eller inkompatible afslutninger kan skabe varmeopbygning. Korrekt specificerede stik og moderne installationsmetoder hjælper med at reducere denne risiko. Hurtig sammenligningstabel Feature Kobber ledninger Alu ledninger Ledningsevne Højere (100 % IACS) Lavere (ca. 61 % IACS) Trådstørrelse Mindre for samme strøm Større for den samme strøm Vægt Tyngre Lettere Omkostninger Højere materialeomkostninger Lavere materialeomkostninger Almindelige anvendelser Boligledninger, kommercielle ledninger, motorer, transformere, kritiske kredsløb Luftledninger, distribution, langvarige og omkostningsfølsomme projekter Hvilken skal du vælge? Kobber er fortsat standardvalget til de fleste bolig- og kommercielle ledningsapplikationer, fordi det tilbyder stærk ledningsevne, kompakt dimensionering og pålidelig langsigtet ydeevne. Aluminium er en fremragende mulighed, når vægt og omkostninger er de største bekymringer, især i transmissions- og distributionsprojekter, hvor større lederstørrelser er acceptable. For aluminiumsledninger er korrekte stik, kompatible enheder og korrekt installationspraksis afgørende for at forhindre overophedning, buedannelse og for tidlig fejl. Ofte stillede spørgsmål Er aluminiumsledninger sikre? Ja, moderne aluminiumsledninger kan være sikre, når de er installeret med de korrekte stik, enheder og drejningsmomentindstillinger. Ældre grenkredsløb i aluminium skabte problemer hovedsageligt på grund af dårlige forbindelser og inkompatible komponenter. Hvorfor foretrækkes kobber i bygninger? Kobber foretrækkes, fordi det fører mere strøm i en mindre størrelse og er lettere at afslutte i mange bygningsapplikationer. Det er også mindre følsomt over for forbindelsesproblemer forårsaget af termisk ekspansion. Hvor bruges aluminiumsledninger oftest? Aluminium bruges almindeligvis i luftledninger, distributionssystemer og nogle store industrielle eller kommercielle applikationer, hvor reduceret vægt og lavere omkostninger er vigtige. Nøgle takeaways Kobber er bedst, når ledningsevne, kompakt størrelse og langsigtet pålidelighed er topprioriteterne. Aluminium er bedst, når lavere omkostninger og lettere vægt betyder mere end lederstørrelse. For aluminiumsledninger afhænger sikker ydeevne af korrekte stik, afslutninger og kode-kompatibel installation. Konklusion Beslutningen om kobber vs aluminium ledninger afhænger af dine projektmål. Vælg kobber, når ydeevne, kompakt størrelse og langsigtet pålidelighed betyder mest. Vælg aluminium, når lavere vægt og lavere materialeomkostninger er prioriteret, og sørg for, at installationen bruger de korrekte stik og kodekompatibel hardware.

Hvad er byggeledninger, og hvorfor betyder de noget? Bygge ledninger er de isolerede elektriske ledere installeret i vægge, lofter, ledninger og kabelbakker for at distribuere strøm gennem bolig-, erhvervs- og industristrukturer. De udgør rygraden i ethvert elektrisk system - uden korrekt udvalgte og installerede bygningsledninger kan belysning, HVAC, stikkontakter og kritisk udstyr simpelthen ikke fungere sikkert. Ifølge U.S. Fire Administration, elektriske broge tegner sig for omkring 51.000 boligbrande hvert år , hvilket forårsager over 1,3 milliarder dollars i ejendomsskade. En betydelig del af disse hændelser kan spores tilbage til ukorrekte ledninger - underdimensionerede ledere, dårlig isolering eller materialer, der ikke er klassificeret til installationsmiljøet. At vælge den rigtige byggetråd er ikke kun en teknisk detalje; det er en kritisk sikkerhedsbeslutning. Almindelige typer byggeledninger Markedet tilbyder en bred vifte af bygningsledninger, der hver især er konstrueret til specifikke spændingsklassificeringer, miljøforhold og installationsmetoder. At forstå nøgletyperne hjælper entreprenører, ingeniører og facility managers med at træffe informerede indkøbsbeslutninger. THHN / THWN Wire THHN (termoplastisk høj varmebestandig nylonbelagt) and THWN (termoplastisk varme- og vandafvisende nylonbelagt) ledninger er de mest udbredte byggeledninger i Nordamerika. THHN er klassificeret til tørre steder op til 90°C, mens THWN udvider dækningen til våde omgivelser. De fleste moderne ledere har dobbelte THHN/THWN-2-klassificeringer, hvilket gør dem meget alsidige til installationer af rørledninger i kommercielle bygninger. XHHW Tråd XHHW-tråd bruger tværbundet polyethylen (XLPE) isolering, der giver overlegen ydeevne i både tørre (90°C) og våde (75°C) miljøer. Dens fugtbestandighed og mekaniske holdbarhed gør den til et foretrukket valg til industrielle faciliteter, underjordiske rørledninger og steder, der er udsat for kemikalier eller olier. NM-B kabel (Romex) Ikke-metallisk beklædt kabel, almindeligvis kendt som NM-B eller under mærkenavnet Romex, er standard ledningsløsningen til boligbyggeri. Det bundter to eller tre isolerede ledere og en jordledning i en PVC-kappe, hvilket forenkler installationen i tørre, beskyttede indvendige rum. NM-B er klassificeret til 60°C og er kun godkendt til indendørs boligbrug. BRUG-2 og RHH/RHW-2 Wire USE-2 (Underground Service Entrance) ledning er designet til direkte nedgravning og fotovoltaiske systemer med tværbundet polyethylenisolering vurderet til 90°C under våde forhold. RHH/RHW-2-ledere har termohærdende gummiisolering og er almindeligvis specificeret til tavler, paneltavler og industriel strømfordeling. Trådtype Isolering Maks. temperatur (tør/våd) Typisk anvendelse THHN/THWN-2 PVC nylon 90°C / 75°C Kommerciel ledningsføring XHHW-2 XLPE 90°C / 90°C Industrielle og våde steder NM-B PVC kappe 60°C / N/A Bolig interiør USE-2 XLPE 90°C / 90°C Direkte nedgravning og solcelleanlæg Sammenligning af almindelige bygningsledningstyper, temperaturklassificeringer og typiske applikationer. Sådan vælger du den rigtige byggeledning At vælge den korrekte byggeledning involverer evaluering af flere indbyrdes afhængige faktorer. Hvis du springer ethvert trin over, kan det resultere i kodebrud, for tidlig isoleringsfejl eller brandfare. 1. Ledermateriale: Kobber vs. Aluminium Kobber forbliver det dominerende ledermateriale til at bygge ledninger på grund af dets fremragende ledningsevne, fleksibilitet og kompatibilitet med de fleste termineringshardware. Aluminium ledninger er lettere og billigere, hvilket gør det omkostningseffektivt for feedere med stor sporvidde og serviceindgangskabler (typisk 1 AWG og større). Imidlertid kræver aluminium antioxidantforbindelse ved forbindelser og aluminiumsklassificerede termineringer for at forhindre modstandsopbygning over tid. 2. Wire Gauge og Ampacity Wire gauge - udtrykt i AWG (American Wire Gauge) i Nordamerika - bestemmer direkte den strømførende kapacitet eller ampacitet. NEC (National Electrical Code) tabel 310.15(B)(16) giver ampacitetsværdier baseret på lederstørrelse, isoleringstype og omgivende temperatur. Som en generel reference: 14 AWG kobber — 15A kredsløb (standard belysning) 12 AWG kobber — 20A kredsløb (køkken, badeværelsesudtag) 10 AWG kobber — 30A kredsløb (tørretumblere, vandvarmere) 6 AWG kobber — 55A kredsløb (EV-opladere, små underpaneler) Anvend altid korrektionsfaktorer for rørfyldning, forhøjede omgivelsestemperaturer og kontinuerlige belastninger (belastninger, der kører i 3 timer, kræver, at kredsløbet er dimensioneret til 125 % af den kontinuerlige belastning ). 3. Spændingsværdi De fleste standard bygningsledninger er vurderet til 600V , som dækker langt de fleste bolig- og lette erhvervsapplikationer. Bygningsledninger med mellemspænding (5kV, 15kV, 35kV) er påkrævet til primær distribution i store kommercielle campusser, industrianlæg og forsyningsstationer. Forkert spændingsmærkning med systemspænding er en kritisk og farlig fejl. 4. Installationsmiljø Installationsmiljøet dikterer den nødvendige isoleringsgrad. Nøgleovervejelser omfatter: Våde eller fugtige steder - kræver W-klassificeret isolering (f.eks. THWN-2, XHHW-2) Direkte begravelse — kræver USE-2 eller UF-kabel; standard THHN i ledning er ikke acceptabel under jorden uden ledningsbeskyttelse Områder med høj temperatur (nær kedler, tagudstyr) — specificer 90°C-klassificeret ledning og bekræft, at termineringsklassificeringerne stemmer overens Plenum rum — kræver CMP-klassificerede kabler med røgfattig, flammehæmmende isolering i henhold til NEC artikel 800/820 Nøglestandarder og certificeringer for byggeledninger Velrenommerede bygningsledninger er fremstillet og testet i overensstemmelse med nationale og internationale standarder. Verifikation af overholdelse før indkøb beskytter mod forfalskede eller substandardprodukter, der kan bestå visuel inspektion, men fejler under belastning. UL 83 — Standard for termoplastisk isolerede ledninger og kabler (dækker THHN, THWN) UL 44 — Standard for termohærdende isolerede ledninger og kabler (dækker XHHW, RHW) ASTM B3 / B8 — Specifikationer for blødglødede kobberledere NEC (NFPA 70) — National Electrical Code regulerer installation og dimensionering af alle bygningsledninger i USA RoHS / REACH — Europæiske overholdelsesdirektiver, der begrænser farlige stoffer i isolerings- og kappeforbindelser Køb altid byggeledninger fra producenter, hvis produkter bærer et anerkendt tredjepartsmærke - typisk UL-listet, CSA-certificeret eller ETL-listet — at sikre uafhængig verifikation af præstationskrav. Best Practices for installation for at forlænge ledningslevetiden Selv byggetråd af højeste kvalitet vil underpræstere, hvis det installeres forkert. At følge afprøvet bedste praksis reducerer tilbagekald, garantikrav og langsigtede fejl. Overhold minimum bøjningsradius — Kraftige bøjninger revner isolering over tid. De fleste bygningsledninger kræver en minimum bøjningsradius på 5× kablets samlede diameter. Overskrid ikke grænserne for rørfyldning — NEC kapitel 9, tabel 1 begrænser ledningsfyldning til 40 % af ledningens tværsnitsareal for tre eller flere ledere, hvilket forhindrer varmeopbygning og isolationsskader. Brug passende træksmøremiddel — Til lange kabelføringer skal du bruge et UL-godkendt ledningssmøremiddel, der er kompatibelt med ledningens isoleringstype; petroleumsbaserede smøremidler kan nedbryde PVC-kapper. Tilspænd afslutninger til specifikation — Over- eller underspændende terminaler skaber højmodstandsforbindelser, der genererer varme. Brug altid en kalibreret momentskruetrækker og følg producentens momentværdier. Mærk kredsløb tydeligt — Konsekvent kredsløbsmærkning ved paneler og samledåser forenkler fremtidig vedligeholdelse og reducerer risikoen for utilsigtet strømforsyning under servicearbejde. Nye tendenser inden for byggeledningsteknologi Byggetrådsindustrien udvikler sig sideløbende med bredere tendenser inden for byggeri, bæredygtighed og elektrificering. Flere udviklinger er ved at omforme produktspecifikationer og indkøbsstrategier. Efterspørgsel efter el-opladningsinfrastruktur Den hurtige indførelse af elektriske køretøjer driver en betydelig efterspørgsel efter bygningsledninger med større sporvidde, der er i stand til at understøtte niveau 2 (240V, 40–80A) og DC hurtigopladningsinstallationer (niveau 3). Brancheanalytikere forventer, at det amerikanske marked for opladning af elbiler vil overstige 100 milliarder dollars i 2030 , hvilket skaber vedvarende efterspørgsel efter 6 AWG til 250 kcmil kobberledere i kommercielle parkeringsstrukturer og flerfamiliebygninger. Halogenfri og røgfattig isolering Voksende brandsikkerhedsbevidsthed og strengere byggeregler i Europa og Asien accelererer vedtagelsen af halogenfri, røgfri nul-halogen (LSZH) byggeledninger. Når den udsættes for flammer, producerer LSZH-isolering væsentligt mindre giftig røg og ætsende gasser sammenlignet med standard PVC, hvilket forbedrer evakueringssikkerheden og reducerer udstyrsskader i datacentre, transittunneler og højhuse. Kobberprisvolatilitet og aluminiumsalternativer Kobberpriserne har oplevet betydelig volatilitet og nåede rekordhøjder over $5,00/lb i 2024. Dette har fornyet interessen for aluminiumsledere med kobberbeklædte aluminium (CCA) hybrider til specifikke feeder-applikationer, hvilket giver en omkostningsreduktion på 30–50 % pr. lineær fod på store kommercielle projekter, hvor korrekt anvendt med AL-klassificeret udstyr.

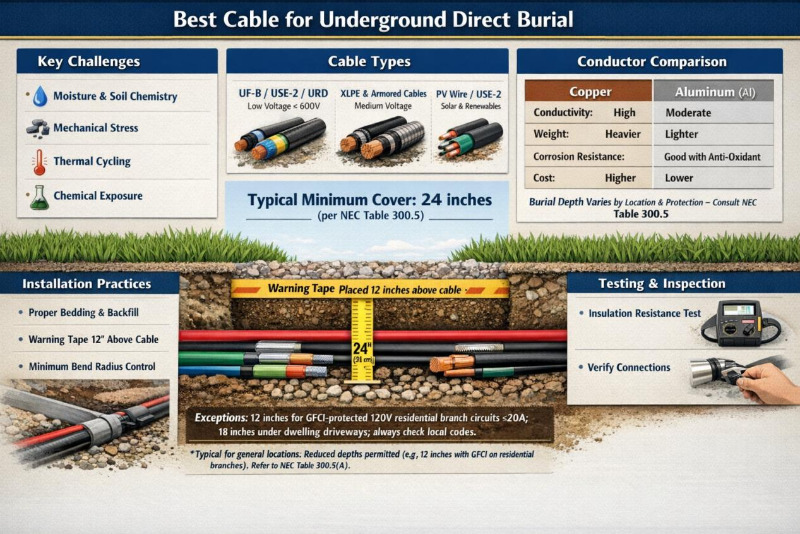

Dokumentversion: 1.0 Fellermål: At give elektroingeniører, entreprenører og projektledere objektiv vejledning om udvælgelse kabler velegnet til direkte nedgravning, hvilket sikrer langsigtet pålidelighed og overholdelse af internationale standarder. 1. Introduktion Når det kommer til infrastrukturens levetid, skal du vælge det rigtige kabel til Direkte begravelse (DB) er en af de mest kritiske beslutninger inden for elektrisk design og installation. I modsætning til kabelinstallerede kabler er direkte nedgravede kabler konstant udsat for: Jordfugtighed og grundvand Variabel jordkemi og pH Mekaniske belastninger fra sten, tilbagefyldning og jordbevægelse Termisk cykling under drift Denne vejledning definerer nøglekrav, anbefaler kabeltyper efter anvendelse, sammenligner ledermaterialer og skitserer essentiel installationspraksis for at opnå en levetid på 30 år. 2. Krav til direkte nedgravningskabler Et kabel anses kun for egnet til direkte nedgravning, når dets isolering og ydre kappe er specielt konstrueret til at modstå: Indtrængning af fugt og nedbrydningsfænomener såsom vandtræning Mekanisk skade fra skarpe genstande, jordsætning eller utilsigtet udgravning Kemisk angreb fra jordforurenende stoffer, gødning eller grundvand Termisk og miljømæssig stress under normale og overbelastningsforhold Standard indendørs klassificerede kabler (f.eks. THHN, almindelig PVC-bygningsledning) er ikke velegnet til direkte nedgravning uden yderligere mekanisk beskyttelse. 3. Anbefalede kabeltyper efter anvendelse Kabelvalg afhænger af spændingsklasse, belastningskrav, miljøforhold og gældende regionale/nationale standarder (f.eks. NEC, IEC 60502 eller lokale ækvivalenter). 3.1 Bolig og let kommerciel (Lavspænding ≤ 600 V) UF-B (Underground Feeder) Hård termoplastisk kappe, der omslutter alle ledere; udbredt til grenkredsløb på våde steder. BRUG-2 / RHW-2 / XHHW-2 XLPE-isolerede enkeltledere, 90°C våd/tør-klassificeret; fælles for serviceindgange og foderautomater. Mange har flere vurderinger for alsidighed. URD (Underground Residential Distribution) Formonterede aluminium triplex/quadruplex kabler med XLPE isolering; dominerende valg for omkostningseffektive underjordiske tjenester til boliger. 3.2 Kommerciel, industriel og forsyningsvirksomhed (medium spænding og høj belastning) XLPE-isolerede kabler Tværbundet polyethylenisolering giver fremragende termisk stabilitet (90-105°C kontinuerlig), modstandsdygtighed over for spændingsrevner fra omgivelserne og langsigtet ydeevne i fugtige miljøer. Almindelige konstruktioner: enkelt- eller flerkernet med PVC-, PE- eller LSOH-kappe. Gældende standarder: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 osv. Pansrede kabler (for forbedret mekanisk beskyttelse) STA (Steel Tape Armor) — Effektiv mod knusning og gnaverskader. SWA (Steel Wire Armor) — Overlegen trækstyrke; ideel til ustabil jord eller lange træk. 3.3 Vedvarende energikilder og solcelleanlæg BRUG-2 or PV-ledning (UL 4703) UV-bestandig, højtemperaturklassificeret (90–150°C); velegnet til udsatte løb og nedgravede segmenter. Dobbeltklassificerede XLPE-ledere (f.eks. RHW-2/USE-2) specificeres i stigende grad. 4. Sammenligning af ledermateriale Feature Kobber (Cu) Aluminium (Al / Legering / ACSR) Elektrisk ledningsevne Høj (≈100 % IACS) Moderat (≈61 % IACS for EF-kvalitet; legeringer bedre) Vægt Tyngre Betydeligt lettere (lettere håndtering/træk) Korrosionsbestandighed Fremragende Godt, når det afsluttes korrekt med inhibitorer Materialeomkostninger Højere Lavere, især i større lederstørrelser Typiske applikationer Højbelastningskredsløb, trange pladser, kritiske afslutninger Langdistancefødere, forsyningsdistribution, omkostningsdrevne projekter Vigtig bemærkning til aluminiumsledere: Brug altid UL-listede eller tilsvarende konnektorer, påfør godkendt antioxidantforbindelse og følg producentens drejningsmomentspecifikationer for at minimere oxidationsrelaterede forbindelsesfejl. 5. Væsentlige installationspraksis For at maksimere kabellevetid og sikkerhed: 1. Minimum nedgravningsdybde Overhold lokale/nationale elektriske regler. Typiske værdier (eksempel fra NEC tabel 300.5): Forgreningskredsløb til boliger (120/240 V med GFCI-beskyttelse): 12–18 tommer Generel direkte begravelse (de fleste steder): 24 tommer Områder under køretøjstrafik (indkørsler, veje): 24 tommer eller mere I ledning: reducerede dybder tilladt (6-18 tommer afhængigt af ledningstype) 2. Sengetøj og opfyldning Placer 4-6 tommer rent sand eller fin, stenfri jord under og omkring kablet for at beskytte mod skarpe genstande. 3. Advarsel og mekanisk beskyttelse Installer sporbar underjordisk advarselstape 12 tommer over kablet. Brug betonplader, beskyttelsesplader eller muffer i højrisikogravezoner. 4. Yderligere bedste praksis Overhold minimum bøjningsradius i henhold til fabrikantens specifikationer. Kontroller trækspændingen for at undgå skader på kappe eller isolering. Udfør isolationsmodstandstest (megger) efter installation og tilbagefyldning. 6. Resumé – Udvælgelsesretningslinjer Projekttype Anbefalede kabeltyper Vigtige fordele Standard bolig / let erhverv UF-B, USE-2/RHW-2/XHHW-2, URD aluminium Omkostningseffektiv, bredt tilgængelig Industriel / forsyningskraft distribution XLPE-isoleret (pansret STA/SWA ved behov) Overlegen termisk og miljømæssig ydeevne Solar PV / vedvarende energi BRUG-2, PV Wire (UL 4703), dual-rated XLPE UV-modstand, høj temperaturklassificering Bekræft altid overensstemmelse med den seneste udgave af gældende standarder (NEC, IEC 60502-serien eller lokale regulativer), gennemgå producentens datablade, og udfør stedspecifikke risikovurderinger. Lad os støtte dit projekt: Kontakt vores tekniske eksperter for skræddersyede specifikationer, hjælp til standardoverholdelse eller detaljerede datablade om XLPE-pansrede kabler, USE-2-ækvivalenter, SWA-varianter og mere.
