Nyheder og blog

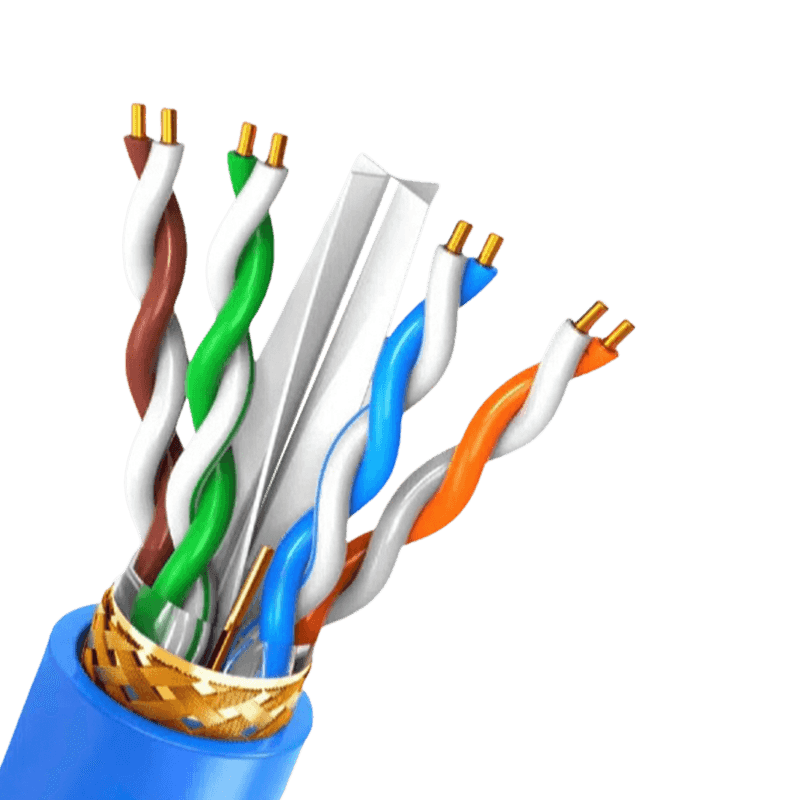

  • Kommunikationskabler: Nøglevalg og præstationsfaktorer
    At vælge det rigtige kommunikationskabler handler grundlæggende om at balancere datahastighed, afstand og miljøinterferens. Den mest kritiske takeaway er det skærmede parsnoede (STP) kabler og fiberoptiske kabler giver den højeste dataintegritet i elektrisk støjende miljøer , mens unshielded twisted pair (UTP) forbliver en omkostningseffektiv løsning til standard kontornetværk. Signaltab og krydstale er de primære fjender af pålidelig datatransmission, og korrekt ledervalg bestemmer direkte præstationsresultater. Dirigentmaterialets kritiske rolle Materialet, der bruges til ledere, er udgangspunktet for ethvert kabels ydeevne. Mens kobber er standarden, definerer den specifikke type kobber ledningsevne og fysisk holdbarhed. Bar kobber: Tilbyder den højeste ledningsevne og fleksibilitet. Det er benchmark for langdistance-datatransmission på grund af dens lave modstand, som minimerer spændingsfald og signalforringelse over længere kørsler. Fortinnet kobber: Et praktisk alternativ, hvor oxidation er en trussel. Tinbelægningen beskytter kobberkernen, men øger modstanden en smule. Dette materiale er ofte specificeret i industrielle omgivelser eller miljøer med høj luftfugtighed, fordi det forhindrer lederen i at korrodere, hvilket kan skabe et fejlpunkt, der forringer signaler. Kobberbeklædt aluminium (CCA): En budgetmulighed, der udgør betydelige risici. CCA-ledere har højere DC-modstand, hvilket fører til større signaldæmpning. De lider også af dårlig fleksibilitet og er tilbøjelige til at gå i stykker under mekanisk belastning. Installationer, der bruger CCA til højfrekvente data, oplever ofte uregelmæssig ydeevne og forbindelsesfald. Afskærmningskonfigurationer for signalintegritet Afskærmning og afskærmning er ikke udskiftelige udtryk. Hver konfiguration løser en specifik form for elektromagnetisk (EMI) og radiofrekvensinterferens (RFI). At vælge det forkerte skjold til et miljø fyldt med motorer, generatorer eller fluorescerende belysning kan lamme et netværk. Afskærmningstype Design struktur Primær ansøgning F/UTP (Folie) Enkelt samlet aluminiumsfolieindpakning Beskytter mod højfrekvent EMI i ledning S/FTP (fletning og folie) Samlet fletning plus individuel folie pr. par Maksimal sikkerhed for datacentre og 10G-hastigheder SF/UTP (fletning og folie) Dobbelt samlet afskærmning med fletning og folie Barske industrielle miljøer med lavfrekvent EMI Sammenligning af gængse afskærmningsdesign og deres optimale anvendelsestilfælde. For installations running parallel to power lines, the foil provides the necessary coverage. Men for fleksibilitet og lavfrekvent støjafvisning er en fletning afgørende. Forkert jording ved termineringspunktet gør de fleste skjolde fuldstændig ineffektive, hvilket gør skjoldet til en antenne i stedet for en barriere. Jakkematerialer og brandsikkerhedsvurderinger Yderkappen gør mere end at holde ledere sammen. Dens sammensætning dikterer, hvor kablet lovligt og sikkert kan installeres i henhold til brandforskrifter. Brug af en lavkvalitets jakke i et plenum luftbehandlingsrum kan producere giftig røg og forårsage hurtig flammespredning. Plenum (CMP): Konstrueret af lav-røg PVC eller fluorerede polymerer. Plenum-klassificerede kabler er påbudt i hævede gulve og områder med tvungen luftcirkulation, fordi de modstår forbrænding og udsender minimalt med giftige halogener, når de udsættes for brand. Stigrør (CMR): Designed to prevent fire from moving vertically between floors. Disse jakker er normalt PVC-baserede og giver en pålidelig brandblokerende funktion i ikke-plenumrum. LSZH (Low Smoke Zero Halogen): Required in poorly ventilated spaces like submarines, tunnels, and data vaults. Ved forbrænding afgiver jakken vanddamp i stedet for ætsende saltsyre, hvilket beskytter menneskelige lunger og følsomt elektronisk udstyr på samme tid. Kategorivurderinger og båndbreddekapacitet The "Cat" rating stamped on a copper cable defines the frequency bandwidth it can carry without failing a crosstalk test. Et misforhold mellem kabelklassificeringen og netværkshardwaren overtræder direkte kanalstandarderne, hvilket forårsager retransmissioner, der halverer den effektive gennemstrømning. Fysisk konstruktion til høje frekvenser Højere vurderede kabler som Cat6A har ofte en fysisk krydsnet spline, der isolerer de fire snoede par. Denne konstruktion bibeholder snoningens geometri under mekanisk belastning. Uden en spline eller stram vridning for afvisning af alien crosstalk, sker signalkobling mellem tilstødende kabler i store kabelbakker, hvilket forårsager pakketab i hastigheder, der overstiger 1 Gigabit pr. sekund. Solide vs. strandede dirigenter The choice between solid and stranded copper is dictated by distance and flexibility rather than just signal quality. Solide ledere har lavere indføringstab , making them the only choice for permanent links spanning 90 meters or more. Stranded conductors, while more flexible, exhibit a 20% to 50% higher attenuation per meter. This makes stranded patch cables ideal for short equipment connections near the rack, but a source of failure if used to wire a building. Fiber Optic Transmission: Distance Without Interference When the distance exceeds 100 meters, or the data passes through zones with heavy radio frequency interference, copper becomes a liability. Fiberoptiske kabler løser disse problemer i sagens natur. I et typisk industrielt motorstyringscenter kan kobberkabler fungere som en parasitisk antenne, der inducerer spændinger, der steger endepunktsmodtagere. Glass fibers, by contrast, transmit photons—not electrons—making them immune to ground loops and voltage surges. Multimode versus Single-mode The critical distinction lies in the core diameter and light propagation. Multimode fiber, der bruger en 850 nm lodret kavitet overflade-emitterende laser, lider af modal spredning, der begrænser effektiv afstand til omkring 550 meter for 10 Gigabit Ethernet. Single-mode fiber, with a 9-micron core and 1310nm or 1550nm lasers, supports distances beyond 40 kilometers. Omkostningsafvejningen har ændret sig markant: nye bredbånds multimode-fibre håndterer kort rækkevidde datacenterforbindelser effektivt, men single-mode glas foretrækkes nu til campus-rygraden til fremtidssikret båndbreddevækst uden at erstatte det fysiske anlæg. Installationspraksis, der påvirker ydeevnen Specifikationer for kabelydelse er kun gyldige, hvis installationsteknikker bevarer ledernes fysiske geometri. A cable pulled with excessive force will stretch the copper pairs, altering impedance and creating return loss. Knæk og snævre bøjninger, især i uafskærmet snoet par, ændrer afstanden mellem lederne og snoningshastigheden, hvilket direkte øger krydstale ved deformationspunktet. Lige så vigtig er kabelbanen. Crossing fluorescent light ballasts at close parallel distances induces voltage noise onto the pairs. I højspændingsmiljøer forhindrer det induktiv kobling at holde kommunikationskabler mindst 12 tommer væk fra strømkredsløb. For fiber, the primary installation concern is exceeding the minimum bend radius. Et skarpt 90-graders knæk i en glasfiber skaber et mikrobrud eller en tilstand, hvor lys undslipper kernebeklædningsgrænsefladen, hvilket genererer et tab, der ikke kan genoprettes, der gør forbindelsen usynlig for testudstyr.
  • Beklædte ledninger: Sikkerhed, udvælgelse og praktiske anvendelser
    Beklædte ledninger er afgørende for at forhindre elektriske brande og stødfarer i moderne bygninger Når den er korrekt installeret, beklædte ledninger reducere risikoen for kortslutninger med mere end 70 % sammenlignet med uskærmede enkeltlederledninger . Deres ydre isolerende lag beskytter ikke kun mod mekanisk skade, men giver også en kontinuerlig jordbane. Til bolig- og lette kommercielle applikationer er brug af kapslede kabler såsom dobbelt-og-jord eller lignende kappede konstruktioner en direkte, kode-kompatibel måde at opnå sikrere elektrisk distribution. Hvad er beklædte ledninger, og hvordan adskiller de sig fra bare eller enkeltisolerede ledere En beklædt ledning består af to eller flere isolerede strømførende ledere (fase og nul) plus en blottet eller isoleret jordleder, alle omsluttet af en ydre kappe af PVC, gummi eller LSZH (Low Smoke Zero Halogen). Den vigtigste forskel: Enkeltisolerede ledninger har kun ét lag isolering pr. leder og føres typisk inde i ledninger eller kanaler. Beklædte kabler kombinerer mekanisk beskyttelse og isolering i én samling, hvilket eliminerer behovet for yderligere ledninger på tørre, beskyttede steder. For eksempel kan et standard 2,5 mm² kappekabel, der anvendes i 13A-stikkredsløb, modstå en trækkraft på op til 200N under installationen uden at beskadige den indre isolering, hvorimod en enkelt isoleret ledning med samme tværsnit kræver ledning for at opnå tilsvarende mekanisk beskyttelse. Kritiske sikkerhedsfordele: brandhæmning og forebyggelse af elektrisk stød Moderne beklædte ledninger er klassificeret til flammehæmning i henhold til IEC 60332-1 eller lignende standarder. I en kontrolleret test, en PVC-beklædt kabel selvslukket inden for 60 sekunder efter at have fjernet brænderflammen, mens ukappede termoplastiske tråde fortsatte med at brænde og dryppe flammende partikler. Den ydre kappe fungerer også som en barriere mod utilsigtet kontakt. Data fra rapporter om elektriske hændelser viser, at boliger, der udelukkende er tilsluttet med dobbeltisolerede kappekabler, har 82 % færre isolationsfejl-relaterede stød sammenlignet med dem, der bruger enkeltisolerede ledninger i rør. Udvalgsvejledning: Tilpasning af beklædte trådtyper til virkelige applikationer Valg af forkert kappemateriale eller lederstørrelse fører til for tidlig fejl. Nedenfor er en praktisk tabel baseret på almindelige installationsmiljøer og belastningskrav. Bemærk, at alle værdier antager en omgivelsestemperatur på 30°C og kobberledere (det mest almindelige materiale til beklædte ledninger). Tabel 1: Anbefalede beklædte trådtyper efter anvendelse og miljø Anvendelsesområde Lederstørrelse (mm²) Skede type Max strøm (A) Lyskredsløb (tør indendørs) 1,0 eller 1,5 PVC (70°C) 11 - 16 Stikkontakter (indenlandsk) 2.5 PVC eller LSZH 20 - 27 Komfur / HVAC (fast) 6,0 eller 10 PVC eller gummi 32 - 63 Udendørs / fugtige steder 2,5 eller 4,0 Gummi eller XLPE 25 - 37 Ved skjult installation i termisk isolering gælder deratingfaktorer. En 2,5 mm² beklædt ledning begravet i over 100 mm isolering kan få sin strømværdi reduceret med op til 50 % (f.eks. fra 27A til 13,5A). Kontroller altid lokale ledningsbestemmelser. Best practices for installation, der forlænger levetiden ud over 30 år En korrekt installeret beklædt ledning i et tørt, ventileret rum kan nemt holde 40 til 50 år . Tre almindelige fejl reducerer dog denne levetid dramatisk: Overbøjning: Minimum bøjningsradius skal være mindst 4x kabeldiameteren. En beklædt ledning med en diameter på 10 mm bøjet omkring en radius på 35 mm forårsager mikrorevner i kappen, hvilket reducerer isoleringsmodstanden til under 1 MΩ inden for 3 år (startværdi >100 MΩ). Overskridelse af temperaturgrænser: PVC-beklædt tråd, der kontinuerligt drives ved 80°C (i stedet for de nominelle 70°C), ældes dobbelt så hurtigt. Data viser, at for hver 10°C over mærket, isoleringslevetiden halveres . Forkert stripning: At skære de indvendige ledere, mens den ydre kappe fjernes, skaber stresspunkter. I en undersøgelse af 200 fejlbehæftede kredsløb, 37 % af fejlene opstod ved dårligt afisolerede kappeender . Brug et dedikeret kabelafisolersæt til den korrekte dybde - typisk 0,5 mm mindre end kappens tykkelse. For en standard 1,5 mm tyk PVC-kappe, en afisoleringsdybde på 1,0 mm efterlader en sikkerhedsmargin uden at blotlægge ledere. Almindelige misforståelser om beklædte ledninger (med datakorrektioner) Misforståelse af beklædte ledningsklassificeringer fører til farlige erstatninger. Nedenfor er en liste over hyppige fejl i forhold til faktiske fakta baseret på laboratorie- og feltdata. Myte: Alle beklædte ledninger er vandtætte. Fakta: Kun gummi- eller specialklassificerede LSZH-kapper tåler konstant fugt. Standard PVC-beklædt tråd absorberer 0,5 til 1,5 vægt% vand efter 24 timers nedsænkning , hvilket fører til øget lækstrøm. Myte: Tykkere hylster betyder altid bedre beskyttelse. Fakta: En 1,8 mm PVC-kappe giver 90 % af den mekaniske slagfasthed af en 2,5 mm-kappe, men sidstnævnte reducerer fleksibiliteten ved at 40 % og øger installationsbesværet i trange rum. Myte: Beklædte ledninger behøver aldrig ledning. Fakta: På steder, der er modtagelige for skader eller stød fra gnavere (såsom garager eller ydre vægge), er yderligere mekanisk beskyttelse som f.eks. ledning påkrævet. Test viser, at standard PVC-kappe er gennemtrængt af en 2 mm stålnål med mindre end 50N kraft – godt inden for bidkraften hos almindelige gnavere. Trin-for-trin procedure for at teste, om en eksisterende beklædt ledning forbliver sikker Periodisk test undgår uventede fejl. Følg denne praktiske tjekliste ved hjælp af grundlæggende elektrisk testudstyr. Registrer værdierne til sammenligning år til år. Visuel inspektion: Tjek for revner, misfarvning eller hævelse af den ydre kappe. Hævelse indikerer migration af blødgøringsmiddel eller overophedning - udskift straks, hvis hævelsen overstiger 15% af original diameter . Isolationsmodstandstest: Brug en 500V DC megger til at måle mellem ledere og mellem hver leder og jord. En sund beklædt ledning bør vise større end 100 MΩ . Værdier nedenfor 1 MΩ kræver øjeblikkelig udskiftning. Kontinuitet af jordkernen: Mål modstanden fra jordlederen i den ene ende til den anden ende. For en 30m længde på 1,5 mm² jord, forvent mindre end 0,4 Ω . Højere værdier indikerer løse forbindelser eller korroderede tråde. Kontrol af kappeintegritet: Pak kablet stramt med selvsammensmeltende tape og nedsænk den tapede sektion i vand, mens isolationsmodstanden måles. Ethvert fald nedenfor 50 MΩ efter 5 minutter bekræfter kappen mikrorevner. Udfør denne testcyklus hver 5 år for boliginstallationer og årligt til industrielle eller fugtige miljøer. At følge denne tidsplan kan forlænge den effektive sikre levetid for beklædte ledninger fra typiske 25-30 år til langt over 45 år . Konklusion: Beklædte ledninger forbliver den mest omkostningseffektive sikkerhedsopgradering til ethvert elektrisk system Data fra forsikringsskader og brandundersøgelser viser konsekvent, at ejendomme fuldt ledningsført med kompatible kappede kabler har 60 % færre elektriske brandhændelser pr. 1.000 installationer sammenlignet med dem, der bruger ældre rewireable eller ukappede systemer. De ekstra forudgående omkostninger (typisk $0,20 til $0,50 per meter mere end almindelig enkeltisoleret ledning) er tjent tilbage inden for to år gennem lavere installationsarbejde og reducerede kabelføringskrav. For enhver nybygning eller renovering er specificering af beklædte ledninger med passende kappemateriale og korrekt lederstørrelse en direkte, målbar handling mod en sikrere og mere holdbar elektrisk infrastruktur.
  • Kontrolkabler vs. strømkabler: Vigtigste forskelle, du skal kende
    Tag et styrekabel og et strømkabel op side om side, og de ser næsten identiske ud. Samme ydre jakke, lignende diameter, sammenlignelig vægt. Men ledninger dem forkert, og konsekvenserne spænder fra mislykkede automatiseringssekvenser til alvorlige elektriske farer. Forskellen mellem disse to kabeltyper er ikke kosmetisk – den er fundamental. Hvad de faktisk er til Et strømkabel har én opgave: at flytte elektrisk energi fra en kilde til en belastning. Uanset om det er at forsyne en motor, forsyne en transformer eller fordele strøm gennem en bygning, er strømkablet kanalen for rå elektrisk kraft. Den fører høj strøm over lange afstande, og dens design afspejler denne efterspørgsel. Et styrekabel gør noget helt andet. Det bærer signaler - kommandoer, feedback, målinger - mellem et kontrolsystem og de enheder, det administrerer. Tænk på en PLC, der sender en åben/luk-instruktion til en magnetventil, eller en sensor, der rapporterer temperaturen tilbage til et overvågningspanel. Strømmen er minimal; nøjagtigheden er alt. I praksis løber begge kabler ofte gennem den samme ledning eller kabelbakke. Et strømkabel aktiverer motoren; et kontrolkabel fortæller, hvornår den skal starte og stoppe. De er komplementære, ikke udskiftelige. Hvordan de er bygget anderledes Spændingsmærke er den mest umiddelbare strukturelle forskel. Strømkabler er klassificeret til 0,6/1kV og derover - mellemspændingstyper når 10kV, 35kV og derover, underlagt standarder såsom IEC 60502 for ekstruderede isoleringskabler. Kontrolkabler fungerer i et meget lavere område: typisk 300/450V til 450/750V, fordi signaltransmission ikke kræver højspændingsinfrastruktur. Ledertværsnit og kernetal fortælle resten af historien. Strømkabler prioriterer strømbærende kapacitet, så ledere er store - sædvanligvis 16 mm², 50 mm², 120 mm² eller større i kobber eller aluminium. Kerneantal forbliver lavt: 1 til 5 kerner pr. kabel er standard. Kontrolkabler inverterer denne logik fuldstændigt. Ledere er små (0,5 mm² til 10 mm²), men antallet af kerner er højt – alt fra 2 kerner op til 61 kerner i et enkelt kabel – fordi et komplekst styrekredsløb har brug for mange uafhængige signalveje samlet effektivt. Isolering og beklædning følge samme mønster. Strømkabler kræver tyk, robust kappe til at håndtere høje spændinger, mekanisk belastning, varme og fugt. Kontrolkabler bruger lettere PVC- eller XLPE-isolering, tilstrækkelig til lavspændingssignaler. Når begge kabeltyper deler et industrielt miljø, er strømkablets kappe mærkbart tungere. Afskærmning er valgfri på strømkabler, men ofte kritisk på styrekabler. I miljøer med stærk elektromagnetisk interferens - i nærheden af ​​store motorer, frekvensomformere eller koblingsudstyr - vil et uskærmet styrekabel opfange støj, der ødelægger signaler. Et kobbertape eller flettet skærm omkring kontrolkablet blokerer denne interferens og bevarer signalintegriteten. Farvekodning også adskiller sig. Strømkabelkerner bruger standardfasefarver (brun, sort, grå for faser; blå for neutral; grøn/gul for jord) for at understøtte sikker installation og vedligeholdelse. Styrekabelkerner er typisk sorte med hvide numeriske markeringer, da individuel kredsløbsidentifikation betyder mere end fasekonvention. Hvor hvert kabel hører hjemme Strømkabler fungerer overalt, hvor elektrisk energi skal bevæge sig i skala. Underjordiske distributionsnetværk, overhead-transmissionsledninger, industrielle maskineri-tilførsler og bygningsstrømstige er alle afhængige af strømkabler. Til ledningsføring og distribution af faciliteter, lavspændingskabler til bygnings- og industridistribution håndtere langt de fleste kommercielle og letindustrielle byrder. Til netinfrastruktur, understationer og forsyningsforbindelser, mellemspændingskabler til net- og understationsanvendelser bære strøm ved de spændinger, der kræves for effektiv langdistancetransmission. Kontrolkabler er rygraden i enhver automatiseret proces. Samlebånd til biler, kemiske fabrikkers DCS-systemer, bygningsstyringssystemer (HVAC, belysning, adgangskontrol), jernbanesignalering og kraftværksbeskyttelsesrelækredsløb er alle afhængige af styrekabler til at transmittere de signaler, der holder driften synkroniseret og sikker. Styrekabler til industriel automation og udstyrsledninger er designet specielt til at imødekomme præcisions- og fleksibilitetskravene i disse miljøer. Hurtig reference sammenligning Vigtige strukturelle og funktionelle forskelle mellem strøm- og styrekabler Parameter Strømkabel Styrekabel Primær funktion Overfør elektrisk energi Sende styresignaler/data Spændingsmærke 0,6/1kV og derover (op til 500kV) 300/450V – 450/750V Ledertværsnit Stor (16mm² – 500mm²) Lille (0,5 mm² – 10 mm²) Antal kerner 1 – 5 kerner 2 – 61 kerner Isoleringstykkelse Tyk (klassificeret højspænding) Lettere (lavspændingsklassificeret) Afskærmning Sjældent påkrævet Ofte påkrævet (EMI-miljøer) Kernefarvekodning Fasefarver (brun / sort / grå) Sort med hvid nummerering Ledermateriale Kobber eller aluminium Kobber (standard) Sådan vælger du den rigtige Tre spørgsmål løser de fleste valgbeslutninger. Først: hvad bærer kablet? Hvis den leverer strøm til en belastning – motor, lyskredsløb, HVAC-enhed – er det en strømkabelapplikation. Hvis den bærer en kommando, en måling eller et feedbacksignal, er det en kontrolkabelapplikation. Andet: hvilken spænding kører systemet på? Systemer, der kører over 1kV, kræver strømkabler, der er klassificeret i overensstemmelse hermed. Signal- og styrekredsløb, der kører ved 24VDC, 120VAC eller 230VAC, falder inden for kontrolkablets område. For det tredje: hvad er det elektromagnetiske miljø? Hvis kablet løber i nærheden af ​​koblingsudstyr med høj effekt, frekvensomformere eller store motorer, er et skærmet styrekabel nødvendigt for at forhindre signalforringelse. I barske eller høje temperaturer, flammehæmmende og højtemperaturbestandige ledninger giver yderligere beskyttelse til både strøm- og kontrolapplikationer. At erstatte den ene kabeltype med den anden er aldrig en løsning. Brug af et styrekabel i en strømapplikation risikerer isolationsfejl og brand. At køre et strømkabel, hvor et styrekabel hører hjemme, spilder omkostninger og plads og kan stadig forårsage interferens. Det rigtige kabel, dimensioneret og specificeret korrekt, er det, der holder systemerne kørende sikkert og pålideligt i hele deres levetid. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Sådan vælger du det rigtige bare aluminiumskabel: nøglefaktorer for ydeevne og sikkerhed
    At vælge det rigtige nøgne aluminiumskabel er en kritisk beslutning for ingeniører, projektledere og indkøbsteams, der arbejder med overliggende krafttransmissions- og distributionssystemer. Det forkerte valg kan kompromittere nettets pålidelighed, øge vedligeholdelsesomkostningerne eller skabe sikkerhedsrisici i marken. Denne guide gennemgår de vigtigste tekniske og miljømæssige faktorer, der bør drive ethvert valg af blankt aluminiumskabler. Hvorfor bare aluminiumskabel er et foretrukket valg til overheadtransmission Bare aluminiumskabler har været betroet til udendørs overliggende kraftoverførsel i over et århundrede, og det er der god grund til. Sammenlignet med kobber leder aluminium elektricitet ved ca 61 % af kobbers ledningsevne som målt i forhold til International Annealed Copper Standard (IACS). Selvom dette betyder, at et større tværsnitsareal er nødvendigt for at bære den samme strøm, gør aluminiums andre egenskaber denne afvejning værd i mange applikationer. Aluminium vejer omkring en tredjedel så meget som kobber, hvilket dramatisk reducerer den strukturelle belastning af tårne ​​og pæle og reducerer installationsomkostningerne over lange spænd. På omkostningssiden giver aluminiumkabel typisk betydelige materialebesparelser sammenlignet med tilsvarende kobberledere - en afgørende fordel i netinfrastrukturprojekter, hvor der kan være behov for hundreder eller tusinder af kilometer ledere. For en detaljeret sammenligning af begge materialer på tværs af ledningsevne, vægt, omkostninger og sikkerhed, se kobber vs aluminium ledninger . Når applikationen er udendørs overheadtransmission, og budgeteffektivitet har betydning, blanke aluminiumskabler konstant levere stærk værdi. Forståelse af hovedtyperne af blanke aluminiumsledere Ikke alle nøgne aluminiumskabler er ens. Tre primære konfigurationer er tilgængelige, hver konstrueret til forskellige præstationsprioriteter. AAC (All Aluminium Conductor) er fremstillet udelukkende af elektriske aluminiumstråde. Det giver god ledningsevne og er økonomisk, hvilket gør det velegnet til generelle udendørs applikationer og kortere spændvidder, hvor høj trækstyrke ikke er det primære problem. AAAC (All Aluminium Alloy Conductor) er fremstillet af tråde af aluminiumslegering i stedet for rent aluminium. Dette giver overlegen korrosionsbestandighed, hvilket gør det til den foretrukne mulighed for fugtige, kystnære eller kemisk aggressive miljøer. Legeringskonstruktionen forbedrer også trækstyrken sammenlignet med AAC. ACSR (Aluminium Conductor Steel Forstærket) kombinerer et ydre aluminiumlag med en stålkerne. Stålkernen giver høj trækstyrke, mens aluminiumstrådene bærer den elektriske strøm. Denne konfiguration er standardvalget til installationer med lang spændvidde og højspændingsluftledninger, hvor mekanisk belastning er krævende. Den kombinerer høj styrke med god ledningsevne - en balance, som rene aluminiumsledere ikke kan opnå alene. Valg af den korrekte type afhænger af din spændvidde, påkrævet mekanisk styrke, lokale miljøforhold og budget. For de fleste højspændings-langdistancelinjer er ACSR branchens standard. Til kystnære eller korrosive miljøer er AAAC typisk det bedre valg. For mellemspændings- og lavspændingsluftkabel applikationer med kortere spændvidder, AAC eller AAAC giver ofte den rette balance mellem omkostninger og ydeevne. Strømbærende kapacitet og tværsnitsvalg Ampacity — en leders strømbærende kapacitet — er det første tal, der bestemmer, når der specificeres ethvert blankt aluminiumskabel. At vælge en underdimensioneret leder skaber farlig varmeopbygning; overdimensionering øger omkostningerne unødigt. Ampacity afhænger af flere variabler: lederens tværsnitsareal, omgivende temperatur, solstråling, vindhastighed og installationskonfigurationen. I luftledningsdesign tager ingeniører også højde for den maksimalt tilladte driftstemperatur for lederen, hvilket påvirker både lederens levetid og nedbøjningsadfærd. For udendørs overliggende nøgne ledere anbefales en konservativ tilgang. En let overdimensionering af lederen i forhold til den beregnede maksimale belastning giver en sikkerhedsmargin mod spidsbelastning, ekstreme omgivende temperaturer og fremtidig belastningsvækst. Tværsnitsarealet bør vælges ud fra den worst-case kombination af belastning og miljøforhold, der forventes over kablets designlevetid. Kontroller altid ampacitetsværdierne i forhold til den gældende nationale eller internationale standard for den specifikke ledertype og installationsmetode, der anvendes. Krav til mekanisk styrke og spændvidde I luftledningsdesign er elektrisk ydeevne alene ikke tilstrækkelig - lederen skal også håndtere de mekaniske belastninger fra lange spænd, vindbelastning, isbelastning og termisk udvidelse og sammentrækning i løbet af mange års udendørs brug. Trækstyrken af ​​en bar aluminiumsleder bestemmer, hvor lang en spændvidde der sikkert kan spændes mellem støttestrukturer. ACSR-ledere er specielt konstrueret til denne udfordring: stålkernen bærer størstedelen af ​​den mekaniske belastning, mens aluminiumstrådene håndterer strømtransmission. Til meget lange spænd eller områder udsat for høj vind- eller isbelastning er ACSR typisk det eneste passende valg. Sag- og spændingsberegninger skal udføres for hvert spænd i linjedesignet. Lederen skal have nok nedbøjning til at forblive inden for sikre frihøjdegrænser under maksimal temperatur (når lederen udvider sig og falder mest), mens den opretholder tilstrækkelig spænding ved minimumstemperatur (når sammentrækning øger mekanisk belastning). I områder, der er udsat for vind-inducerede vibrationer, hjælper anti-vibrationsdæmpere og passende ledervalg med at forhindre træthedsskader ved ophængningspunkter over tid. Miljøforhold og korrosionsbestandighed Installationsmiljøet har væsentlig indflydelse på, hvilken blank aluminiumsledertype der er passende. Aluminium danner naturligt et tyndt oxidlag på overfladen, som giver en vis basisbeskyttelse mod yderligere oxidation. Denne beskyttelse er dog ikke ensartet på tværs af alle miljøforhold. Anbefalinger af ledertype efter miljø Miljø Anbefalet ledertype Nøgleårsag Generelt landligt / inde i landet udendørs AAC eller ACSR Omkostningseffektiv; moderat korrosionseksponering Kystnære / høj luftfugtighed AAAC Overlegen korrosionsbestandighed fra legeringssammensætning Industrizoner (kemisk eksponering) AAAC Legering modstår kemiske og saltfyldte atmosfærer Transmission med lang spændvidde/høj belastning ACSR Stålkerne giver den nødvendige mekaniske styrke Interne tilslutninger til understation AAC eller AAAC Kortere spændvidder; vægt og omkostningsprioritet I kystnære og industrielle miljøer fremskynder kombinationen af fugt og luftbårne forurenende stoffer den elektrokemiske korrosion. AAAC-ledere, som inkorporerer aluminiumslegering frem for rene aluminiumstråde, giver en meningsfuldt bedre langsigtet korrosionsbestandighed under disse forhold og reducerer risikoen for ledernedbrydning, der i sidste ende kan kompromittere linjesikkerheden. Overholdelse af industristandarder Bare aluminiumkabler beregnet til kraftoverførsel skal overholde anerkendte internationale eller nationale standarder. Disse standarder definerer minimumskravene til lederens renhed, trådningskonfiguration, mekaniske egenskaber, elektrisk modstand og testprocedurer. Specificering og anskaffelse af ledere, der opfylder disse standarder, er en ikke-forhandlingsbar baseline for sikker og pålidelig netdrift. De mest udbredte standarder omfatter IEC 61089 (rundtrådede ledere til luftledninger), ASTM B230 og B231 (ledere i aluminium og aluminiumslegeringer til overliggende brug) og regionale standarder som GB/T 1179, der bruges i Kina. For internationale indkøb bør købere specificere, hvilken standard der gælder i mållandet og kræve dokumentation for overholdelse fra producenten. Certificering af anerkendte kvalitetsstyringssystemer - såsom ISO 9001 for produktionskvalitet og ISO 14001 for miljøstyring - giver yderligere tillid til sammenhængen i fremstillingsprocesserne. Velrenommerede producenter vil også have produktspecifikke certificeringer og være i stand til at levere testrapporter, der viser overensstemmelse med den relevante lederstandard. Afslutning og tilslutningssikkerhed Et af de vigtigste - og ofte oversete - aspekter ved valget af blankt aluminiumskabler er termineringssystemet. Selve kablet kan være korrekt specificeret, men dårlige forbindelser er en førende årsag til overophedning, lysbuedannelse og for tidlig fejl i aluminiumslederinstallationer. Aluminium udvider og trækker sig mere end kobber som reaktion på temperaturændringer. Denne termiske cykling kan gradvist løsne forbindelser, der ikke var korrekt tilspændt, eller som brugte inkompatibel hardware. Over tid øger løse forbindelser kontaktmodstanden, genererer overskudsvarme og skaber brandrisiko. Løsningen er at bruge stik, klemmer og hardware, der er specifikt klassificeret til aluminiumsledere, og at anvende de korrekte installationsmomentværdier som specificeret af hardwareproducenten. Til jumperforbindelser og splejsninger i luftledninger foretrækkes konnektorer af kompressionstypen generelt, fordi de giver ensartet mekanisk kontakt over hele ledertværsnittet. Al termineringshardware skal inspiceres under installationen og efterprøves under planlagte vedligeholdelsescyklusser, især i områder, der er udsat for vibrationer eller store daglige temperaturudsving. Moderne aluminiumkabelinstallation kan, når det udføres med de rigtige komponenter og procedurer, levere samme langsigtede pålidelighed som kobber. Nøglen er at sikre, at hvert element i installationen - leder, hardware og håndværk - er matchet og overholder koden. Konklusion At vælge det rigtige nøgne aluminiumskabel kræver mere end at sammenligne priser pr. meter. Beslutningen skal tage højde for ledertype (AAC, AAAC eller ACSR), påkrævet strømbærende kapacitet, krav til mekanisk spændvidde, miljøeksponering, gældende standarder og termineringssystemkompatibilitet. Hver af disse faktorer påvirker direkte installationens sikkerhed, pålidelighed og samlede livscyklusomkostninger. Til de fleste overheadtransmissionsapplikationer forbliver ACSR det foretrukne valg til lange spændvidder og højbelastningslinjer, mens AAAC tilbyder overlegen korrosionsbestandighed i kystnære eller kemisk aggressive miljøer. AAC giver en økonomisk løsning til kortere spændvidder under godartede forhold. I alle tilfælde er overholdelse af internationale standarder og korrekt installationspraksis afgørende for at opnå den ydeevne og sikkerhed, som applikationen kræver. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Er det obligatorisk at udskifte gammel knop og rørledninger?
    Knob and Tube (K&T) ledninger var standarden for elektriske boligsystemer fra 1880'erne til 1940'erne. Men da den grundlæggende ikke er i stand til at understøtte de høje strømbehov i moderne husholdninger, er elektriske fejl og aldrende infrastruktur blevet hovedårsagerne til strukturelle boligbrande. I. Hvordan identificerer man hurtigt K&T-systemer? Visuelle egenskaber: I udsatte områder som ufærdige kældre og lofter skal du kigge efter små hvide eller grå cylindriske keramiske isolatorer, der er sømmet til træbjælker, der sikrer enkelte sorte eller hvide stofbeklædte linjer. Indendørs signaler: Den udbredte tilstedeværelse af ujordede to-benede stikkontakter i boligområder er en stærk indikator for, at vintage-infrastruktur stadig kan være aktiv bag murene. Strukturelt princip: Strømførende og neutrale linjer føres helt separat uden en jordingsmekanisme, idet de er afhængige af keramiske knopper til at hænge dem i luften og undgå direkte fysisk kontakt med trærammerne. II. Top 4 dødelige farer ved K&T Systems Mangel på jordingsbeskyttelse: K&T-systemer har kun strømførende og neutrale veje. Uden en jordingsmekanisme vil enhver elektrisk lækage søge vejen med mindst modstand mod jorden, hvilket udgør en alvorlig og potentielt dødelig risiko for elektrisk stød. Desuden er moderne overspændingsbeskyttere gjort fuldstændig ubrugelige. Alvorlig isolationsforringelse: I løbet af næsten et århundrede fører nedbrydning af naturgummi og bomuldsstof til alvorlig udtørring, revner og smuldring. Når bare kobber er udsat for trærammer, støv eller gnaveraktivitet, skaber det en høj risiko for lysbuer og strukturelle brande. Overbelastningsopvarmning og elektromagnetisk induktion: At tvinge moderne høj-watt-apparater ind på K&T-kredsløb forårsager alvorlig overbelastning og overophedning. Derudover skaber den brede adskillelse mellem strømførende og neutrale veje stærke, ikke-annullerede elektromagnetiske felter. Hvis disse felter er i nærheden af ​​ferromagnetiske metaller, kan de forårsage farlig hvirvelstrømsopvarmning. Den fatale "isolering"-konflikt: K&T-systemer er designet til udelukkende at stole på fritflydende luft i hulrum i væggen for at sprede varme. Hvis moderne varmeisoleringsmaterialer begraver disse systemer, vil den fangede varme hurtigt akkumulere, hvilket uundgåeligt antænder de omgivende materialer. III. Kommercielle risici: Afvisninger af forsikringer og afslag på realkreditlån Forsikringshindringer: Under underwriting-processen fører opdagelsen af aktive K&T-systemer typisk til, at standardoperatører nægter husejeres forsikringer direkte eller kræver obligatorisk fjernelse. Selv hvis højrisikodækning er sikret, er præmierne eksponentielt højere. Transaktionsblokke: Hvis en vurderingsmand identificerer sikkerhedsrisici i forbindelse med vintage-systemer i godkendelsesfasen for realkreditlån, vil låneprocessen øjeblikkeligt stoppe, hvilket i alvorlig grad svækker sælgers forhandlingsstyrke. Lovmæssige forbud: National Electrical Code (NEC) artikel 394.12 forbyder strengt installation af løs, rullet eller opskummet termisk isolering i hule rum, der indeholder K&T-systemer. IV. Moderne alternative løsninger Forsøg på at forbedre sikkerheden ved blot at installere moderne AFCI/GFCI-afbrydere på gamle systemer mislykkes normalt. En komplet, professionel omledning af autoriserede elektrikere er den eneste videnskabeligt forsvarlige løsning. Mulighed A: Ikke-metalliske beklædte løsninger (NM-B / Romex) Funktioner: Den absolutte standard for moderne tør indendørs ruteføring. Det omslutter de strømførende, neutrale og jordforbindelsesveje tæt i en PVC-kappe, hvilket perfekt udelukker elektromagnetiske induktionsrisici. Fordele: Varmebestandig op til 90°C (194°F), meget fleksibel og reducerer markant arbejdsomkostninger til skjulte væginstallationer. Mulighed B: Metalbeklædte løsninger (Type MC) Funktioner: Indpakket i et sammenlåsende metalpanser og udstyret med en uafhængig isoleret grøn jordingssti. Fordele: Giver overlegen beskyttelse mod fysisk skade og indtrængen af gnavere, hvilket giver mulighed for udsatte overfladeinstallationer i historiske bygninger, hvor vægfjernelse er umulig. V. Ofte stillede spørgsmål (FAQ) Q1: Kan jeg bare udskifte de beskadigede sektioner eller installere moderne afbrydere i stedet for at lave en fuldt hus opgradering? Nej. K&T-systemer lider ofte af "delte neutrale" overtrædelser, som vil få meget følsomme AFCI/GFCI-afbrydere til at udløse konstant eller ikke fungerer. En komplet systemudskiftning er den eneste effektive løsning. Q2: Hvorfor nægtede entreprenører at installere vægvarmeisolering på grund af mit K&T-system? K&T-systemer er helt afhængige af fri luftcirkulation for at sprede varme. At dække dem med termisk isolering fanger varmen og akkumulerer hurtigt temperaturer, indtil en brand starter. Denne praksis er eksplicit forbudt af National Electrical Code (NEC). Q3: Hvad sker der, hvis jeg skjuler eksistensen af ​​et K&T-system, når jeg køber husejerforsikring? Risikoen er enorm. Hvis du forsætligt undlader at oplyse det, og der opstår en brand, har forsikringsselskabet absolut ret til at afvise dit krav baseret på fortielse af en væsentlig risiko. VI. Konklusion I lyset af moderne højdensitetsstrømkrav er vintage K&T-systemer blevet forældede og meget farlige infrastrukturer. For at bestå moderne lovmæssige inspektioner og garantere absolut ejendomssikkerhed er det obligatorisk at fjerne den forældede opsætning og erstatte den med kode-kompatible NM-B eller MC pansrede løsninger. For enhver boligrenovering og tekniske routingbehov er det afgørende at vælge pålidelige materialer. Med 20 års produktionsekspertise, Zhejiang Huapu Cable Co., Ltd. leverer et komplet udvalg af premiumprodukter, herunder NM-B og MC pansrede løsninger, der opfylder de højeste internationale sikkerhedsstandarder. Hvis du planlægger en elektrisk opgradering til historiske ejendomme eller har brug for masseindkøb, bedes du kontakte vores internationale handelsteam for at modtage et professionelt produktkatalog og tilpasset tilbud, der sikrer et solidt sikkerhedsgrundlag for dit projekt.
