Hvorfor SPE er fremtiden for Smart Manufacturing

I udviklingen af ​​Industrial Internet of Things (IIoT) og smart fremstilling har virksomheder konstant stået over for et stort smertepunkt: topniveau-netværk (som kontrolrum og servere) bruger højhastigheds-Ethernet, mens sensorer og aktuatorer på nederste niveau ofte er begrænset til forældede, lavhastigheds- og inkompatible feltbusser på grund af plads- og kablingsomkostninger.

Fremkomsten af Single Pair Ethernet (SPE) har fuldstændig brudt denne dødvande. Det forenkler det traditionelle 4-par (8-core) Ethernet-kabel ned til kun 1 par (2 kerner), men opnår stadig højhastigheds datatransmission og synkroniseret strømforsyning. Dette er ikke bare en fysisk "slankning", men en fundamental revolution, der muliggør problemfri, all-IP-kommunikation fra sensoren direkte til skyen.

Kernesammenligning : SPE vs. traditionelt Ethernet

Cat5e eller Cat6 kabler vi er mest bekendt med indeholder 8 kobberledninger, og traditionel Ethernet-ledning er typisk strengt begrænset til en maksimal afstand på 100 meter. Dette design er perfekt til kontormiljøer, men det virker omfangsrigt og begrænset i ekstremt kompakte og barske industrielle omgivelser (såsom inde i fleraksede robotarme eller langs tusinder af meter af rørledninger).

De forstyrrende fordele ved SPE omfatter :

• Minimalistisk struktur : Forlader fuldstændig krydsvævsfylderen og de ekstra 6 tråde, og kræver kun et enkelt afbalanceret snoet par.

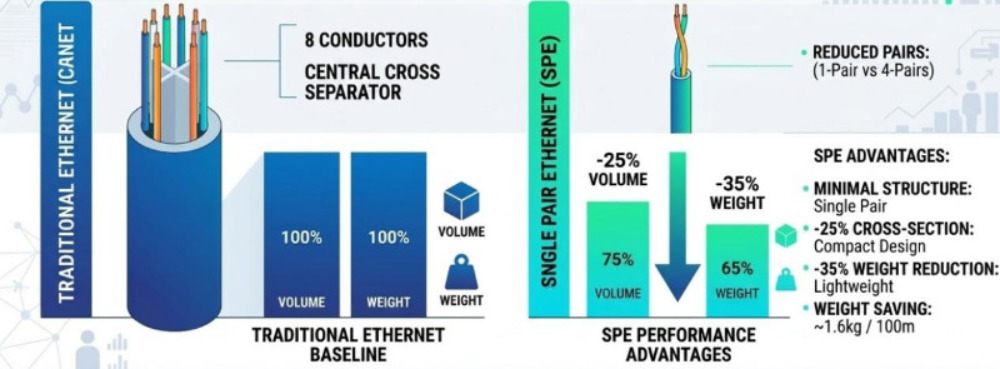

• Drastisk reduktion i volumen og vægt : Sammenlignet med traditionelle industrielle Ethernet-ledninger reducerer SPE installationens tværsnitsareal med ca 25 % og den samlede vægt pr 35 % . I store datastativer eller jernbanetransitsystemer eliminerer dette cirka 1,6 kg egenvægt pr. 100 meter.
• Overlegen fleksibilitet og vridningsmodstand : Den enkelt-par symmetriske struktur undgår fysisk problemet med intern "trådfriktion". Kombineret med specielle fyldmaterialer kan SPE modstå titusinder af højfrekvente bøjningscyklusser og kraftig 3D-torsion, hvilket gør den til et perfekt match til industrielle robotter.

Tre kerneindustriens smertepunkter løst af SPE

1. At bryde grænsen for fysisk afstand på 100 meter

I procesautomatiseringsscenarier som olie- og kemiske industrier er udstyr vidt udbredt, hvilket gør den traditionelle 100-meter grænse til en fatal fejl. Den 10BASE-T1L standard inden for SPE-protokolfamilien muliggør 10 Mbps højhastigheds fuld-dupleks transmission over afstande op til 1000 meter , fuldstændig helbrede "afstandsangsten" ved industrielle ledninger.

2. PoDL: Killing Two Birds with One Stone (Data & Power)

Traditionelle enheder kræver ofte separate kabler til data og strøm. SPE introducerer Power over Data Lines (PoDL) teknologi, der muliggør samtidig transmission af data og op til ca. 50W jævnstrøm til terminalenheder. For tungt udstyr har industrien introduceret hybridgrænsefladetopologier, der isolerer højhastighedsdata og op til flere kilowatt strømforsyning inden for samme forbindelse, hvilket i høj grad forenkler udstyrsruting.

3. Eliminering af gateways til "netværksudfladning"

Tidligere måtte fabrikker implementere adskillige dyre "protokolkonverteringsgateways" for at tillade analoge signaler på nederste niveau at kommunikere med det øverste niveau. SPE tillader selv de mindste sensorer på nederste niveau at have uafhængige IP-adresser og oprette forbindelse direkte til TCP/IP-netværket. Det anslås, at eliminering af en enkelt gateway node kan spare over $10.000 i omfattende omkostninger over systemets livscyklus.

Kerneprotokoller og grænsefladeøkosystem

Anvendelse af SPE kræver ikke at dykke ned i komplekse underliggende koder; du skal blot genkende følgende kernestandarder, der bestemmer dens ydeevne:

1. Transmissionshastighed og afstandsmatrix (IEEE 802.3-serien)

• 10BASE-T1L : 10 Mbps hastighed, op til 1000 meter. Designet til proceskontrol over lange afstande, der understøtter indre sikkerhed i eksplosive miljøer (Ethernet-APL).
• 10BASE-T1S : 10 Mbps hastighed, understøtter Multidrop topologi. Tillader, at over et dusin enheder kan forbindes parallelt på en enkelt hovedledning på op til 25 meter lang, hvilket eliminerer massive stjernetopologi-ledninger.
• 100/1000BASE-T1 : 100 Mbps eller 1 Gbps Gigabit hastighed, op til 15-40 meter. Anvendes primært til højhastighedsforbindelse inde i køretøjer eller industrielt maskinsyn med høj opløsning.

2. Industrielle tilslutningsgrænsefladestandarder (IEC 63171-serien)

Fordi traditionelle RJ45-stik er for omfangsrige og mangler vibrationsmodstand, har industrien etableret nye standarder:

• IEC 63171-6 og andre mikrogrænseflader : Disse dækker IP20 til IP67 beskyttelsesklassificeringer og er stød- og faldbestandige. Deres volumen er kun en brøkdel af traditionelle grænseflader, hvilket gør dem til de vigtigste stik til næste generations enheder.
• M12 Hybrid Interface (IEC 63171-7) : Den ultimative løsning til enheder med høj effekt. Standarden definerer kombinationer af datastifter og flere højeffektforsyningsstifter, der understøtter den samtidige transmission af "datakraft" til tungt udstyr som motorer og servodrev.

Ofte stillede spørgsmål (FAQ)

Q1: Er SPE langsommere end traditionelle netværk?

Nej. Netværkshastigheden afhænger af protokolstandarden, ikke den fysiske tykkelse af linket. SPE kan også understøtte Gigabit-hastigheder op til 1 Gbps over korte afstande (f.eks. 40 meter).

Q2: Er SPE's Power over Data Lines (PoDL) det samme som PoE?

Formålet er det samme, men den underliggende teknologi er anderledes. Traditionel PoE er afhængig af reservepar eller phantom power inden for 4-par kabler, hvorimod PoDL kan blande og transmittere højfrekvente data og DC strøm samtidigt på et enkelt par (2-core) fysisk kredsløb.

Q3: Kan almindelige 2-leder ledninger eller strippede gamle Ethernet-kabler bruges direkte som SPE-kabler?

Stærkt ikke anbefalet. Et ægte SPE-transmissionssystem gennemgår streng optimering for impedans, returtab og krydstale specifikt til enkelt-par højfrekvent transmission. Industrielle SPE-kabler omfatter også specielle fleksible strukturelle elementer, som almindelige kobbertråde simpelthen ikke kan matche.

Konklusion

Single Pair Ethernet (SPE) er på ingen måde en teknisk nedgradering af "at have færre kobberledninger"; det er det fysiske lags hjørnesten for industriel automatisering, der bevæger sig mod ægte digitalisering og intelligens. For virksomheder, der tidligt inkorporerer SPE-teknologi i deres infrastrukturplanlægning, reducerer det ikke kun de nuværende implementerings- og vedligeholdelsesomkostninger drastisk, men griber også højdepunktet i næste generations Internet of Everything-arkitektur.
