Kan aluminiumtråd forbindes direkte til kobberbeholdere?

Når man behandler spørgsmålet om evt aluminiumstråd kan tilsluttes direkte til en standard kobberbeholder, materialevidenskab og nuværende National Electrical Code (NEC) standarder giver et endegyldigt svar: absolut ikke .

Data fra U.S. Consumer Product Safety Commission (CPSC) og Franklin Research Institute afslører, at hjem forbundet med "gammel teknologi" aluminiumtråd før 1972 er 55 gange mere tilbøjelige til at nå "Fire Hazard Conditions" ved stikkontakter og omskifterforbindelser sammenlignet med hjem forbundet med rent kobber. Denne ekstreme brandrisiko stammer ikke fra aluminiumtråden inde i væggene, men koncentrerer sig snarere ved de mekaniske forbindelsespunkter mellem aluminiumtråden og ikke-tilpassede elektriske klemmer.

Hvorfor er direkte aluminium-til-kobber-forbindelse ekstremt farlig?

At presse aluminium og kobber sammen uden specielle medier eller dedikerede mekaniske design udløser uundgåeligt en række langsomme, men irreversible, destruktive fysiske og kemiske reaktioner.

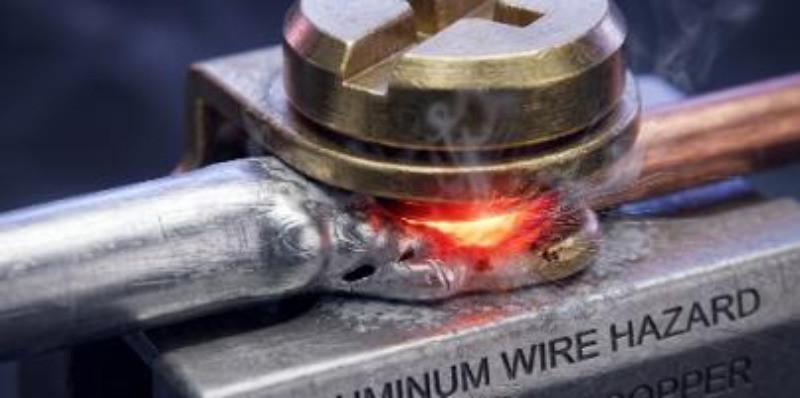

• Termisk udvidelsesmismatch og "Cold Flow": Den termiske udvidelseskoefficient for aluminium (~23,1 µm/m·°C) er betydeligt højere end kobber og stål. Når strømmen opvarmer ledningen under de stive begrænsninger af en standard beholderskrue, gennemgår aluminiumet kraftig ekspansion og irreversibel tværgående plastisk deformation, kendt som "kold flow" eller mekanisk krybning. Ved afkøling trækker aluminiumet sig sammen, men mister dets oprindelige volumen, hvilket efterlader mikroskopiske huller, der forårsager alvorlig løsning, buedannelse og eventuel udbrænding over tusindvis af termiske cyklusser.
• Fatalt oxidisoleringslag: Mens oxideret kobber bevarer en vis ledningsevne, reagerer aluminium øjeblikkeligt på ilt og danner et tæt, ekstremt hårdt lag af aluminiumoxid (Al₂O₃). Dette lag er en fremragende elektrisk isolator, der alvorligt hindrer strømtransmission. Når den mekaniske forbindelse løsnes, accelererer oxidationen, hvilket får kontaktmodstanden til at stige eksponentielt og generere massiv destruktiv varme.
• Galvanisk korrosion: Der er en betydelig potentialforskel mellem aluminium og kobber. Når disse uens metaller rører ved inde i en standardbeholder og udsættes for omgivende fugt, danner de en mikroskopisk galvanisk celle. Som den meget aktive anode gennemgår aluminiumtråden hurtig galvanisk korrosion, hvilket forringer dens fysiske struktur og elektriske tværsnit.

Den eneste kompatible løsning til direkte forbindelse: CO/ALR-klassificerede enheder

Standardstik mærket "CU ONLY" er strengt forbudt at terminere aluminiumtråd under nogen omstændigheder. På grund af aluminiums langsigtede krybning fejlede tidlige "AL/CU"-enheder også med høje hastigheder.

Moderne elektriske koder (såsom NEC 406.10) kræver ved lov, at enheder, der ikke er mærket med CO/ALR (Kobber-Aluminium Revised) er absolut forbudt at afslutte aluminiumsledere direkte. CO/ALR-beholdere skal bestå stringenten UL 1567 standard. De anvender dyb fortinning for at minimere galvaniske reaktioner og har specialiserede, smalle styreslidser til fysisk at låse aluminiumtråden på plads, hvilket forhindrer kold flow.

Den bedste permanente reparationsløsning: Kobber "Pigtailing"

Fordi CO/ALR-beholdere er dyre og ikke kan løse farerne ved flere aluminiumtråde, der er splejset sammen inde i en samledåse, er CPSC's mest anbefalede permanente reparation "pigtailing" . Dette indebærer en sikker splejsning af et kort stykke ren kobbertråd til den eksisterende aluminiumtråd, som derefter forbindes til en hvilken som helst moderne standardstik.

CPSC godkender officielt kun to permanente pigtailing-metoder:

1. COPALUM Cold Weld Crimp System (Optimal Permanent Solution)

Udviklet af TE Connectivity er dette den eneste reparationsmetode, som CPSC vurderer som lige så sikker som at omkoble et hjem fuldstændigt med kobber.

• Mekanismen: Den bruger en specialiseret fortinnet kobbermanchet. Et proprietært elværktøj anvender 10.000 pund absolut tryk for at skabe en "tør krympning".
• Resultatet: Dette ekstreme tryk tvinger metallerne til plastisk at flyde, øjeblikkeligt river oxidlaget og smelter metalgitrene ved stuetemperatur for at danne en "kold svejsning", hvilket permanent eliminerer fremtidig oxidation og galvanisk korrosion.

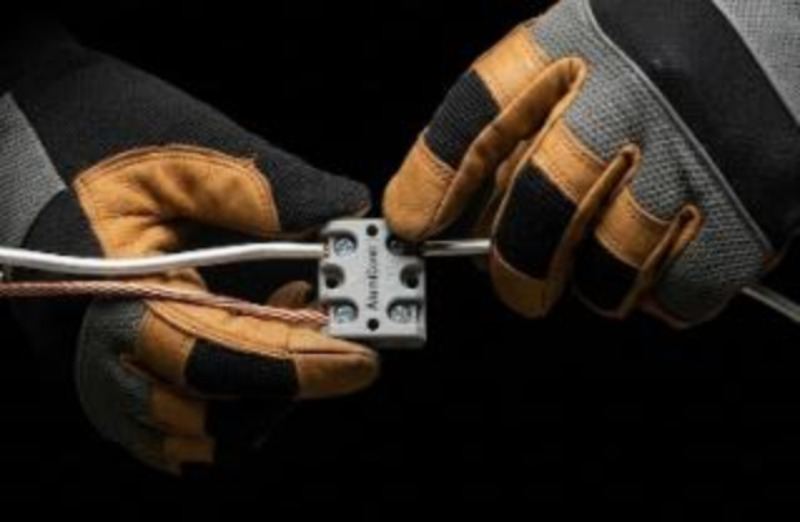

2. AlumiConn dedikeret aluminium-til-kobber-terminal (godkendt alternativ)

For områder, hvor COPALUM-værktøjer ikke er tilgængelige, godkender CPSC AlumiConn-stikket fra King Innovation.

• Mekanismen: Dette er en kompakt miniatureklemme med flere porte, hvor aluminium- og kobberledninger indsættes i fuldstændigt isolerede porte, hvilket afskærer den galvaniske korrosionsvej ved kilden.
• Antioxidation: Interiøret er præfyldt med en antioxidantpasta, der øjeblikkeligt dækker de nøgne aluminiumskrystaller ved indsættelse, hvilket blokerer ilt.

Kritisk overensstemmelsesadvarsel: Obligatorisk momentkontrol (NEC 110.14(D))

Ved brug af AlumiConn-stik kræver NEC 110.14(D) eksplicit, at installatører bruger en kalibreret momentværktøj (som en momentskruetrækker) for at opnå det nøjagtige moment specificeret af producenten (typisk 10 til 15 tommer-pund). Understramning forårsager udbrændinger med høj modstand, mens overstramning knuser den bløde aluminiumstråd. Manglende brug af et momentværktøj overtræder NEC-koder og kan føre til afslag på forsikringskrav efter en brand.

Strengt forbudt: Er standard- eller "lilla" trådmøtrikker sikre?

Nej. Du må aldrig bruge standard snoede wiremøtrikker til aluminium-til-kobber-forbindelser. Selv "lilla" trådmøtrikker, der markedsføres til aluminium-til-kobber-forbindelser (såsom Ideal 65, som indeholder antioxidantpasta) er ikke godkendt af CPSC til permanente reparationer. Laboratorietest viser, at spiralfjedrene inde i disse trådmøtrikker ikke kan begrænse aluminiums kraftige termiske ekspansion og kolde flow. Trådmøtrikkerforbindelser på aluminiumtråd svigter ofte og udgør en brandfare endnu hurtigere end ubehandlede, originale gamle beholdere.

FAQ | Ofte stillede spørgsmål

Q1: Kan jeg forbinde aluminiumsledninger direkte til en standard kobberstik?

Absolut ikke. Ifølge National Electrical Code (NEC) er ucertificerede enheder uden CO/ALR-mærke strengt forbudt at afslutte aluminiumsledere. Direkte kompression af disse to metaller uden specialiseret mekanisk design udløser irreversible destruktive reaktioner.

Q2: Hvorfor forårsager tilslutning af aluminium og kobbertråd brande? Der er tre kerneårsager: For det første forårsager aluminiums højere termiske udvidelse mekanisk krybning (kold flow) ved forbindelsespunktet, hvilket fører til løshed og buedannelse. For det andet danner blotlagt aluminium øjeblikkeligt et stærkt isolerende oxidlag (aluminiumoxid), der genererer ekstrem varme. For det tredje forårsager kontakten mellem de to metaller galvanisk korrosion, hvilket hurtigt nedbryder ledningens mekaniske styrke.

Q3: Kan jeg bruge "AL/CU"-beholdere eller "lilla" trådmøtrikker med antioxidantpasta?

Nej. Tidlige "AL/CU"-enheder fejlede, fordi de ikke kunne modstå aluminiums langsigtede krybning. På samme måde anerkendes "lilla" trådmøtrikker med antioxidantpasta ikke af CPSC til permanente reparationer; deres fejlrate og brandrisiko er endnu hurtigere end ubehandlede gamle beholdere.

Q4: Hvad er den mest kompatible og sikreste måde at reparere gamle aluminiumsledninger på?

Der er kun to fuldt kompatible veje til permanent at eliminere risici for overophedning: enten udskift enhederne fuldstændigt med dedikerede CO/ALR-beholdere, der opfylder UL 1567-standarden; eller brug kobber-pigtailing med COPALUM koldsvejsesystemet eller AlumiConn-terminaler, hvilket sikrer, at du bruger et præcist momentværktøj, der opfylder NEC 110.14(D) momentspecifikationerne under installationen.
